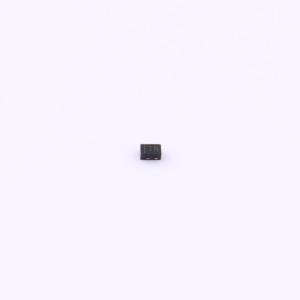

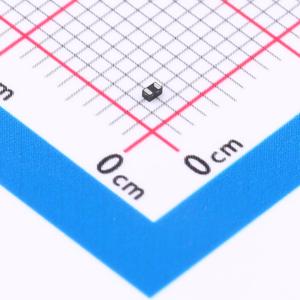

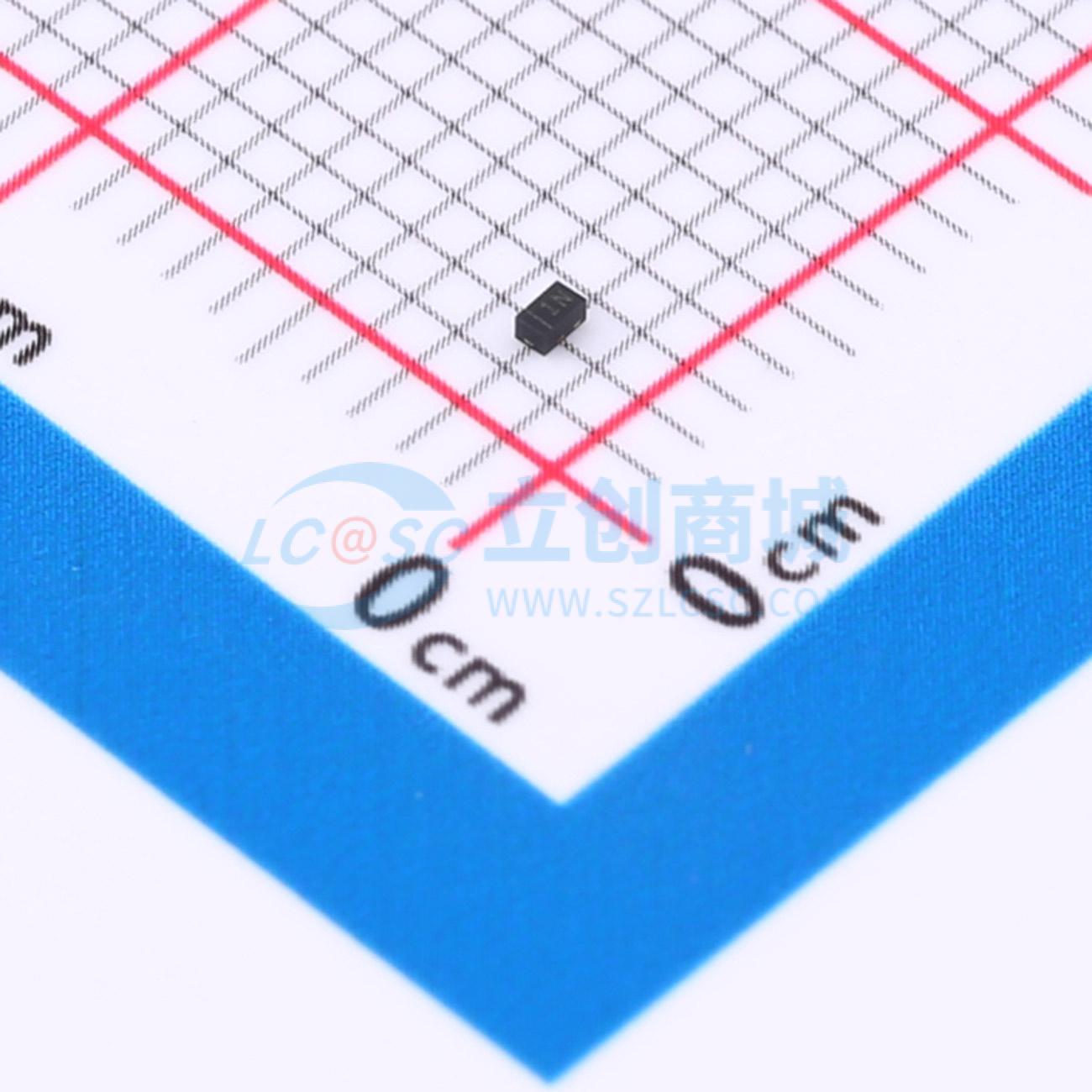

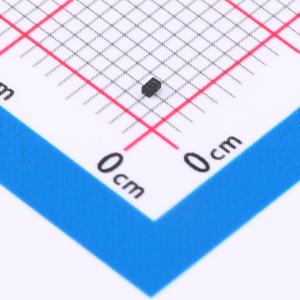

D5V0S1US2LP-7B
单向TVS 5V截止 峰值浪涌电流：60A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 薄型封装（典型值0.50 mm）和超小PCB占位面积（最大1.3 mm x 0.55 mm），适用于紧凑型便携式电子产品 符合IEC 61000 4 2标准的ESD保护：空气放电±30 kV，接触放电±30 kV 符合IEC 61000 4 5标准的浪涌和雷击保护：IPP最大值60A 单通道ESD和浪涌保护 完全无铅，完全符合RoHS标准 无卤素和锑，“绿色”器件
- 品牌名称
- DIODES(美台)
- 商品型号
- D5V0S1US2LP-7B
- 商品编号
- C5244627
- 商品封装
- UDFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.019333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 60A@8/20us | |
| 峰值脉冲功率(Ppp) | 660W@8/20us | |
| 击穿电压 | 5.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 260pF |
商品概述
- 薄型封装（典型值0.50 mm）和超小PCB占位面积（最大1.3 mm x 0.55 mm），适用于紧凑型便携式电子产品
- 符合IEC 61000 - 4 - 2标准的ESD保护：空气放电±30 kV，接触放电±30 kV
- 符合IEC 61000 - 4 - 5标准的浪涌和雷击保护：IPP最大值60A
- 单通道ESD和浪涌保护
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
商品特性
- 新一代TVS旨在保护敏感电子设备免受ESD和浪涌造成的损坏。
- 小尺寸和高ESD浪涌能力的结合使其非常适合用于手机、数码相机和MP3播放器等便携式应用。
应用领域
- 手机
- 便携式电子产品
- 计算机及外设
