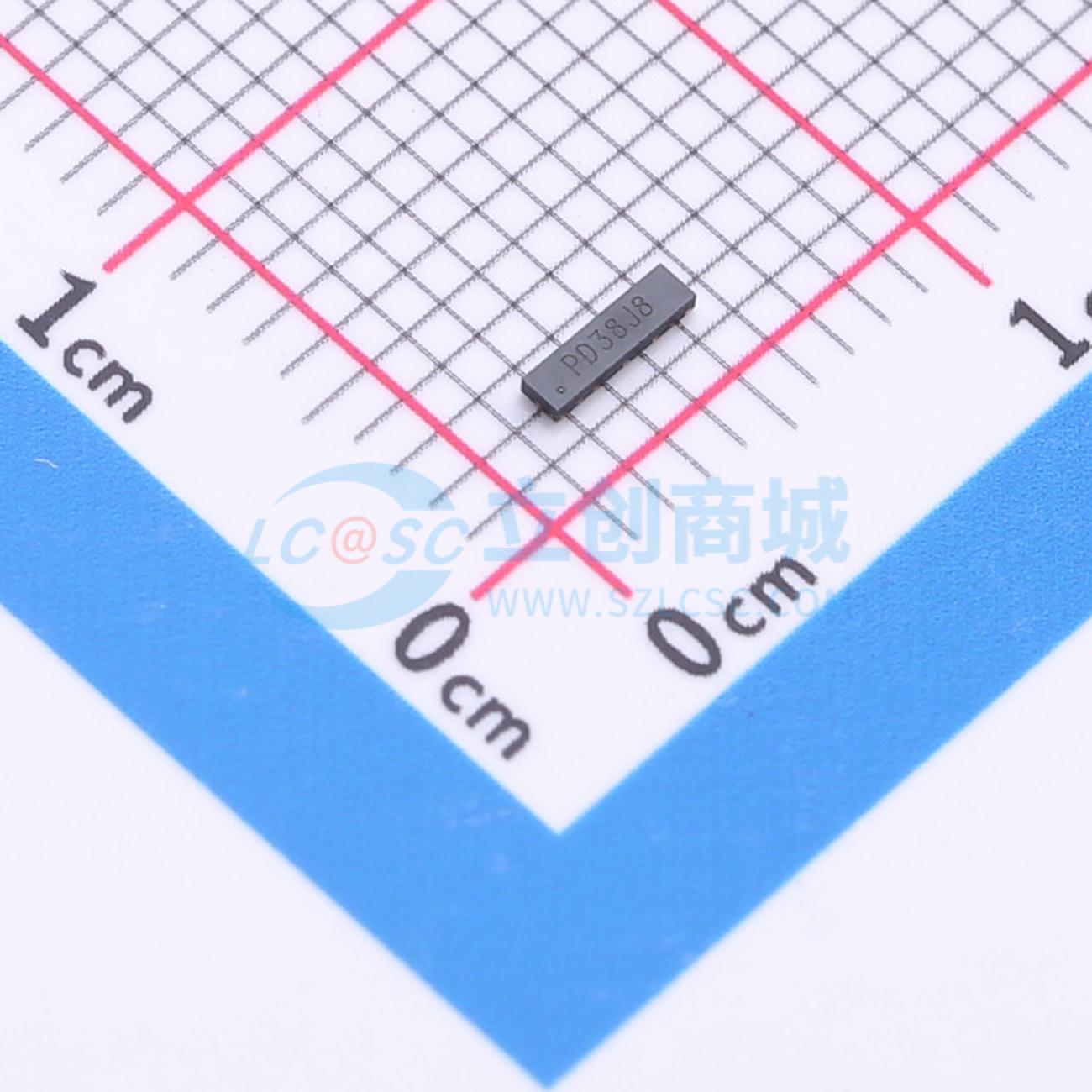

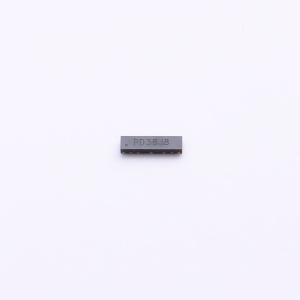

温馨提醒：图片仅供参考，商品以实物为准
DT1240-08LP3810-7
单向ESD 5.5V截止 峰值浪涌电流：5.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DT1240-08LP3810是一款高性能器件，适用于保护四个高速I/O接口。这些器件采用UDFN3810-9（B型）封装，具有高ESD浪涌能力和低电容。
- 品牌名称
- DIODES(美台)
- 商品型号
- DT1240-08LP3810-7
- 商品编号
- C5244634
- 商品封装
- U-DFN3810-9
- 包装方式
- 编带
- 商品毛重
- 0.065697克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 5.5A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 八路 | |
| 工作温度 | -55℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
DT1240-08LP3810是一款高性能器件，适用于保护四个高速I/O接口。这些器件采用UDFN3810-9（B型）封装，具有高ESD浪涌能力和低电容。
商品特性
- 钳位电压：10A、100ns TLP脉冲下为9V；5.5A（8μs/20μs）下为9.4V
- IEC 61000-4-2（ESD）：空气放电 ±16kV，接触放电 ±14kV
- IEC 61000-4-5（浪涌）：5.5A（8/20μs）
- 8通道ESD保护
- 典型通道输入电容低至0.6pF
- TLP动态电阻：0.30Ω
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 通常用于高速端口，如USB2.0、USB3.0、USB3.1、IEEE1394（火线、iLink）、串行ATA、DVI、HDMI1.4、HDMI2.0和PCI。
