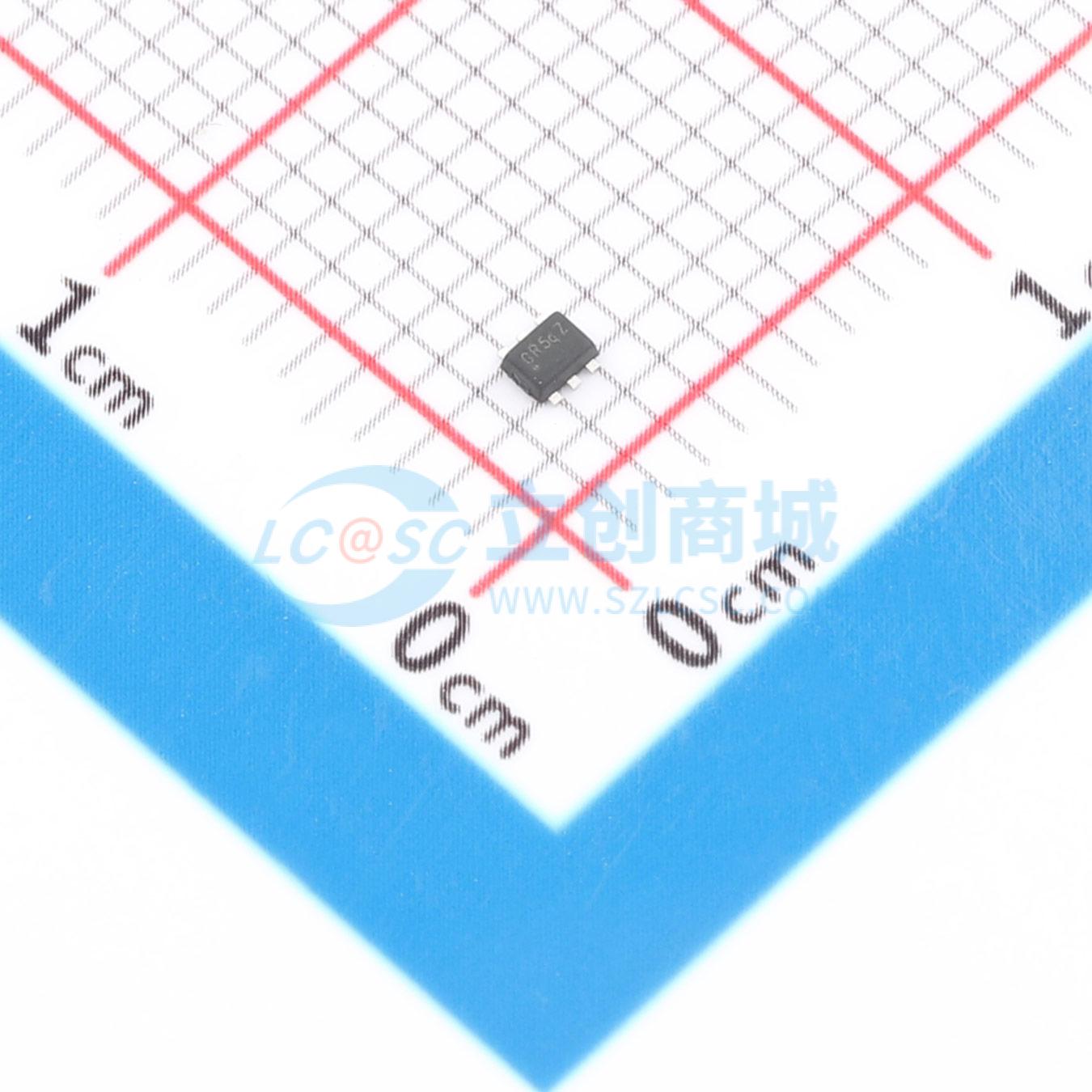

温馨提醒：图片仅供参考，商品以实物为准

AP61203Z6-7

降压型 2A 2.3V~5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 是一款2A同步降压转换器，输入电压范围为2.3V至5.5V。该器件完全集成了一个110mΩ的高端功率MOSFET和一个80mΩ的低端功率MOSFET，以提供高效的降压DC-DC转换。由于采用了恒定导通时间（COT）控制，该器件可最大程度减少外部元件数量，从而易于使用，实现快速瞬态响应、轻松的环路稳定和低输出电压纹波。该器件采用SOT563封装。
品牌名称: DIODES(美台)
商品型号: AP61203Z6-7
商品编号: C5244557
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

DIODES AP61200 / DIODES AP61201 / DIODES AP61202 / DIODES AP61203是一款2A同步降压转换器，输入电压范围宽，为2.3V至5.5V。该器件完全集成了一个110mΩ的高端功率MOSFET和一个80mΩ的低端功率MOSFET，可提供高效的降压型DC-DC转换。由于采用恒定导通时间（COT）控制，AP61200/AP61201/AP61202/AP61203器件能够实现快速瞬态响应、轻松的环路稳定和低输出电压纹波，同时通过减少外部元件数量，使其易于使用。该器件采用SOT563封装。

商品特性

输入电压（VIN）：2.3V至5.5V
输出电压（VOUT）：0.6V至3.6V
2A连续输出电流
0.6V ±2%参考电压
19μA低静态电流（脉冲频率调制）
1.3MHz开关频率（VIN = 5V，VOUT Δ = 1.8V）
5mA轻载工作模式选项下效率高达89%
- 脉冲频率调制：AP61200和AP61202
- 强制脉冲宽度调制：AP61201和AP61203
电源正常指示
- AP61202和AP61203
保护电路
- 欠压锁定（UVLO）
- 输入过压保护（OVP）
- 峰值电流限制
- 谷值电流限制
- 热关断
完全无铅且完全符合RoHS标准
无卤素和锑。“绿色”器件

应用领域

5V分布式电源总线供电
白色家电和小型家用电器
FPGA、DSP和ASIC供电
网络摄像机
无线路由器
消费电子产品通用负载点

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~5.5V
	输出电压	600mV~3.6V
	输出电流	2A
	开关频率	1.3MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
