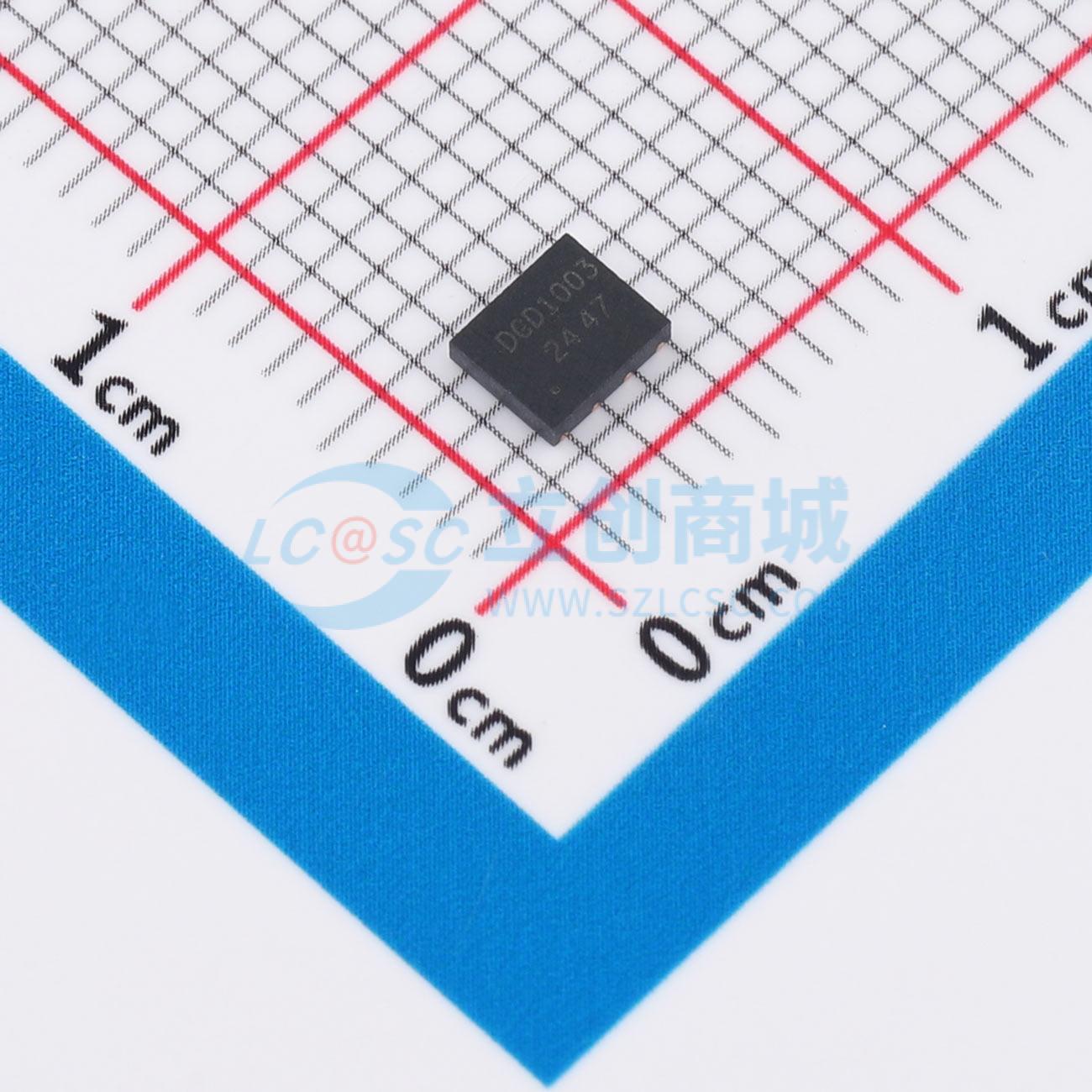

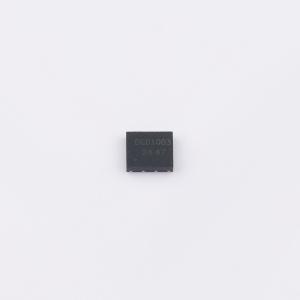

温馨提醒：图片仅供参考，商品以实物为准

DGD1003FTA-13

HALF-BRIDGE GATE DRIVER IN V-DFN3035-8

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: DIODES(美台)
商品型号: DGD1003FTA-13
商品编号: C5244545
商品封装: VDFN3035-8
包装方式: 编带
商品毛重: 0.842克(g)

商品参数

商品概述

DGD1003是一款高压/高速栅极驱动器，能够以半桥配置驱动N沟道MOSFET和IGBT。高压处理技术使DGD1003的高端在自举操作中可切换至150V。 DGD1003逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与控制设备连接。驱动器输出具有高脉冲电流缓冲器，旨在最大程度减少驱动器的交叉导通。DGD1003具有420ns（典型值）的固定内部死区时间。 DGD1003采用V-DFN3035-8封装，工作温度范围扩展至-40℃至+125℃。

商品特性

自举操作中浮动高端驱动器可达150V
以半桥配置驱动两个N沟道MOSFET或IGBT
290mA源极/600mA灌电流输出能力
输出可耐受负瞬变
420ns内部死区时间，保护MOSFET
宽低端栅极驱动器电源电压：10V至20V
逻辑输入（HIN和LIN*）支持3.3V
施密特触发逻辑输入
VCC（逻辑和低端电源）欠压锁定
扩展温度范围：-40℃至+125℃
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

DC-DC转换器
DC-AC逆变器
AC-DC电源
电机控制
D类功率放大器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	灌电流(IOL)	600mA

	属性	参数值
	拉电流(IOH)	290mA
	上升时间(tr)	70ns
	工作温度	-40℃~+125℃
