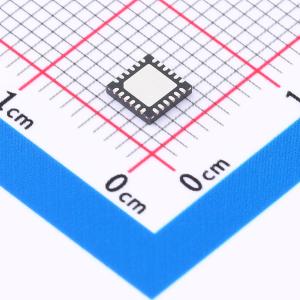

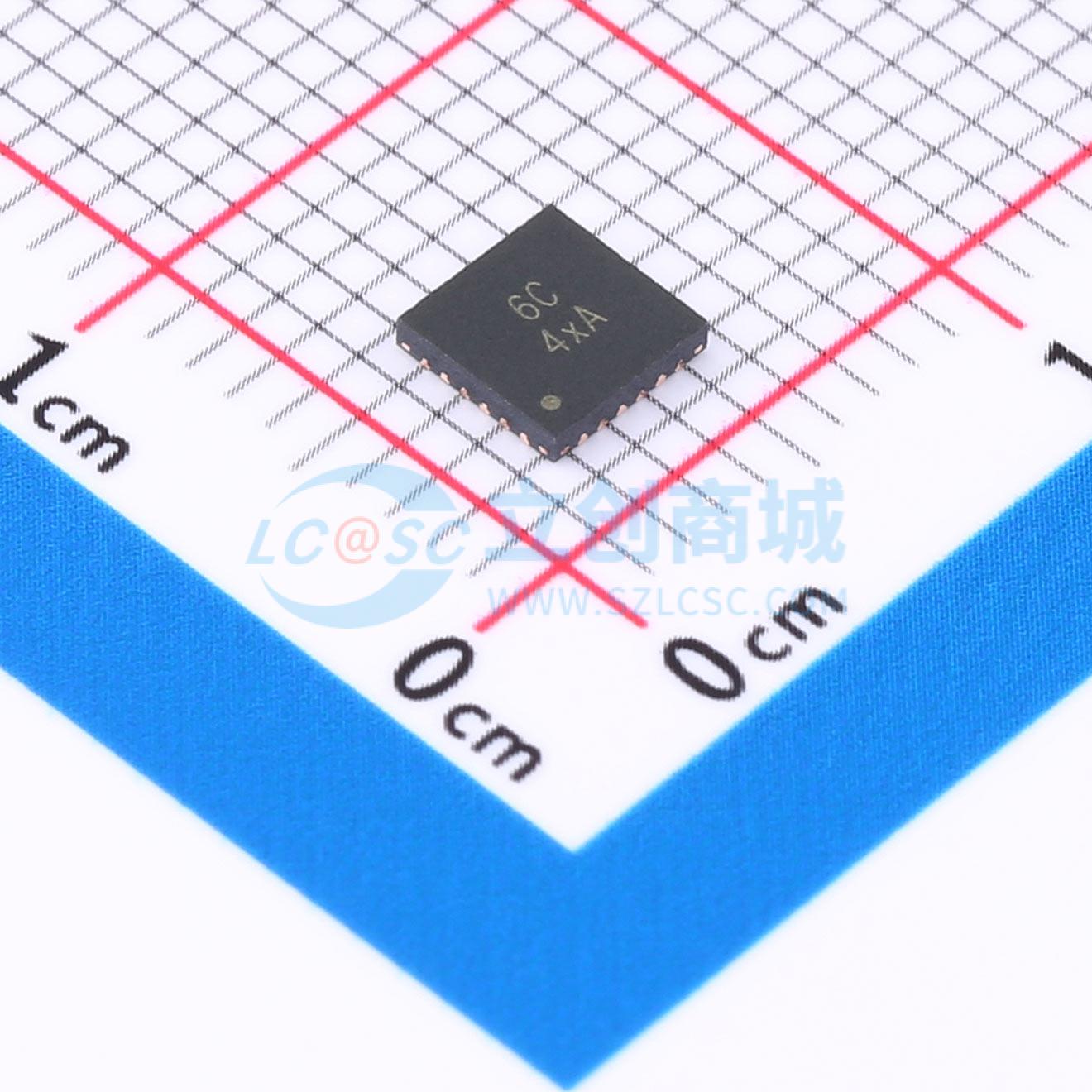

AP33771DKZ-13
HIGH-PERFORMANCE USB PD SINK CONTROLLER
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高度集成的USB Type-C PD3.0/PPS接收器控制器。该设备针对配备Type-C连接器的设备（TCD）的直流电源请求和控制。为了利用标准Type-C PD3.0电源适配器日益普及的优势，与现有的PD3.0适配器进行协商，以获取所需的电源配置文件，为TCD供电。作为来自USB PD电源的直流电源请求器，解释来自TCD的电源输入要求（电压/电流和最大功率），然后与外部USB PD3.0适配器建立电源链接，以输出合适的直流电源
- 品牌名称
- DIODES(美台)
- 商品型号
- AP33771DKZ-13
- 商品编号
- C5244515
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
参数完善中
商品概述
AP33771是一款高度集成的USB Type-C @ PD3.0/PPS受电端控制器。该器件旨在为配备Type-C连接器的设备（TCD）进行直流电源请求和控制。为了利用日益普及的标准Type-C PD3.0电源适配器，AP33771会与现有的PD3.0适配器进行协商，以获取为TCD供电所需的电源配置文件。 作为从USB PD电源获取直流电源请求的角色，AP33771会解读TCD的电源输入要求（电压/电流和最大功率），然后与外部USB PD3.0适配器建立电源链路，以输出合适的直流电源。电压请求由三个引脚（VSEL2、VSEL1、VSEL0）指定。最多可选择八种电压，并且AP33771搜索算法支持PD源适配器中的固定PDO和PPS APDO。通过连接到PSEL引脚的电阻的不同阻值，还可以选择最多十种最大功率等级。 芯片内置了丰富的电源功能，在保持最大灵活性的同时降低了总体物料清单成本。提供一次性可编程（OTP）ROM来存储PD/受电端控制器固件。
商品特性
- 符合USB PD Rev. 3.0 v1.2标准
- 获得USB-IF认证，TID：5000
- 支持通过引脚设置最多选择八种电压
- 支持通过动态引脚设置进行电压选择
- 支持电源能力选择
- 支持通过闪烁FAULT LED指示协商不匹配情况
- 支持主固件的OTP（一次性可编程）功能
- 支持带硬复位和自动重启功能的过压保护（OVP）
- 支持N-MOS VBUS电源开关驱动器
- 支持死电池模式
- 工作电压范围：3.3V至24V
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，为“绿色”器件
应用领域
- 配备USB Type-C连接器的电池供电设备
- 配备USB Type-C连接器的直流电源输入设备
- USB PD3.0 PPS测试仪
- USB Type-C转传统桶形连接器电源适配器电缆
