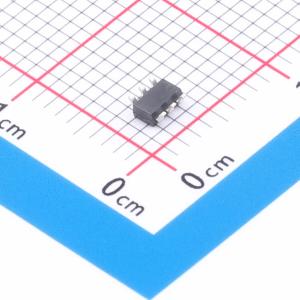

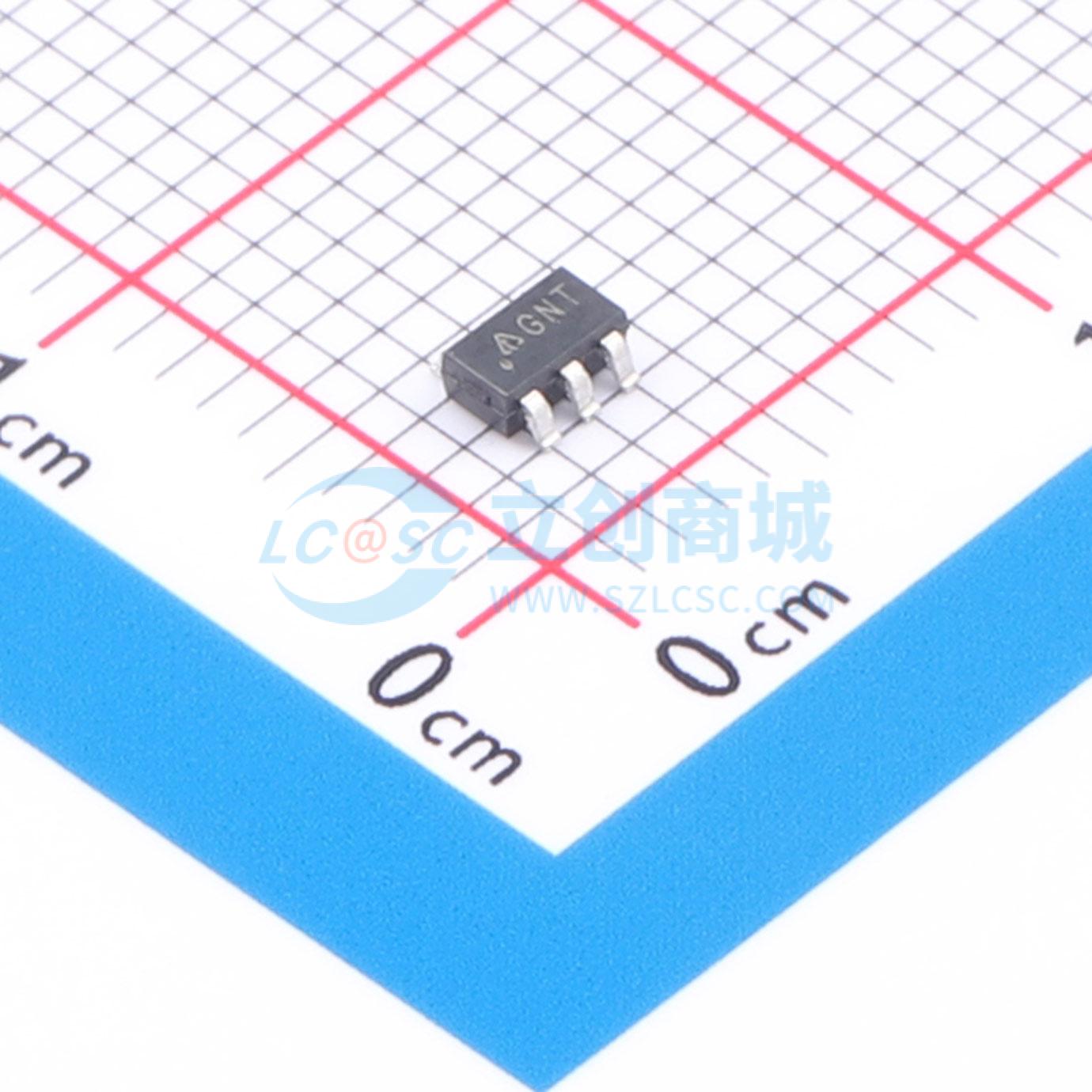

AP3783RAK6TR-G1
AP3783RAK6TR-G1
- 品牌名称
- DIODES(美台)
- 商品型号
- AP3783RAK6TR-G1
- 商品编号
- C5244502
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 6.8V~35V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 80kHz | |
| 拓扑结构 | 反激式 | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
AP3783R是一款高频、高效、高精度的开关模式电源控制器，用于驱动功率MOSFET，适用于5V/2A电池充电器/适配器应用。该控制器在不连续导通模式（DCM）下，通过分段脉冲频率调制（p - PFM）在初级侧调节输出电压和电流。在p - PFM的每个区间内，系统工作频率从重载到轻载呈线性降低，当负载电流等于系统最大输出电流时进入恒流模式。 AP3783R无需光耦即可提供精确的恒压（CV）、恒流（CC）和出色的动态性能。它还无需环路补偿电路，同时保持稳定性。 AP3783R提供谷底导通功能和三段驱动电流，以改善电源的EMI性能。AP3783R还内置了固定的电缆压降补偿（标称系统输出电压的8%、4%和2%），以适应不同长度和规格的各种电缆，以及可调的线电压补偿。 AP3783R实现了出色的调节性能和高平均效率，对于30mW待机电源解决方案，启动时间小于2s。当AP3783R与APR3415配合使用时，可实现良好的下冲和效率性能。 AP3783R采用SOT26封装。
商品特性
- 待机功耗小于30mW
- 满足COC Tier2能效要求
- 谷底导通以降低开关损耗并改善EMI
- 分段降频以提高转换效率并抑制音频噪声
- 过压保护（OVP）
- 过温保护（OTP）
- 带打嗝功能的短路保护（SCP）
- 三段驱动电流以抑制辐射EMI
- 工作频率抖动功能以抑制传导EMI
- 驱动MOSFET，适用于5W至20W电池充电器/适配器应用
- SOT26贴片封装
- 符合IPC/JEDEC J - STD033A三级标准
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 适配器/充电器
- 待机和辅助电源
