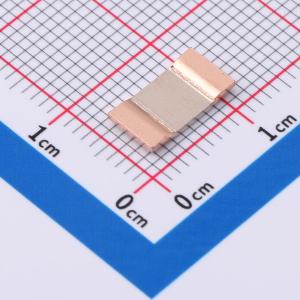

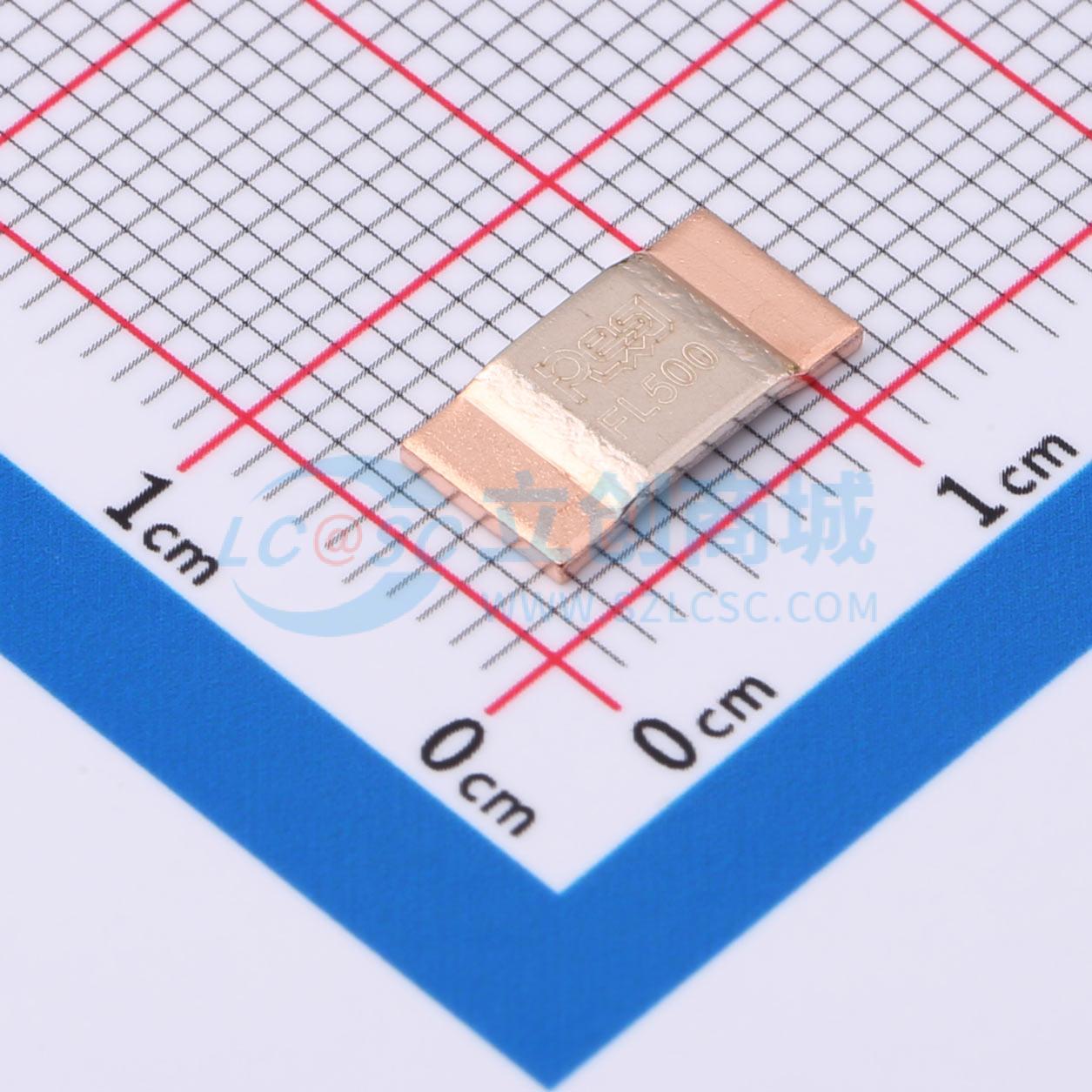

温馨提醒：图片仅供参考，商品以实物为准
PEWM3920FL500K9
0.5mΩ ±1% 9W
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 符合AEC-Q200车规认证，采用开步电子独有的无调阻工艺，避免了调阻带来的热点和个体差异，一致性极好。同时该系列应用了由开步电子自主研发的最新一代高能电子束焊机，一次完成焊接，确保焊缝质量良好，可靠性高，可承载高的额定电流，过载能力强，最高工作温度+170C，长期稳定性好，温漂低，低电感低热电势，适用于汽车电子，精密电源，医疗仪器，BMS等精密电流采样场合。
- 品牌名称
- RESI(开步睿思)
- 商品型号
- PEWM3920FL500K9
- 商品编号
- C5224155
- 商品封装
- 3920
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流采样电阻/分流器 | |
| 电阻类型 | 分流器 | |
| 阻值 | 0.5mΩ | |
| 精度 | ±1% |
| 属性 | 参数值 | |
|---|---|---|
| 功率 | 9W | |
| 温度系数 | ±100ppm/℃ | |
| 安装方式 | 贴片 |
商品概述
高精密低电感纯合金检流电阻采用开步电子自主开发的精密电阻合金经过精密加工后，利用开步电子独立设计制造的专用电子束焊接设备进行焊接。基于电阻合金一致性的控制能力、精密加工能力以及高效焊接水平的完美结合，使得产品在冲压后无需调阻即可以达到最高±0.5%的目标精度。该系列0.5~5mΩ产品在+25℃~+175℃范围内的温度系数可达±100ppm/℃以内，0.1mΩ产品可达±50ppm/℃以内，电感＜3nH。“Trimming Free”技术避免了调阻后带来的额定电流损失，也避免了由于调阻缺口带来的电流聚集热点，极大地提升了产品的可靠性。同时，由于焊接质量的提升，显著地降低了产品的热电势，提高了产品的长期稳定性。本系列产品从原材料到核心装备、核心工艺均实现了自主可控，质量稳定，交付及时。
商品特性
- 阻值范围0.1mΩ~5mΩ
- 最高精度±0.5%
- 温度系数±50~±100ppm/℃
- 额定电流10A~200A
- 采用Trimming Free技术，高精密，低电感，高可靠性
- 0.5~5mΩ产品在+25℃~+175℃范围内温度系数可达±100ppm/℃以内，0.1mΩ产品可达±50ppm/℃以内，电感＜3nH
应用领域
- 汽车电子
- 精密电源
- 化成分容
- 电动工具
- 医疗设备
- 交、直流低、高频采样电路
