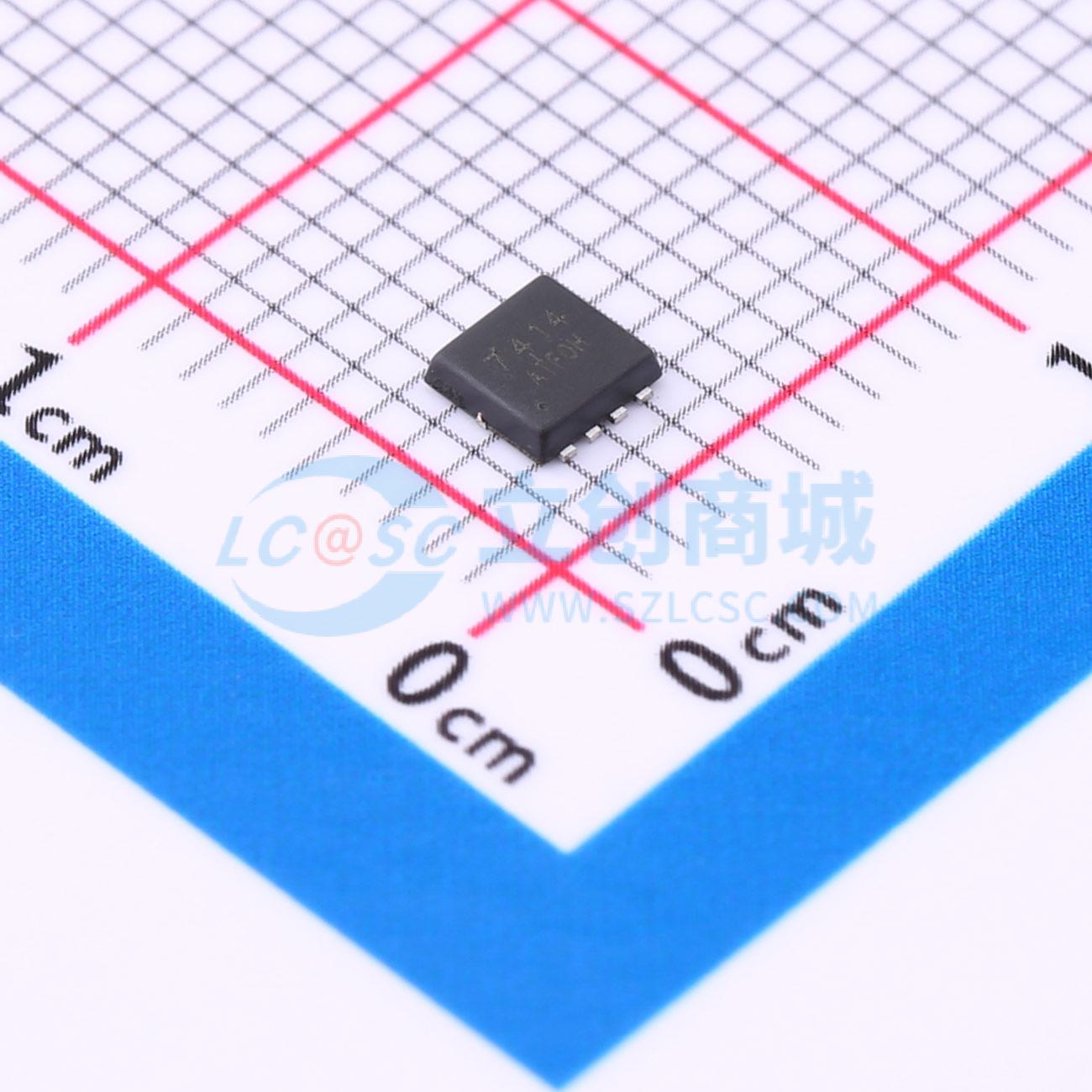

温馨提醒：图片仅供参考，商品以实物为准
ATM7414NDH
N沟道增强型场效应晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ATM7414NDH采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- Agertech(艾吉芯)
- 商品型号
- ATM7414NDH
- 商品编号
- C5221609
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 24mΩ@4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 10.7W | |
| 阈值电压(Vgs(th)) | 1.6V | |
| 输入电容(Ciss) | 645pF | |
| 反向传输电容(Crss) | 68pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VDS(V) = 30 V
- ID = 18 A (VGS = 10 V)
- RDS(ON) < 16 mΩ (VGS = 10 V)
- RDS(ON) < 24 mΩ (VGS = 4.5 V)
