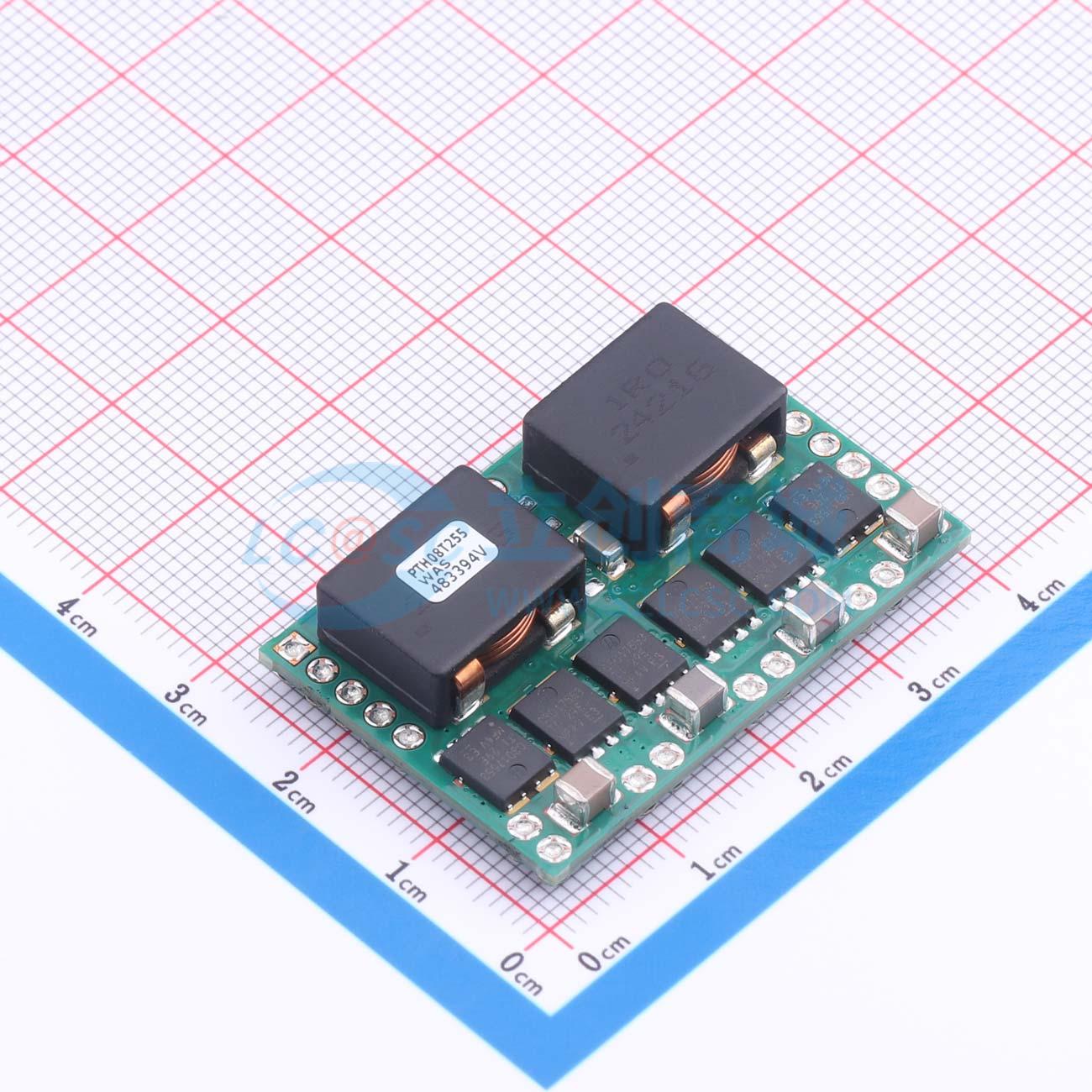

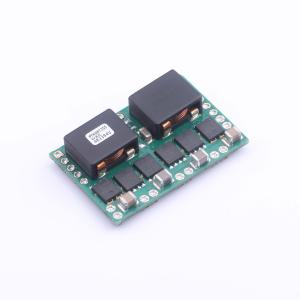

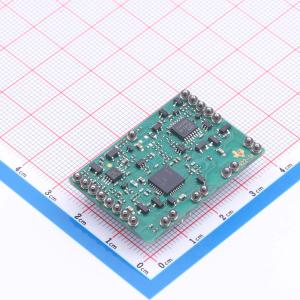

PTH08T255WAST

非隔离、可调输出功率模块，具备超快瞬态响应、SmartSync技术和多相开关模式拓扑

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: PTH08T255W 采用 TurboTrans 技术的 40A 8V 至 14V 输入、3V 至 5.25V 输出的非隔离电源模块
品牌名称: TI(德州仪器)
商品型号: PTH08T255WAST
商品编号: C5219671
商品封装: SMD-22P,38.6x25.9mm
包装方式: 编带
商品毛重: 19.066667克(g)

商品参数

	属性	参数值
	静态电流	-
	纹波噪声	20mVp-p
	开关频率	600kHz
	最大容性负载	8000uF
	工作温度	-40℃~+85℃
	长度	-
	宽度	-
	高度	-
	功能特性	上电时序控制；欠压保护；远端采样补偿；过流保护；可编程输出电压；外部时钟同步；过热保护

商品概述

PTH08T255W是一款高性能、额定电流为40A的非隔离电源模块。该模块是广受欢迎的PTH系列电源模块的第二代产品，其占位面积更小，特性更优。 PTH08T255W的输入电压范围为8V至14V，只需一个电阻即可将输出电压设置为3.0V至5.25V范围内的任意值。较宽的输入电压范围使PTH08T255W特别适用于采用9.6V至12V非严格稳压中间配电总线的先进计算和服务器应用。该模块具备一系列丰富的特性。输出过流和过温关断功能可防止大多数负载故障。差分远程采样可确保精确的负载调节。可调欠压锁定功能允许自定义开启电压阈值。Auto-Track™排序功能是一项广受欢迎的特性，它极大地简化了电源系统中多个模块的同时上电和下电操作。此外，多个PTH08T255W模块之间的均流能力可使单轨负载电流超过40A。 PTH08T255W采用了两项新的专利技术，即TurboTrans™和SmartSync。TurboTrans特性可优化稳压器的瞬态响应，同时减少满足目标电压偏差规格所需的外部输出电容数量。此外，对于目标输出电容组，TurboTrans可通过降低峰值电压偏差来显著改善稳压器的瞬态响应。SmartSync允许对多个模块的开关频率进行同步，从而简化了EMI噪声抑制任务，并降低了输入电容的RMS电流要求。该模块采用双面表面贴装结构，具有低外形和紧凑的占位面积。封装选项包括通孔和表面贴装两种配置，均为无铅（Pb）且符合RoHS标准。

商品特性

高达40A的输出电流
8V至14V的输入电压
宽输出电压调节范围（3.0V至5.25V）
总输出电压变化率±1.5%
效率高达96%
输出过流保护（非锁存、自动复位）
工作温度范围：-40℃至85℃
安全机构认证：（待批准）– UL/IEC/CSA - C22.2 60950 - 1
预偏置启动
开/关禁止
差分输出电压远程采样
可调欠压锁定
Auto-Track™排序
多相、开关模式拓扑
TurboTrans™技术
设计满足高达300A/μs的超快速瞬态要求
SmartSync技术
并联运行

应用领域

复杂的多电压系统
服务器
工作站

	属性	参数值
	商品目录	DC-DC电源模块
	类型	-
	功能类型	-
	输出通道数	-
	工作电压(Vin)	8V~14V
	转换效率	95%
	输出电压(Vout)	3V~5.25V
	输出电压精度	±1.5%
	输出电流(最大值)	40A
