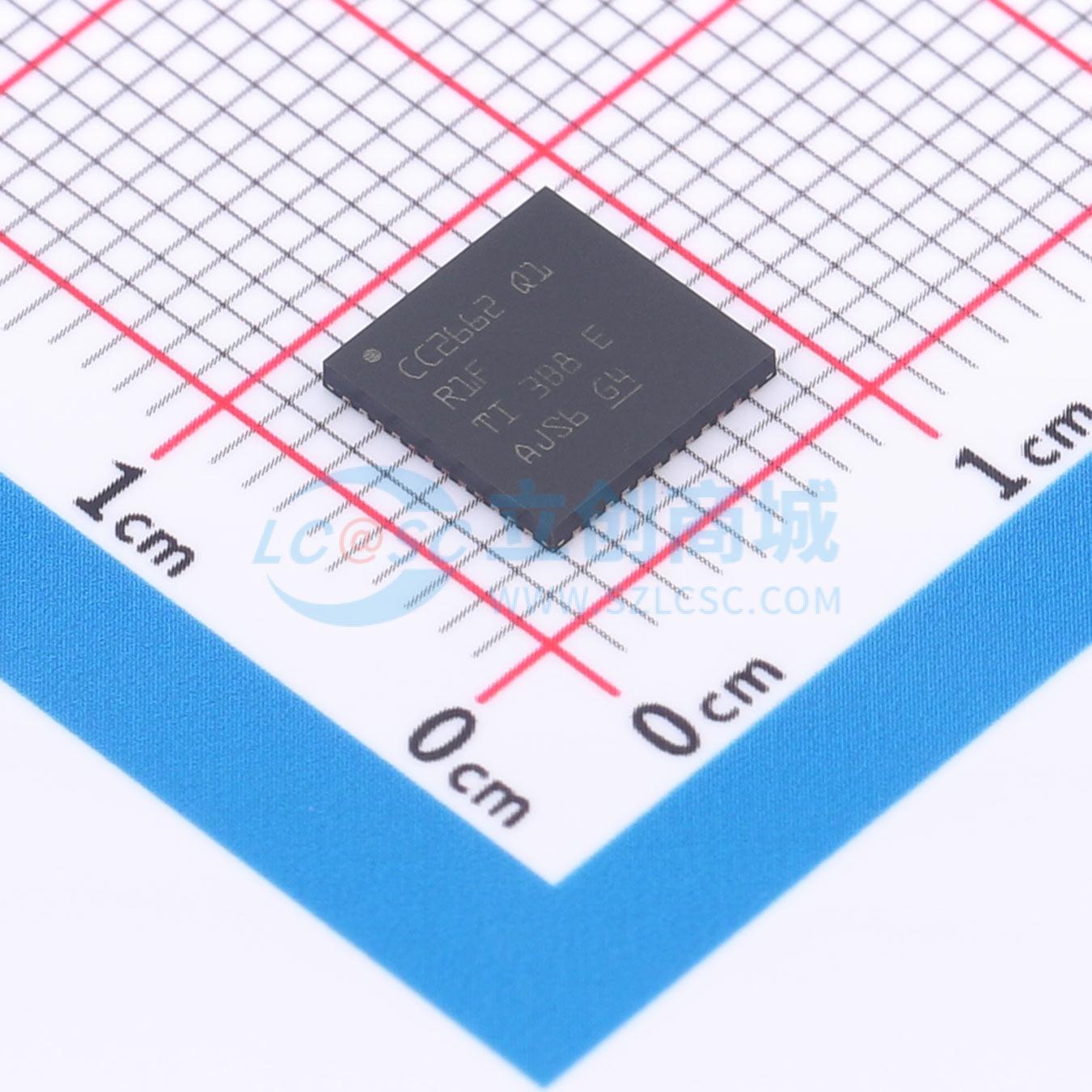

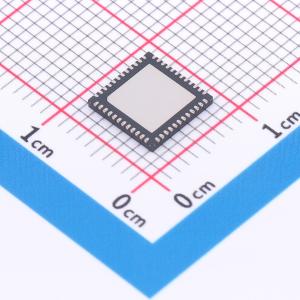

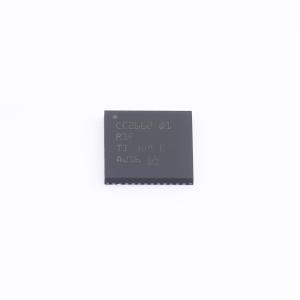

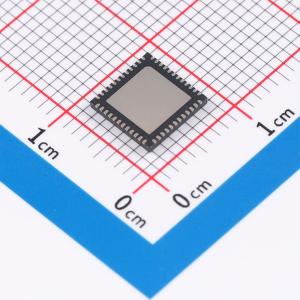

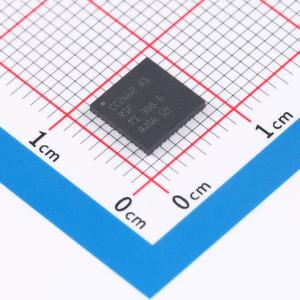

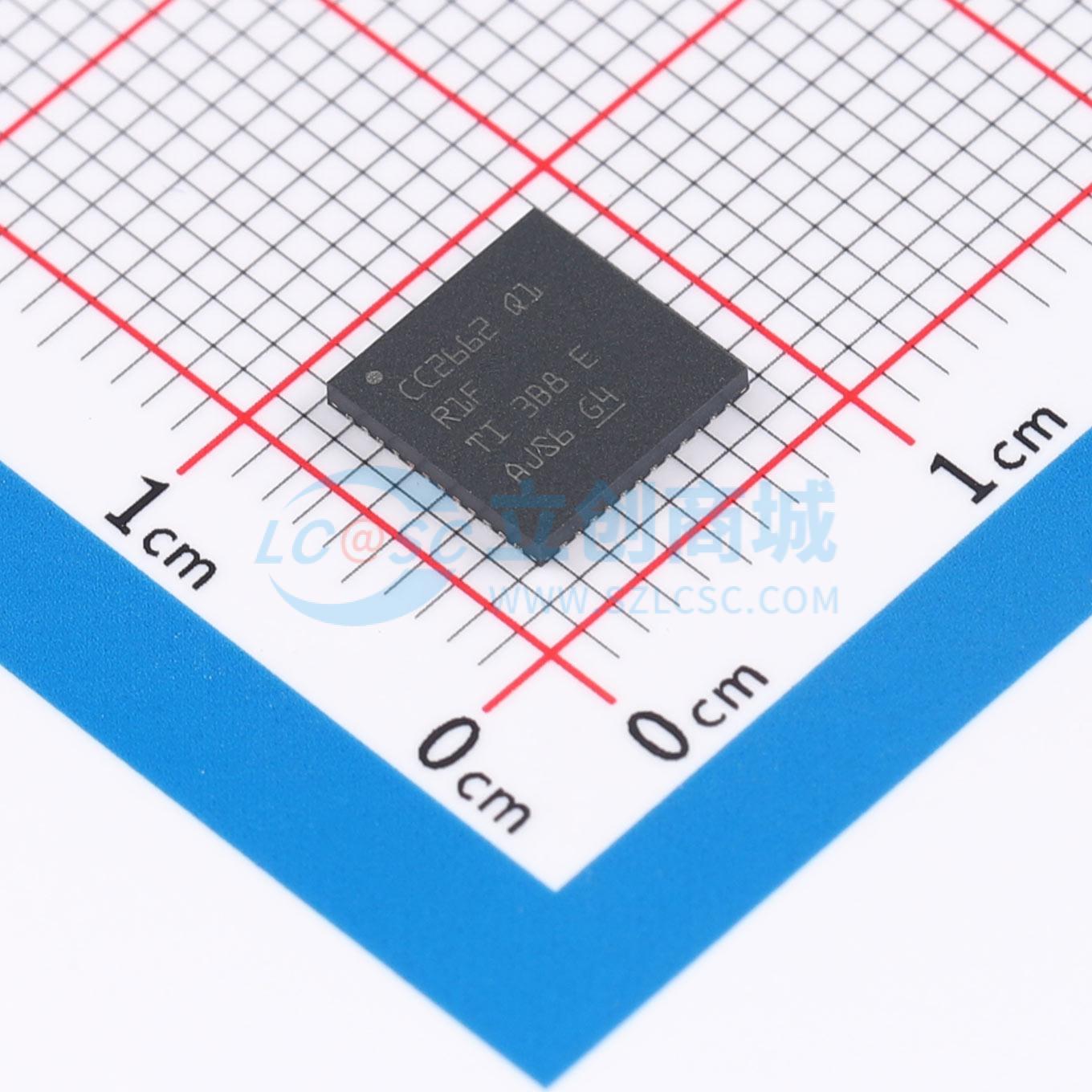

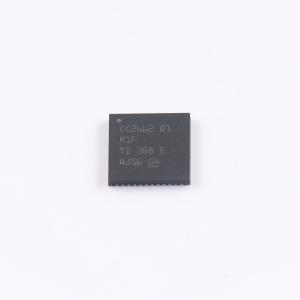

CC2662R1FTWRGZRQ1
用于无线电池管理系统且通过汽车认证的 SimpleLink 无线 MCU
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CC2662R-Q1 用于无线电池管理系统且通过汽车认证的 SimpleLink™ 无线 MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- CC2662R1FTWRGZRQ1
- 商品编号
- C5219714
- 商品封装
- VQFN-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.324克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | - | |
| 接口类型 | ADC；SPI；I2C；I2S；UART | |
| 工作电压 | 1.8V~3.63V | |
| 应用领域 | WiFi | |
| 输出功率 | 5dBm |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 2Mbps | |
| 发射电流 | 7.3mA | |
| 灵敏度 | -92dBm | |
| 接收电流 | 6.9mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+105℃ |
商品概述
SimpleLink™ 2.4GHz CC2662R-Q1 器件是一款符合 AEC-Q100 标准的无线微控制器 (MCU)，面向无线汽车应用。该器件针对应用中的低功耗无线通信进行了优化，例如电池管理系统 (BMS) 和电缆更换。该器件的突出特性包括：
- 支持 TI 的 SimpleLink 无线 BMS (WBMS) 协议，可实现稳健、低延迟和高吞吐量的通信。
- 功能安全质量管理分级，包括 TI 质量管理开发过程，以及将要提供的功能安全时基故障率计算、FMEDA 和功能安全文档。
- 符合 AEC-Q100 标准，提供 2 级温度范围（ -40℃ 至 +105℃ ），并采用具有可湿性侧面的 7mm x 7mm VQFN 封装。
- 完全 RAM 保持时，具有 0.94μA 的低待机电流。
- 出色的 97dBm 无线电链路预算。
CC2662R-Q1 器件是 SimpleLink™ MCU 平台的一部分，该平台包括 Wi-Fi、低功耗蓝牙、Thread、Zigbee、Sub-1GHz MCU 和主机 MCU，它们共用一个通用的易用型开发环境和丰富的工具集。
商品特性
- 功能强大的 48MHz Arm Cortex -M4F 处理器，EEMBC CoreMark 评分：148
- 352KB 闪存程序存储器
- 256KB ROM，用于协议和库函数
- 8KB 高速缓存 SRAM，具有奇偶校验功能的 80KB 超低泄漏 SRAM，可实现高度可靠运行
- 2 引脚 cJTAG 和 JTAG 调试支持无线升级 (OTA)
- 支持 SimpleLink™ WBMS 的可编程无线电
- 具有 4KB SRAM 的自主 MCU
- 采样、存储和处理传感器数据
- 快速唤醒进入低功耗运行
- 软件定义外设；电容式触控、流量计、LCD
- 具有符合 AEC-Q100 标准的下列特性：器件温度等级 2: -40℃ 至 +105℃ 环境工作温度范围；器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2；器件 CDM ESD 分类等级 C3
- 功能安全质量管理型可帮助进行功能安全系统设计的文档
- MCU 功耗：3.4 mA 有源模式（CoreMark）；71 μA/MHz（运行 CoreMark 时）；0.94 μA 待机模式，RTC，80KB RAM；0.15 μA 关断模式，引脚唤醒
- 超低功耗传感器控制器功耗：2 MHz 模式下为 31.9 μA；24MHz 模式下为 808.5 μA
- 无线电功耗：R×: 6.9 mA；TX：7.0 mA（在 0dBm 条件下）；TX: 9.2 mA（在 +5dBm 条件下）
- 无线协议支持：SimpleLink™ WBMS
- -92dBm RX 灵敏度，用于专有 WBMS 协议
- 高达 +5dBm 的输出功率，具有温度补偿
- 适用于符合以下标准的系统：ETSI EN 300 328、EN 300 440 类别 2 和 3；FCC CFR47 第 15 部分；ARIB STD-T66
- 数字外设可连接至 31 个 GPIO 中的任何一个
- 四个 32 位或八个 16 位通用计时器
- 12 位 ADC、200ksps、8 通道
- 8 位 DAC
- 两个比较器
- 两个 UART、两个 SSI、I2C、I2S
- 实时时钟 (RTC)
- 集成温度和电池监控器
- AES 128 位和 256 位加密加速计
- ECC 和 RSA 公钥硬件加速器
- SHA2 加速器（最高到 SHA-512 的全套装）
- 真随机数发生器 (TRNG)
- CC2662RQ1-EVM-WBMS 开发套件
- SimpleLink™ WBMS 软件开发套件
- 用于简单无线电配置的 SmartRF™ Studio
- 用于构建低功耗检测应用的 Sensor Controller Studio
- SysConfig 系统配置工具
- 片上降压直流/直流转换器
- 1.8V 至 3.63V 单电源电压
- -40℃ 至 +105℃
- 具有可湿性侧面的 7mm×7mm RGZ VQFN48（31 个 GPIO）
- 符合 RoHS 标准的封装
应用领域
- 无线电池管理系统 (BMS)
- 电缆替代
- 汽车
