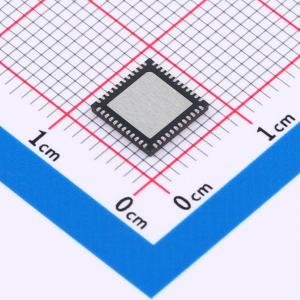

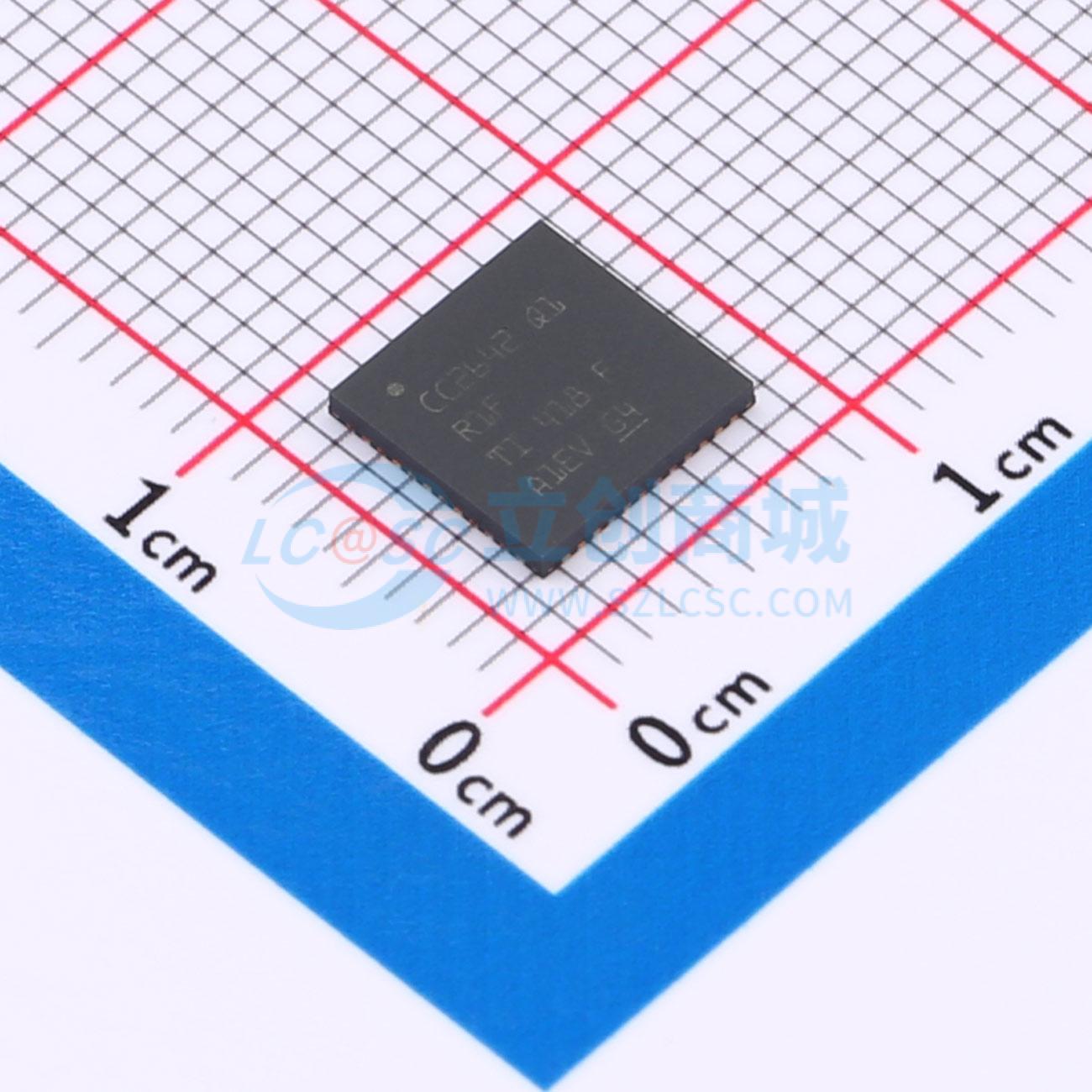

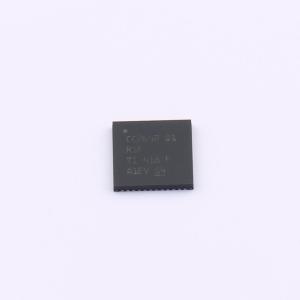

温馨提醒：图片仅供参考，商品以实物为准
CC2642R1FTWRGZRQ1
符合汽车标准的 SimpleLink 低功耗 Bluetooth 无线 MCU
- 描述
- CC2642R-Q1 符合汽车标准的 SimpleLink™ 低功耗 Bluetooth® 无线 MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- CC2642R1FTWRGZRQ1
- 商品编号
- C5219804
- 商品封装
- VQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 接口类型 | I2S；I2C；UART；SPI | |
| 工作电压 | 1.8V~3.63V | |
| 应用领域 | 蓝牙 | |
| 输出功率 | 5dBm |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 500Kbps；125Kbps；1Mbps | |
| 灵敏度 | -105dBm | |
| 接收电流 | 6.9mA | |
| 工作温度 | -40℃~+105℃ | |
| 类型 | 收发器 |
商品概述
SimpleLink™ CC2642R-Q1 器件是一款符合 AEC-Q100 标准的无线微控制器 (MCU)，面向低功耗蓝牙 5 汽车应用。该器件针对汽车门禁等应用中的低功耗无线通信进行了优化，包括无钥匙进入及启动 (PEPS) 和遥控无钥匙进入 (RKE)、汽车共享、引导停车、电缆更换和智能手机连接。 支持 Bluetooth 5.2 特性：LE 编码 PHY（远距离）、LE 2Mb PHY（高速）、广播扩展、多个广播集、CSA#2 以及对 Bluetooth 5 和早期低功耗规范的向后兼容性和支持。完全合格的 Bluetooth 5.2 软件协议栈包含在 SimpleLink™ CC13xx 和 CC26xx 软件开发套件 (SDK) 中，可启用到达角 (AoA)。 具有 0.94μA 低待机电流和完全 RAM 保持的更长电池寿命无线应用。 符合 AEC-Q100 标准，提供 2 级温度范围（ -40°C 至 +105°C ），并采用具有可湿性侧面的 7mm x 7mm VQFN 封装。 软件控制的专用无线电控制器 (Arm® Cortex®-M0) 提供灵活的低功耗射频收发器功能，支持多个物理层和射频标准（如实时定位 (RTLS) 技术）。 出色的无线电敏感度和稳健性（选择性与阻断）性能，适用于低功耗 Bluetooth（125kbps LE 编码 PHY 时为 -105dBm）。 CC2642R-Q1 器件是 SimpleLink™ MCU 平台的一部分，该平台包括 Wi-Fi、低功耗蓝牙、Thread、Zigbee、Sub-1GHz MCU 和主机 MCU，它们共用一个通用的易用型开发环境，其中包含单核软件开发套件 (SDK) 和丰富的工具集。借助一次性集成的 SimpleLink™ 平台，可以将产品组合中的任何器件组合添加至您的设计中，从而在设计要求变更时实现 100% 的代码重用。
商品特性
- 功能强大的 48MHz Arm® Cortex -M4 处理器，EEMBC CoreMark® 评分：148
- 352KB 闪存程序存储器
- 256KB ROM，用于协议和库函数
- 8KB 高速缓存 SRAM，具有奇偶校验功能的 80KB 超低泄漏 SRAM，可实现高度可靠运行
- 2 引脚 cJTAG 和 JTAG 调试支持无线升级 (OTA)
- 可编程无线电支持低功耗 Bluetooth 5.2
- 具有 4KB SRAM 的自主 MCU，采样、存储和处理传感器数据，快速唤醒进入低功耗运行，软件定义外设；电容式触控、流量计、LCD
- 具有符合 AEC-Q100 标准的下列特性：器件温度等级 2: -40°C 至 +105°C 环境工作温度范围，器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2，器件 CDM ESD 分类等级 C3
- MCU 功耗：3.4mA 有源模式，CoreMark®；71μA/MHz（运行 CoreMark® 时）；0.94μA 待机模式，RTC，80KB RAM；0.15μA 关断模式，引脚唤醒
- 超低功耗传感器控制器功耗：2 MHz 模式下为 31.9μA；24MHz 模式下为 808.5μA
- 无线电功耗：R×: 6.9mA；TX: 7.3mA（在 0dBm 条件下）；TX: 9.6mA（在 +5dBm 条件下）
- 低功耗 Bluetooth 5.2
- -105dBm，用于蓝牙 125kbps（LE 编码 PHY）；-97dBm，用于 1Mbps PHY；高达 +5dBm 的输出功率，具有温度补偿
- 适用于符合以下标准的系统：ETSI EN 300 328、EN 300 440 类别 2 和 3，FCC CFR47 第 15 部分，ARIB STD-T66
- 数字外设可连接至 31 个 GPIO 中的任何一个
- 四个 32 位或八个 16 位通用计时器
- 12 位 ADC、200ksps、8 通道
- 8 位 DAC
- 两个比较器
- 两个 UART、两个 SSI、I2C、I2S
- 实时时钟 (RTC)
- 集成温度和电池监控器
- AES 128 位和 256 位加密加速计
- ECC 和 RSA 公钥硬件加速器
- SHA2 加速器（最高到 SHA-512 的全套装）
- 真随机数发生器 (TRNG)
- SimpleLink™ CC13xx 和 CC26xx 软件开发套件
- 用于简单无线电配置的 SmartRF™ Studio
- 用于构建低功耗检测应用的 Sensor Controller Studio
- SysConfig 系统配置工具
- 片上降压直流/直流转换器，1.8V 至 3.63V 单电源电压，-40°C 至 +105°C
- 具有可湿性侧面的 7mm × 7mm RTC VQFN48（31 个 GPIO）
- 具有可湿性侧面的 7mm × 7mm RGZ VQFN48（31 个 GPIO）
- 符合 RoHS 标准的封装
应用领域
- 汽车门禁和安全系统
- 高级驾驶辅助系统 (ADAS)
- 远程信息处理控制单元 (TCU)
- 音响主机
- 工业运输 - 资产跟踪
- 工厂自动化和控制
- 无钥匙进入及启动 (PEPS) 系统
- 手机即钥匙 (PaaK)
- 遥控免钥匙进入 (RKE)
