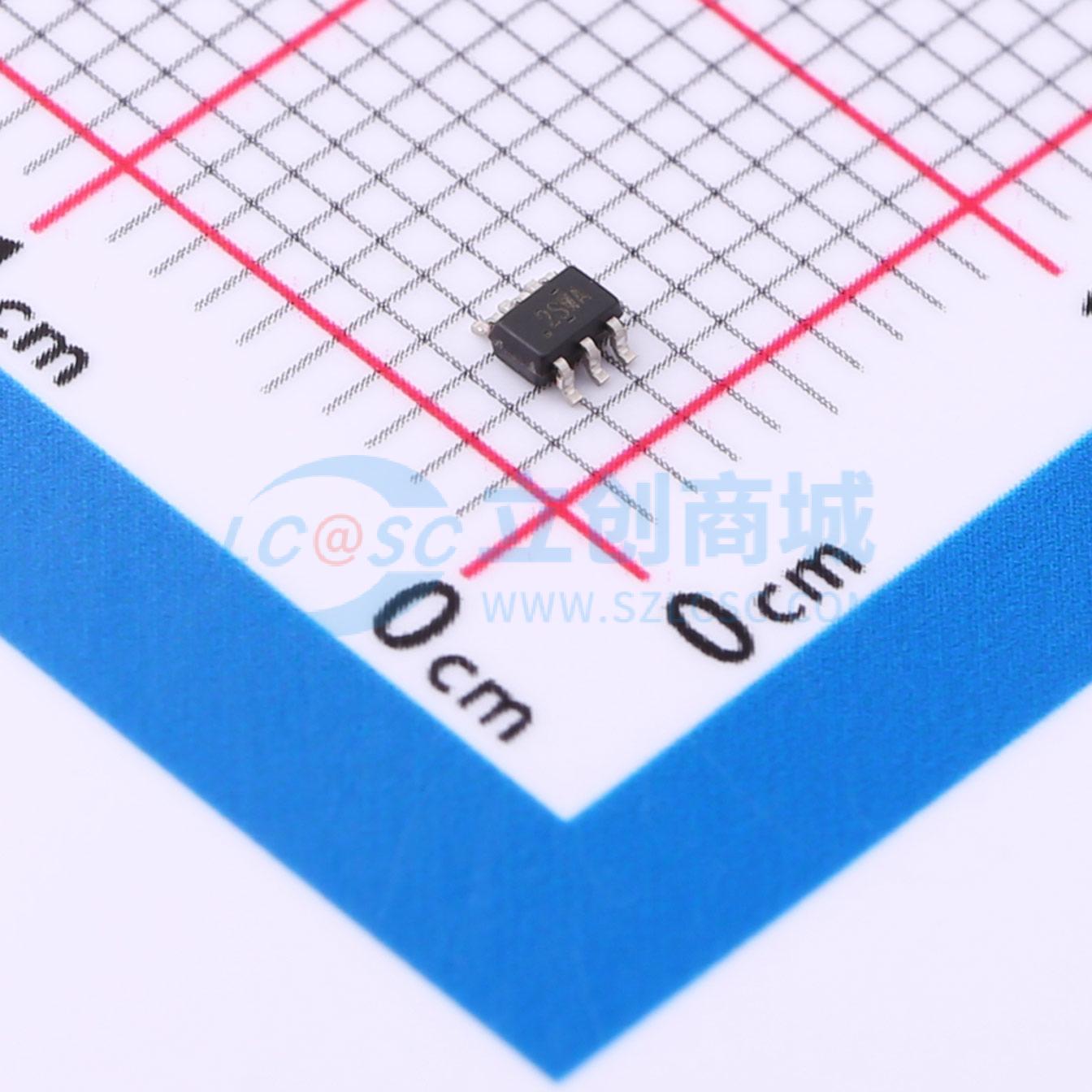

温馨提醒：图片仅供参考，商品以实物为准
TMP126EDCKRQ1
低功耗0.25°C SPI温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TMP126-Q1 具有 175°C 工作温度、CRC 和压摆率警报的汽车类 ±0.3°C SPI 温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMP126EDCKRQ1
- 商品编号
- C5219871
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -55℃~+175℃ | |
| 精度 | ±0.25℃ | |
| 工作电压 | 1.62V~5.5V | |
| 待机电流 | 34uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 温度转换时间 | 6ms | |
| 温度分辨率 | 14bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；出厂温度校准；片内数字滤波/平均处理；低功耗待机 |
商品概述
TMP126-Q1 是一款精度为 0.25℃ 的数字温度传感器，支持的环境温度范围为 -55℃ 至 175℃。TMP126-Q1 具有 14 位（有符号）温度分辨率 (0.03125℃/LSB) ，并且可在 1.62V 至 5.5V 的电源电压范围内工作。TMP126-Q1 具有转换速率快、电源电流低和简单的 3 线 SPI 兼容接口等特性，适用于各种应用。为提高在恶劣环境下的可靠性，TMP126-Q1还具有其他高级特性，比如通过可选的CRC校验和来改善数据完整性；可编程的警报限值；温度压摆率警告和改进的工作温度范围。为了确保精度，该器件采用了NIST可追踪的工厂校准，还采用了小型SOT封装，可以靠近热源放置，并具有较短的响应时间。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
商品特性
- 符合面向汽车应用的AEC-Q100标准
- 器件温度 0 级:-55℃ 至 175℃ 的工作环境温度范围
- 器件HBM分类等级2
- 器件CDM分类等级C2b
- 有助于进行功能安全系统设计的文档
- 高精度
- 20℃ 至 30℃ 范围内为 ±0.25℃（最大值）
- -20℃ 至 85℃ 范围内为 ±0.3℃（最大值）
- -40℃ 至 125℃ 范围内为 ±0.4℃(最大值)
- -55℃ 至 150℃ 范围内为 ±0.5℃（最大值）
- 150℃ 至 175℃ 范围内为 ±0.75℃（最大值）
- 测量间隔短，没有自发热问题
- 电源电压范围:1.62V至5.5V
- 工厂校准具备NIST可追溯性
- 低功耗
- 可编程温度警报限值
- 温度压摆率警告
- 可选的循环冗余校验 (CRC)
- 3线SPI接口
应用领域
- 变速器控制单元
- 板载充电器(OBC)
- 制动系统
- 牵引逆变器
- 车辆控制单元 (VCU)
- 直流/直流转换器
- 配电单元(PDU)
- 动力总成排气传感器
