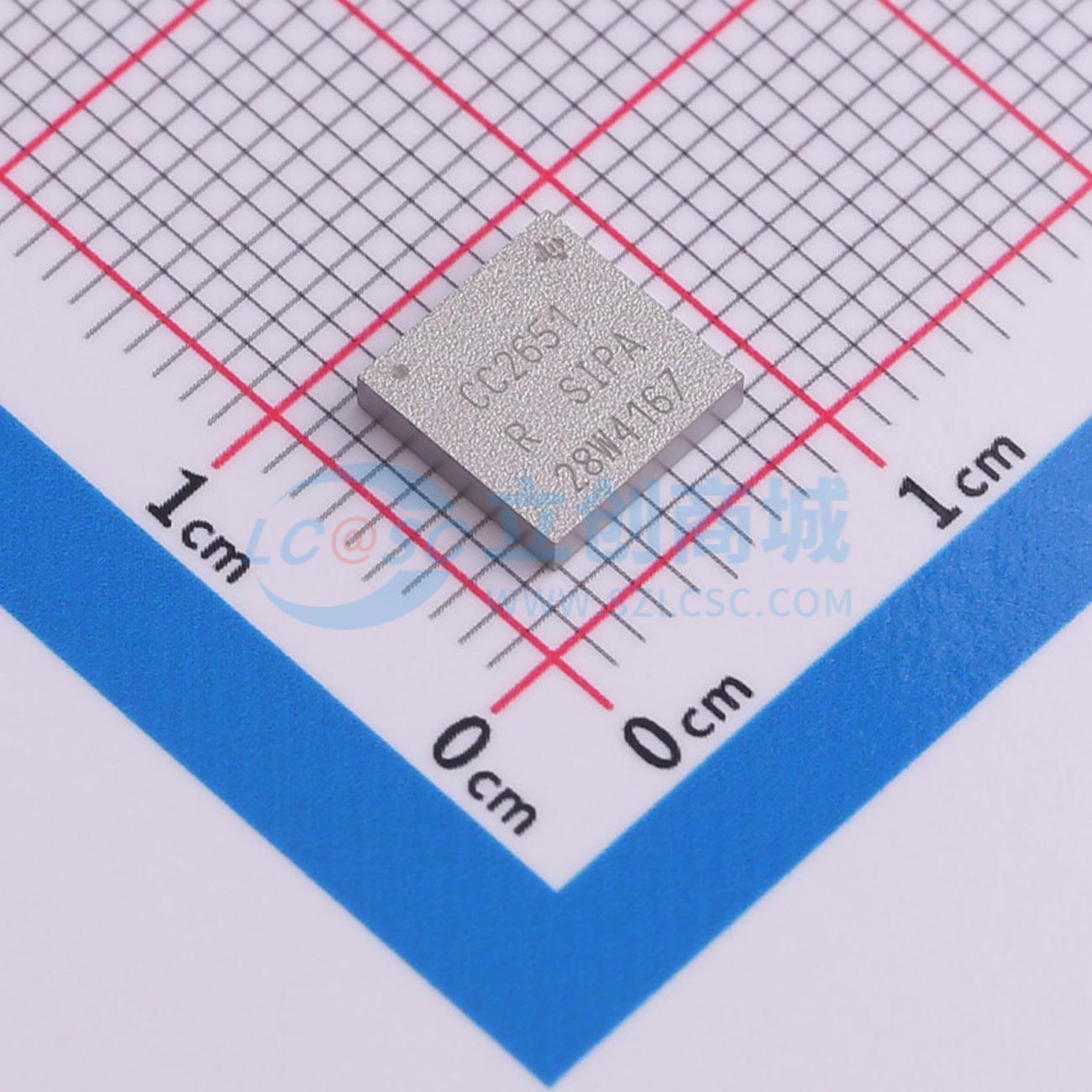

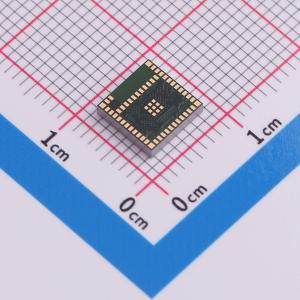

温馨提醒：图片仅供参考，商品以实物为准
CC2651R3SIPAT0MOUR
具有集成天线的 SimpleLink 多协议 2.4GHz 无线系统级封装模块
- 描述
- CC2651R3SIPA 具有集成天线的 SimpleLink™ 多协议 2.4GHz 无线系统级封装模块
- 品牌名称
- TI(德州仪器)
- 商品型号
- CC2651R3SIPAT0MOUR
- 商品编号
- C5219939
- 商品封装
- QFM-59(7x7)
- 包装方式
- 编带
- 商品毛重
- 16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.36GHz~2.5GHz | |
| 接口类型 | SSI；I2S；UART；I2C | |
| 工作电压 | 1.8V~3.8V | |
| 应用领域 | ISM；蓝牙；ZigBee；IEEE 802.15.4 | |
| 输出功率 | 5dBm | |
| 数据速率 | 2Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 10mA | |
| 灵敏度 | -104dBm | |
| 接收电流 | 6.7mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+105℃ | |
| 类型 | 收发器 |
商品概述
SimpleLink CC2651R3SIPA 器件是一款多协议 2.4GHz 无线微控制器 (MCU)，支持以下协议：Zigbee、低功耗 Bluetooth 5.2、IEEE 802.15.4g 和 TI 15.4-Stack (2.4GHz)。CC2651R3SIPA 基于 Arm Cortex M4 主处理器，针对电网基础设施、楼宇自动化、零售自动化、个人电子产品和医疗应用中的低功耗无线通信和高级传感功能进行了优化。 CC2651R3SIPA 是一款超紧凑型 2.4GHz 7mm x 7mm 的认证无线模块，具有集成天线、直流/直流元件、平衡 - 非平衡变压器和高频晶体振荡器。 CC2651R3SIPA 具有由 Arm Cortex M0 驱动的软件定义无线电，支持多个物理层和射频标准。该器件支持在 2360MHz 至 2500MHz 频带内运行。CC2651R3SIPA 在 2.4GHz 频带中支持 +5dBm (9.6mA) 的 TX 功率。CC2651R3SIPA 接收灵敏度为 -104dBm（对于 125kbps 的低功耗 Bluetooth 编码 PHY）。 在采用 RTC 并保持 32KB RAM 时，CC2651R3SIPA 具有 0.9 μA 的低待机电流。 CC2651R3SIPA 器件是 SimpleLink MCU 平台的一部分，该平台包括 Wi-Fi、低功耗 Bluetooth、Thread、Zigbee、Wi-SUN、Amazon Sidewalk、mioty、Sub - 1GHz MCU 和主机 MCU。CC2651R3SIPA 是可扩展产品组合的一部分，具有 32KB 至 704KB 大小的闪存和引脚对引脚兼容的封装选项。通用 SimpleLink CC13xx 和 CC26xx 软件开发套件 (SDK) 及 SysConfig 系统配置工具支持产品系列中各器件之间的迁移。SDK 随附了丰富的软件栈、应用示例和 SimpleLink Academy 培训课程。
商品特性
- 功能强大的 48MHz Arm Cortex - M4 处理器，352KB 闪存程序存储器
- 32KB 超低泄漏 SRAM
- 8KB 缓存 SRAM（也可作为通用 RAM 提供）
- 可编程无线电包括对 2 - (G)FSK、4 - (G)FSK、MSK、低功耗 Bluetooth 5.2、IEEE 802.15.4PHY 和 MAC 的支持
- 支持无线升级 (OTA)
- MCU 功耗：
- 3.60mA 有源模式，CoreMark
- 61 μA/MHz（运行 CoreMark 时）
- 0.8 μA 待机模式，RTC，32KB RAM
- 0.1 μA 关断模式，引脚唤醒
- 无线电功耗：
- RX：6.8mA
- TX：7.1mA（在 0dBm 条件下）
- TX：9.6mA（在 +5dBm 条件下）
- 支持 Zigbee、低功耗 Bluetooth 5.2、SimpleLink TI 15.4 - stack、专有系统
- -104dBm（在 125kbps 低功耗 Bluetooth 下）
- 高达 +5dBm 的输出功率，具有温度补偿
- 经过监管认证，满足全球无线电频率要求：
- ETSI RED（欧洲）/RER（英国）
- ISED（加拿大）
- FCC（美国）
- 数字外设可连接至任何 GPIO
- 四个 32 位或八个 16 位通用计时器
- 12 位 ADC、200ksps、8 通道
- 8 位 DAC
- 两个比较器
- 可编程电流源
- UART、SSI、I2C、I2S
- 实时时钟 (RTC) 集成温度和电池监控器
- AES 128 位加密加速计
- 真随机数发生器 (TRNG)
- 软件开发套件 (SDK) 中提供了其他加密驱动器
- LP - CC2651R3SIPA 开发套件
- SimpleLink CC13xx 和 CC26xx 软件开发套件 (SDK)
- 用于简单无线电配置的 SmartRF Studio
- SysConfig 系统配置工具
- 片上降压直流/直流转换器
- 1.8V 至 3.8V 单电源电压
- Tj: -40°C 至 +105°C
- 7mm×7mm MOU（32 个 GPIO）
- 符合 RoHS 标准的封装
应用领域
- 2400MHz 至 2480MHz ISM 和 SRD 系统
- 楼宇自动化：
- 楼宇安防系统 – 运动检测器、电子智能锁、门窗传感器、车库门系统、网关
- HVAC – 恒温器、无线环境传感器、HVAC 系统控制器、网关
- 防火安全系统 – 烟雾和热量探测器、火警控制面板 (FACP)
- 视频监控 – IP 网络摄像头
- 升降机和自动扶梯 – 升降机和自动扶梯的电梯主控板
- 工业运输 – 资产跟踪
- 工厂自动化和控制
- 医疗
- 电子销售终端 (EPOS) – 电子货架标签 (ESL)
- 通信设备：
- 有线网络 – 无线 LAN 或 Wi-Fi 接入点、边缘路由器 、小型企业路由器
- 个人电子产品
- 便携式电子产品 – 射频智能遥控器
- 家庭影院和娱乐 – 智能扬声器、智能显示器、机顶盒
- 联网外设 – 消费类无线模块、指点设备、键盘
- 游戏 – 电子玩具和机器人玩具
- 可穿戴设备（非医用）– 智能追踪器、智能服装
