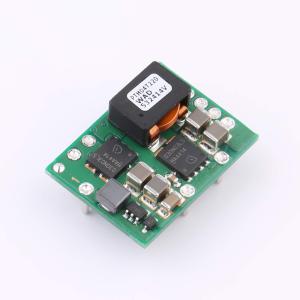

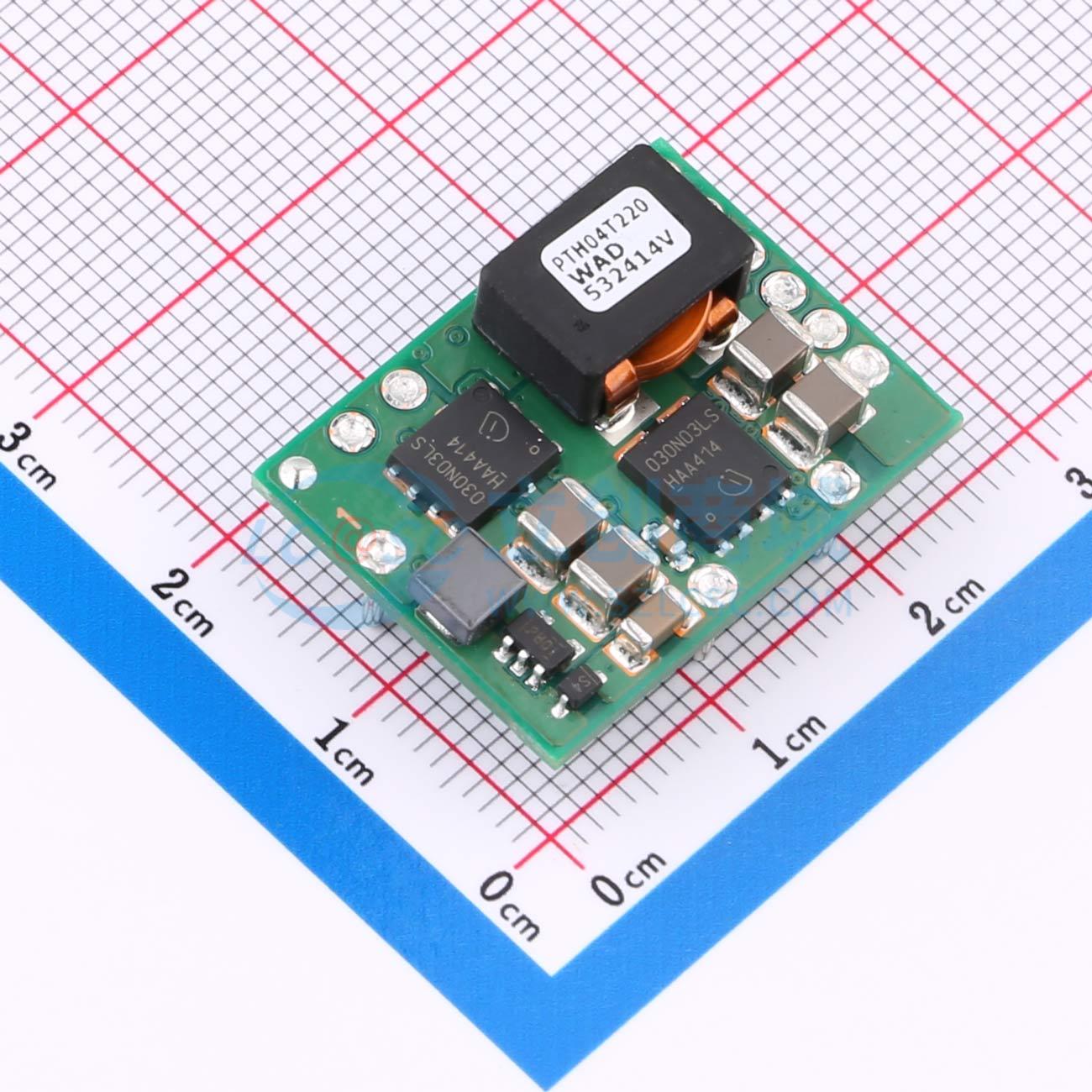

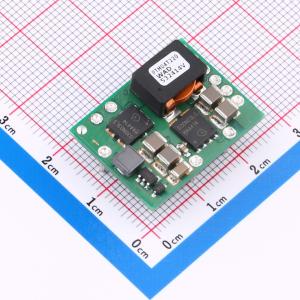

PTH04T220WAD

16-A, 2.2-V to 5.5-V 输入，非隔离宽输出、可调电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PTH04T220W 采用 TurboTrans 技术的 16A、2.2V 至 5.5V 输入、非隔离、宽输出、可调节电源模块
品牌名称: TI(德州仪器)
商品型号: PTH04T220WAD
商品编号: C5220007
商品封装: 插件
包装方式: 托盘
商品毛重: 8.21克(g)

商品参数

商品概述

PTH04T220/221W是PTH08T220/221W（输入电压4.5V至14V）的低输入电压（2.2V至5.5V）版本，为额定16A的非隔离电源模块。这些模块是广受欢迎的PTH系列电源模块的第二代产品，具有更小的尺寸和更多的功能。PTH04T221W经过优化，可与所有陶瓷电容器配合使用。 PTH04T220/221W的输入电压范围为2.2V至5.5V，只需一个电阻即可将输出电压设置为该范围内的任意值，即0.69V至3.6V。较宽的输入电压范围使PTH04T220/221W特别适用于采用2.5V、3.3V或5V中间总线架构的先进计算和服务器应用。该模块具备一系列综合特性。输出过流和过温关断功能可防止大多数负载故障。差分远程采样可确保严格的负载调节。可调欠压锁定功能允许自定义开启电压阈值。Auto - Track™排序功能是一项广受欢迎的特性，可大大简化电源系统中多个模块的同时上电和下电操作。 PTH04T220/221W采用了两项正在申请专利的新技术：TurboTrans™和SmartSync。TurboTrans特性可优化稳压器的瞬态响应，同时减少满足目标电压偏差规格所需的外部输出电容器数量。此外，对于目标输出电容器组，TurboTrans可通过减小峰值电压偏差来显著改善稳压器的瞬态响应。SmartSync允许对多个模块进行开关频率同步，从而简化了EMI噪声抑制任务，并降低了输入电容器的RMS电流要求。双面表面贴装结构使其外形低矮、尺寸紧凑。封装选项包括通孔和表面贴装两种配置，均为无铅（Pb）且符合RoHS标准。

商品特性

高达16A的输出电流
2.2V至5.5V的输入电压
宽输出电压调节范围（0.69V至3.6V）
总输出电压变化±1.5%
效率高达96%
输出过流保护（非锁存、自动复位）
工作温度：-40℃至85℃
安全机构认证：– UL/IEC/CSA - C22.2 60950 - 1
预偏置启动
开/关禁止
差分输出电压远程采样
可调欠压锁定
Auto - Track™排序
陶瓷电容器版本（PTH04T221W），与POLA™兼容
TurboTrans™技术，旨在满足高达300Δ/μs的超快速瞬态要求
SmartSync技术

应用领域

复杂的多电压系统
微处理器总线驱动器

优惠活动

9.8折

购买数量

(42个/托盘，最小起订量 1 个)

个

起订量：1 个42个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	-
	输出通道数	1
	工作电压(Vin)	2.2V~5.5V
	输出电压精度	±1.5%
	输出电压(Vout)	690mV~3.6V
	输出电流(最大值)	16A

	属性	参数值
	输出功率	-
	转换效率	96%
	最大容性负载	2500uF
	开关频率	300kHz
	纹波噪声	20mVp-p
	特性	过流保护；过热保护
	工作温度	-40℃~+85℃
