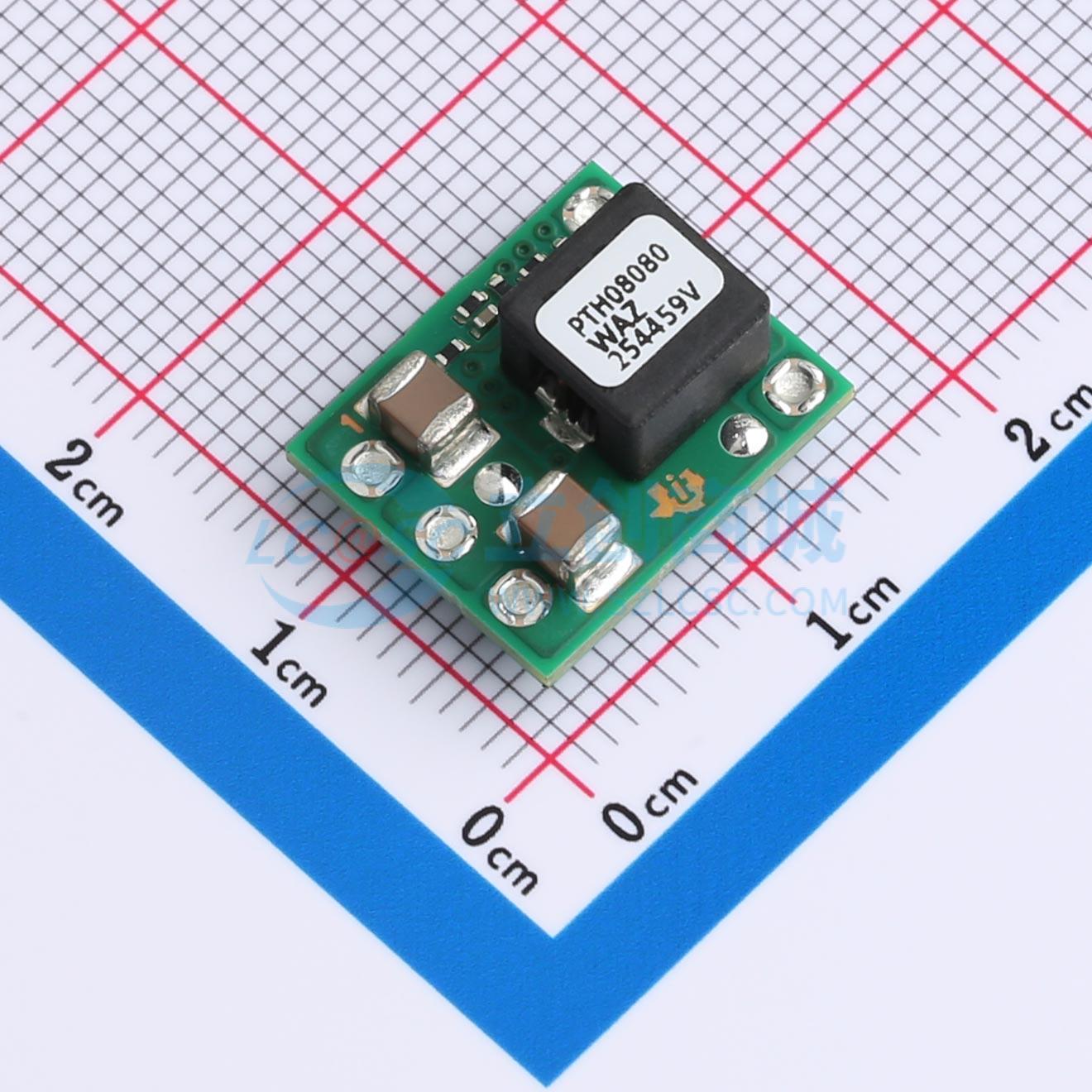

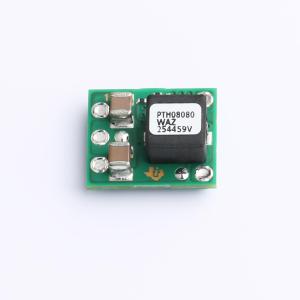

PTH08080WAZT
2.25A宽输入可调式开关稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PTH08080W 2.25A 4.5V 至 18V 输入宽调节微型电源模块
- 品牌名称
- TI(德州仪器)
- 商品型号
- PTH08080WAZT
- 商品编号
- C5219930
- 商品封装
- SMD-5P,15.2x12.7mm
- 包装方式
- 编带
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.5V~18V | |
| 转换效率 | 93% | |
| 输出电压(Vout) | 900mV~5.5V | |
| 输出电压精度 | ±5‰ | |
| 输出电流(最大值) | 2.25A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 1mA | |
| 纹波噪声 | 30mVp-p | |
| 开关频率 | 300kHz | |
| 最大容性负载 | 220uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - | |
| 功能特性 | 可编程输出电压；过流保护；欠压保护；自动故障恢复；过热保护 |
商品概述
PTH08080W是高集成度、低成本的开关稳压器模块，最高可提供2.25A的输出电流。其效率远高于TO-220线性稳压器IC，无需额外散热片，产品尺寸为0.5×0.6英寸，体积小、操作灵活，适配多种应用场景。输入电压范围为4.5V至18V，可适配5V或12V输入总线。采用开关电源转换技术，可从5V输入总线降压至低至0.9V，功耗低于1W。输出电压可通过单个外部电阻在0.9V至5.5V范围内任意调节，具备多种工作保护功能，提供通孔和表面贴装两种封装选项。静电放电会损坏该集成电路，操作需采取适当防护措施，不遵守正确的操作与安装流程可能造成器件损坏；静电损坏范围可从细微的性能下降到器件完全失效，精密集成电路更易受到损坏，极小的参数变化就可能导致器件无法满足公布的规格。
商品特性
- 25℃条件下最高输出电流可达2.25A
- 输入电压范围4.5V至18V
- 输出电压可在0.9V至5.5V范围内调节
- 效率最高可达93%
- 具备通断抑制功能
- 具备欠压锁定功能
- 具备非锁存自动复位式输出过流保护
- 具备过温保护功能
- 工作环境温度范围为-40℃至85℃
- 提供通孔、表面贴装两种封装选项
- 通过安全机构认证
应用领域
- 电信领域
- 仪器仪表领域
- 测试测量应用
- 高端消费类产品
- 通用电路
