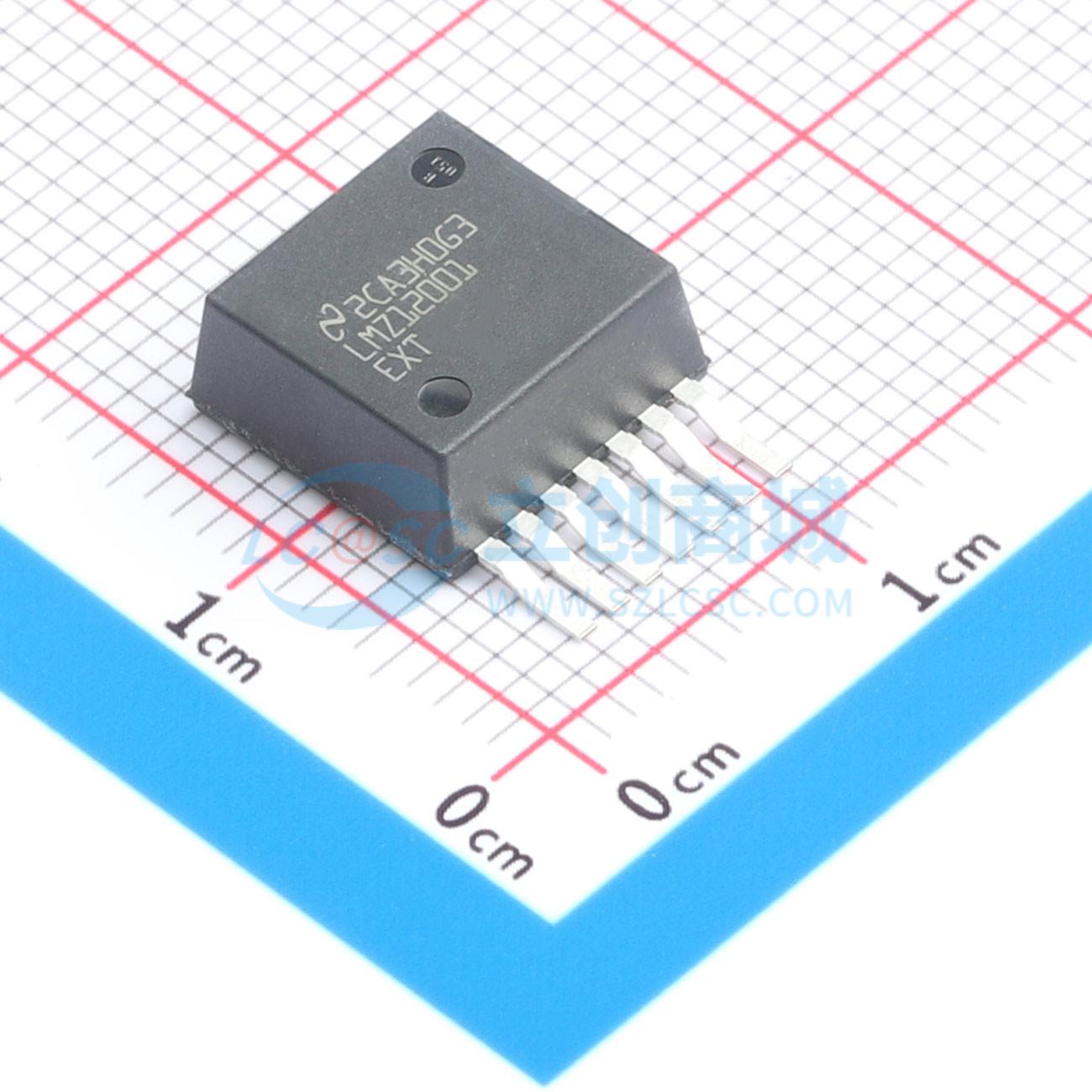

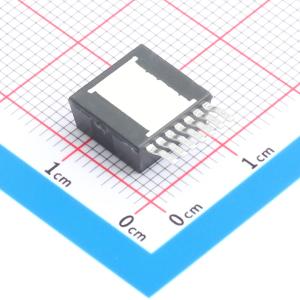

LMZ12001EXTTZX/NOPB

具备20V最高输入电压的1A SIMPLE SWITCHER电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ12001EXT 具有 20V 最大输入电压的 1A SIMPLE SWITCHER 电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ12001EXTTZX/NOPB
商品编号: C5219933
商品封装: TO-PMOD(NDW)-7
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

LMZ12001EXT SIMPLE SWITCHER电源模块是一种易于使用的降压式直流/直流解决方案，可提供高达1A的负载电流，并且具有极为出色的电源转换效率、线路和负载调节能力，以及输出精度。采用创新封装模式，提高了散热性能并可手工焊接或机器焊接。适用于4.5V至20V的输入电压，并提供低至0.8V的可调高精度输出电压。仅需3个外部电阻和4个外部电容即可实现电源解决方案。是一种可靠、稳健的设计方案，具有以下保护功能：热关断、输入欠压锁定、输出过电压保护、短路保护、输出电流限制并允许预偏置电压输出启动。单个电阻调节开关频率可达1 MHz。

商品特性

结温范围 -55˚C至125˚C
集成屏蔽电感器
简单的印刷电路板布线
使用外部的软启动电容器和高精度使能端，可以实现灵活的启动时序控制
针对浪涌电流以及输入欠压锁定和输出短路等故障提供保护
采用整块的裸露焊盘和标准引脚，更易于装配和制造
卓越的瞬态响应，可应用于现场可编程门列(FPGA)和专用集成电路(ASICs)
引脚到引脚兼容族：LMZ14203EXT/2EXT/1EXT(42V最大3A, 2A, 1A)LMZ14203/2/1(42V最大3A, 2A, 1A)LMZ12003/2/1(20V最大3A, 2A, 1A)
可得到WEBENCH电源设计工具的全面支持

应用领域

从5V和12V电压轨负载点转换
应用于空间受限的高温场合
应用于负输出电压场合

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~20V
	输出电压	800mV~6V
	输出电流	1A
	开关频率	-
	工作温度	-55℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
