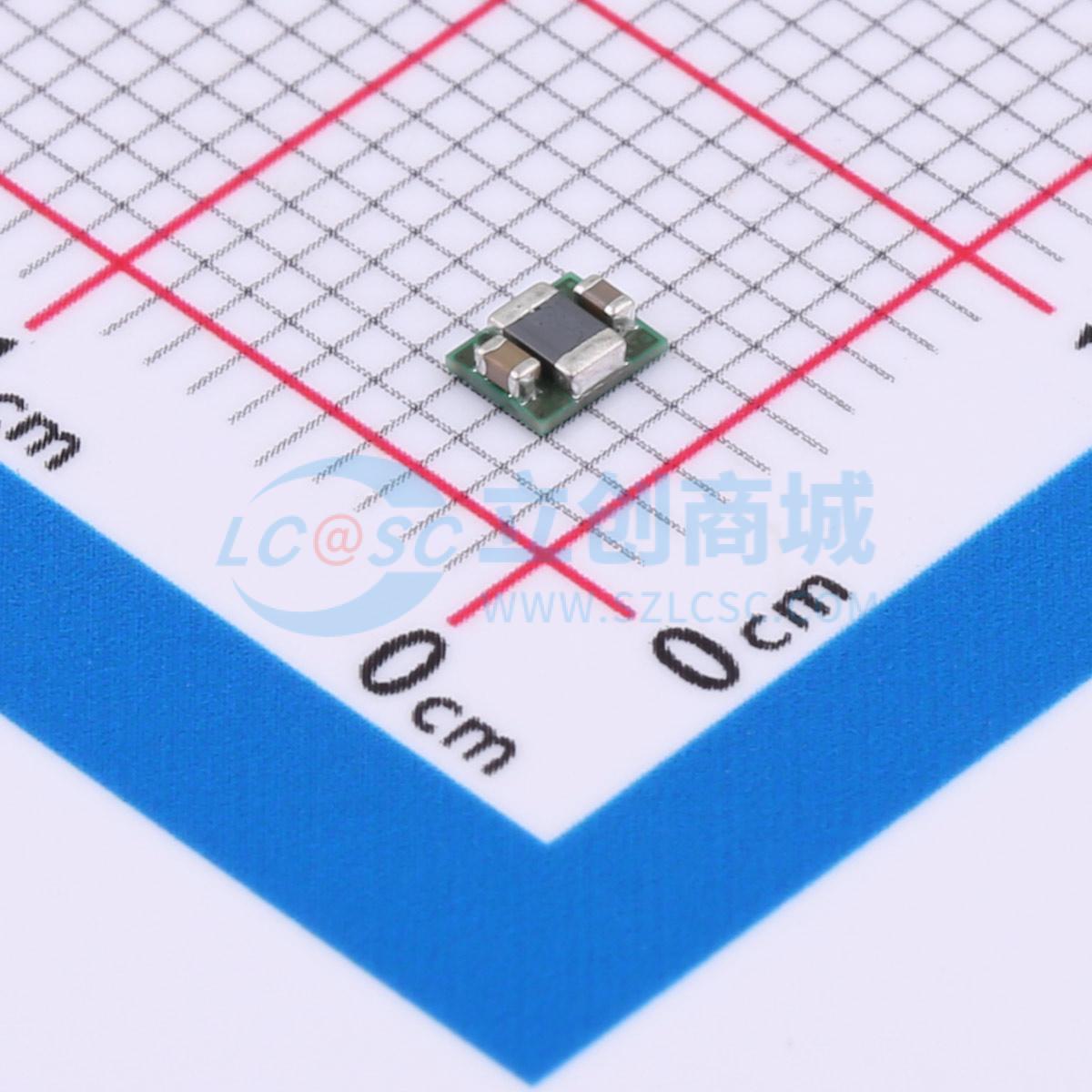

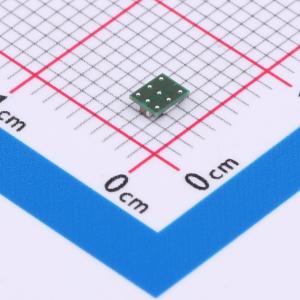

温馨提醒：图片仅供参考，商品以实物为准

TPS82671SIPR

600mA高效率MicroSiP降压转换器

描述: TPS8267x 器件是一个专门针对低功耗应用的完整的600mA DC/DC 降压电源。封装中包括开关稳压器、电感器和输入/输出电容器。设计无需采用额外器件。
品牌名称: TI(德州仪器)
商品型号: TPS82671SIPR
商品编号: C5219755
商品封装: USIP-8
包装方式: 编带
商品毛重: 0.0375克(g)

商品参数

商品概述

TPS8267x 器件是一个专门针对低功耗应用的完整的600mA DC/DC 降压电源。封装中包括开关稳压器、电感器和输入/输出电容器。设计无需采用额外器件。 TPS8267x 基于针对电池供电的便携式应用而进行优化的高频同步降压DC/DC 转换器。MicroSiP DC/DC 转换器可在稳定的5.5MHz 开关频率下工作，可在轻负载电流时进入省电模式，以保持整个负载电流范围内的高效率。 PFM 模式可在轻负载工作时将静态电流降至17μA（典型值），从而可延长电池使用寿命。对于噪声敏感应用，该器件具有PWM 展频功能，可提供较低噪声的稳定输出并降低噪声对输入端的影响。结合高电源抑制比(PSRR) 和AC 负载调制性能，使得该器件适合用来替代线性稳压器以获得更高的电源转换效率。 TPS8267x 采用小巧外形尺寸(厚度不到1.0mm) 的2.3mm×2.9mm 紧凑型球状引脚栅格阵列(BGA) 封装，适合用于采用标准表面贴装设备的自动组装。

商品特性

运行频率为5.5MHz 时，效率90%
17μA 静态电流
2.3V 至4.8V 的宽VIN 范围
5.5MHz 稳频运行展频，脉宽调制(PWM) 频率抖动同类产品最佳的负载与线路瞬态DC 电压输出总精度为±2%
自动脉冲频率调制(PFM) / PWM 模式切换
低纹波轻负载PFM 模式≥35dB VIN 电源抑制比(PSRR)（1kHz 至10kHz）
内部软启动，120μs 启动时间
集成型有源断电排序（可选）
电流过载和热关断保护
厚度不到1mm 的解决方案
总解决方案尺寸<6.7mm²

应用领域

手机、智能手机
数字TV，无线局域网(WLAN)，全球定位系统(GPS) 和Bluetooth 应用
负载点(POL) 应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~4.8V
	输出电压	1.8V
	输出电流	600mA
	开关频率	6MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	固定
