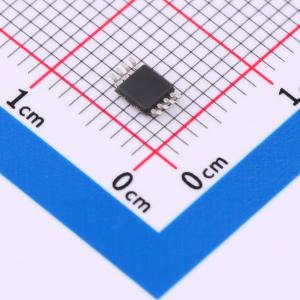

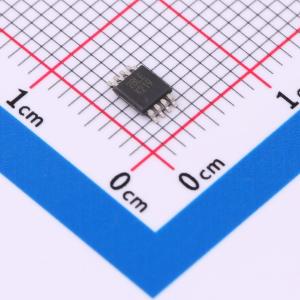

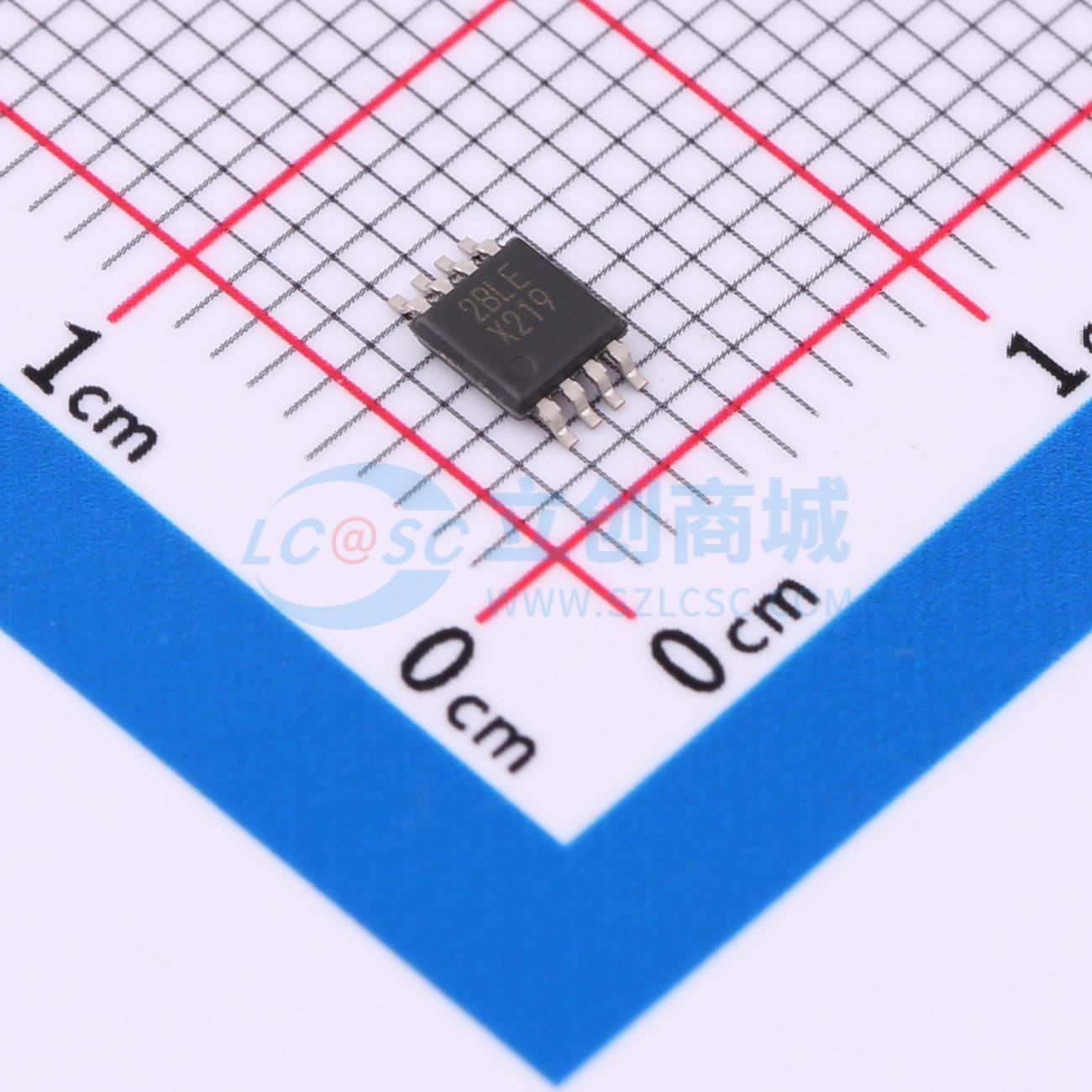

温馨提醒：图片仅供参考，商品以实物为准

TMUX7219MDGKR

TMUX7219M具有1.8V逻辑电平和门锁效应抑制特性的44V扩展工作温度范围2:1(SPDT)精密开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUX7219M是一款具有门锁效应抑制特性的互补金属氧化物半导体（CMOS）开关，采用单通道2:1 (SPDT)配置。此器件在单电源（4.5V至44V）、双电源（±4.5V至±22V）或非对称电源（例如VpD=12V，Vss=-5V）供电时均能正常运行。
品牌名称: TI(德州仪器)
商品型号: TMUX7219MDGKR
商品编号: C5219726
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

TMUX7219M 是一款具有闩锁效应抑制特性的互补金属氧化物半导体 (CMOS) 开关，采用单通道 2:1(SPDT) 配置。此器件在单电源（4.5 V 至 44 V）、双电源（±4.5 V 至 ±22 V）或非对称电源（例如 VDD =12 V ，VSS = - 5 V）供电时均能正常运行。TMUX7219M 可在源极 (Sx) 和漏极 (D) 引脚上支持从 VSS 到 VDD 范围的双向模拟和数字信号。可以通过控制 EN 引脚来启用或禁用 TMUX7219M。当禁用时，两个信号路径开关都被关闭。当启用时，SEL 引脚可用于打开信号路径 1（S1 至 D）或信号路径 2（S2 至 D）。所有逻辑控制输入均支持 1.8V 到 VDD 的逻辑电平，因此，当器件在有效电源电压范围内运行时，可确保 TTL 和 CMOS 逻辑兼容性。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。 TMUX72xx 系列具有闩锁效应抑制特性，可防止器件内寄生结构之间通常由过压事件引起的大电流不良事件。闩锁状态通常会一直持续到电源轨关闭为止，并可能导致器件故障。抗闩锁特性使得 TMUX72xx 系列开关和多路复用器能够在恶劣的环境中使用。此外，TMUX7219M 的额定工作温度可低至 –55°C ，非常适合用于环境恶劣的工业应用。

商品特性

双电源电压范围：±4.5 V 至 ±22 V
单电源电压范围：4.5V 至 44V
-55°C 至 +125°C 工作温度
低导通电阻：2.1Ω
低电荷注入：-10pC
高电流支持：330mA（最大值）
闩锁效应抑制
兼容 1.8V 逻辑电平
逻辑引脚具有集成的上拉和下拉电阻器
失效防护逻辑
轨到轨运行
双向信号路径
先断后合开关

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	4.5V~44V；-22V~22V
	导通时间(ton)	100ns

	属性	参数值
	导通电阻(Ron)	2.1Ω
	关闭时间(toff)	180ns
	工作温度	-55℃~+125℃
	带宽	40MHz
	传播延迟(tpd)	700ps
