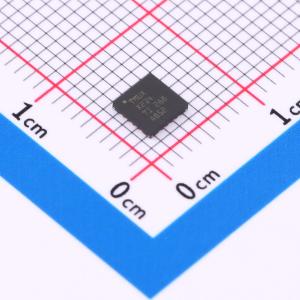

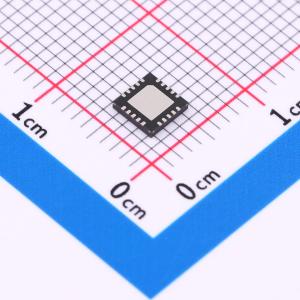

温馨提醒：图片仅供参考，商品以实物为准

TMUX6234RRQR

具有闩锁效应抑制和 1.8V 逻辑电平的 36V、低导通电阻、2:1(SPDT)、四通道精密开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TMUX6234 具有闩锁效应抑制和 1.8V 逻辑电平的 36V、低导通电阻、2:1(SPDT) 四通道精密开关
品牌名称: TI(德州仪器)
商品型号: TMUX6234RRQR
商品编号: C5219685
商品封装: WQFN-20(4x4)
包装方式: 编带
商品毛重: 0.074克(g)

商品参数

商品概述

TMUX6234是具有低导通电阻的多通道CMOS开关。TMUX6234包含四个独立控制的SPDT开关和一个用于启用或禁用全部四个通道的EN引脚。该器件支持单电源（4.5V至36V）、双电源（±4.5V至±18V）或非对称电源（例如，VDD = 18V，VSS = -5V）。TMUX6234可在源极(Sx)和漏极(D)引脚上支持从VSS到VDD范围的双向模拟和数字信号。所有逻辑控制输入引脚均支持 1.8V 到 VDD 的逻辑电平，当器件在宽逻辑电压范围内运行时，可确保逻辑兼容性。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。TMUX6234 是精密开关和多路复用器系列器件。这些器件具有非常低的导通和关断漏电流以及低电荷注入，因此可用于高精度测量应用。

商品特性

双电源电压范围:±4.5V至±18V
单电源电压范围:4.5V至36V
低导通电阻:3.6 Ω
低串扰:-105dB
低传播延迟:450ps
大电流支持:400mA（最大值）
工作温度范围:-40℃ 至 +125℃
1.8V逻辑兼容输入
失效防护逻辑
轨到轨运行
双向信号路径
先断后合开关

应用领域

远程射频单元 (RRU)
有源天线系统 mMIMO (AAS)
可编程逻辑控制器(PLC)
模拟输入模块
半导体测试设备
电池测试设备
数据采集系统(DAQ)
超声波扫描仪
患者监护和诊断
光纤网络
光学测试设备
有线网络

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	-
	工作电压	4.5V~36V
	输入数/输出数	2/1
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+125℃
	传播延迟(tpd)	0.56ns@36V,5pF
	静态电流(Iq)	100uA
	功能特性	先断后合功能
