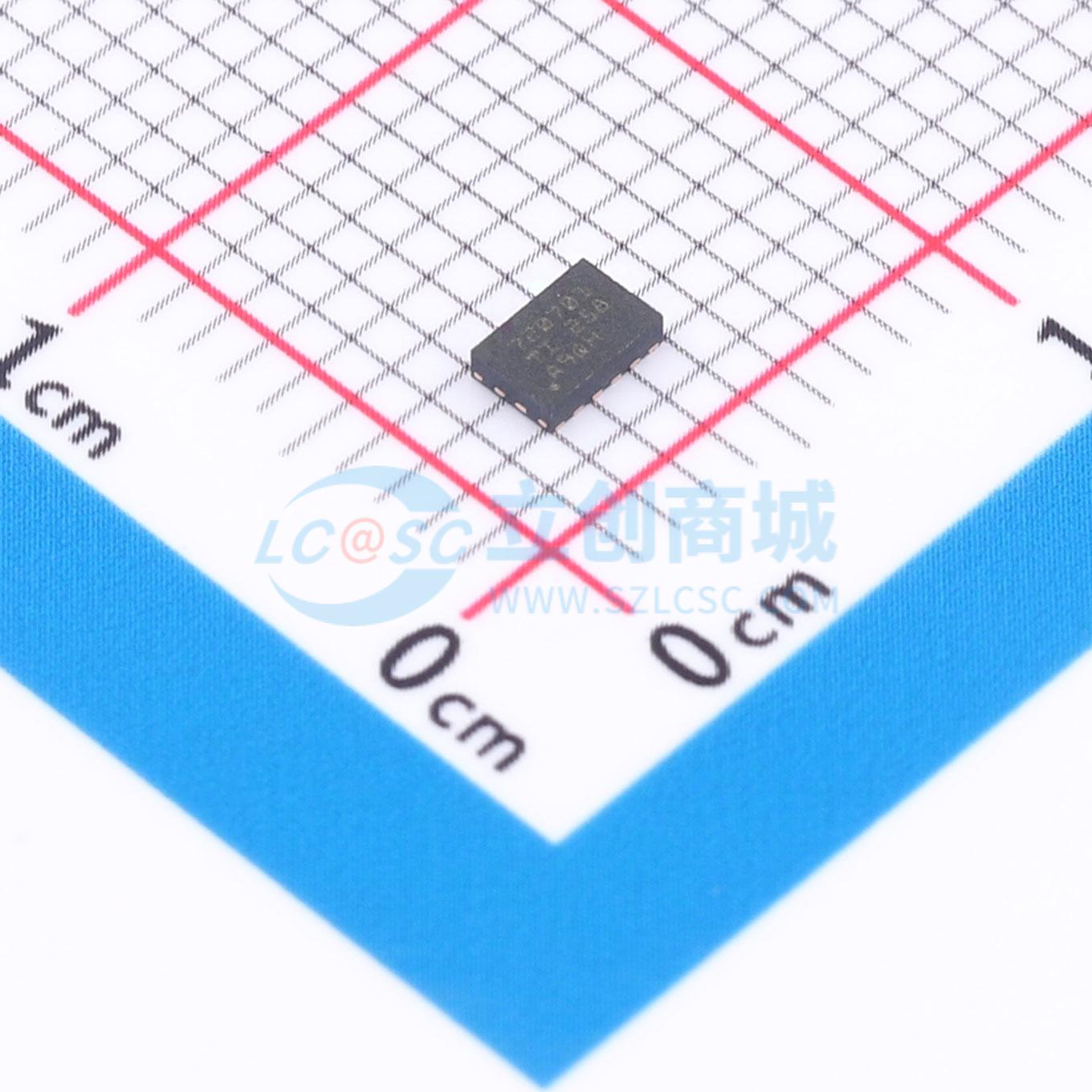

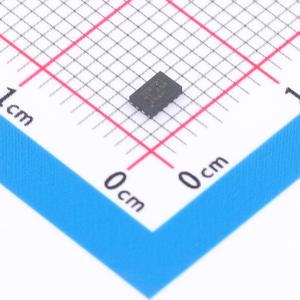

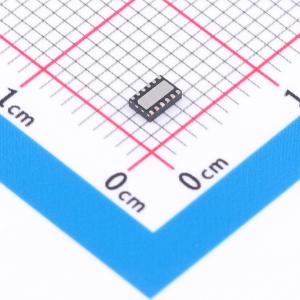

BQ7720701DSSR

3 系列至 7 系列锂离子电池、内部延迟计时器、电压和温度保护器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ77207 3 系列至 7 系列锂离子电池、内部延迟计时器、电压和温度保护器
品牌名称: TI(德州仪器)
商品型号: BQ7720701DSSR
商品编号: C5219169
商品封装: WSON(DSS)-12
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

BQ77207 产品系列提供了多种电压和温度监控功能，包括适用于锂离子电池组系统的过压 (OVP)、欠压(UVP)、开路 (OW)、过热 (OT) 保护，可独立监控每节电池是否具有过压、欠压和开路情况。通过增加外部NTC 或 PTC 热敏电阻，该器件可以检测到过热情况。当检测到存在过压、欠压、开路或过热情况时，BQ77207 器件即启动内部延迟计时器。延迟计时器过期时，将触发相应的输出进入其工作状态（根据配置的不同，为高电平或低电平状态）。如果检测到过压故障，将触发 COUT 引脚。如果检测到欠压故障，将触发 DOUT 引脚。如果检测到过热或开路故障，则同时触发 DOUT 和 COUT 引脚。为了实现更快速的产品线测试，BQ77207 器件可提供延迟时间大幅减少的客户测试模式 (CTM)。

商品特性

3 节至 7 节串联电池保护
高精度过压保护
– 25°C 时为 ± 10mV
– 0°C 至 60°C 时为 ± 20mV
3.55V 至 5.1V 的过压保护选项
1.0V 至 3.5V 的欠压保护选项
开路连接检测
使用 NTC 或 PTC 的过热保护
支持电池随机连接
提供功能安全
固定内部延迟计时器
固定检测阈值
固定输出驱动类型，适用于每个 COUT 和 DOUT
高电平有效或低电平有效高电平有效驱动达 6V
漏极开路，可从外部上拉至 VDD
低功耗 ICC≈1μA (VCELL(ALL)<VOV)
每节电池输入具有小于 100nA 的低泄漏电流，且禁用开路检测
封装尺寸选项
12 引脚 WSON，引线间距为 0.5mm

应用领域

手持园艺工具
手持电动工具
无线真空吸尘器
UPS 备用电池
轻型电动车辆（电动自行车、电动踏板车、踏板辅助自行车）

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	5V~38.5V
	放电截止电压	2V
	电池类型	锂电池

	属性	参数值
	电池节数	3~7
	工作温度	-40℃~+110℃
	电池温度检测	支持
	静态电流(Iq)	2uA
