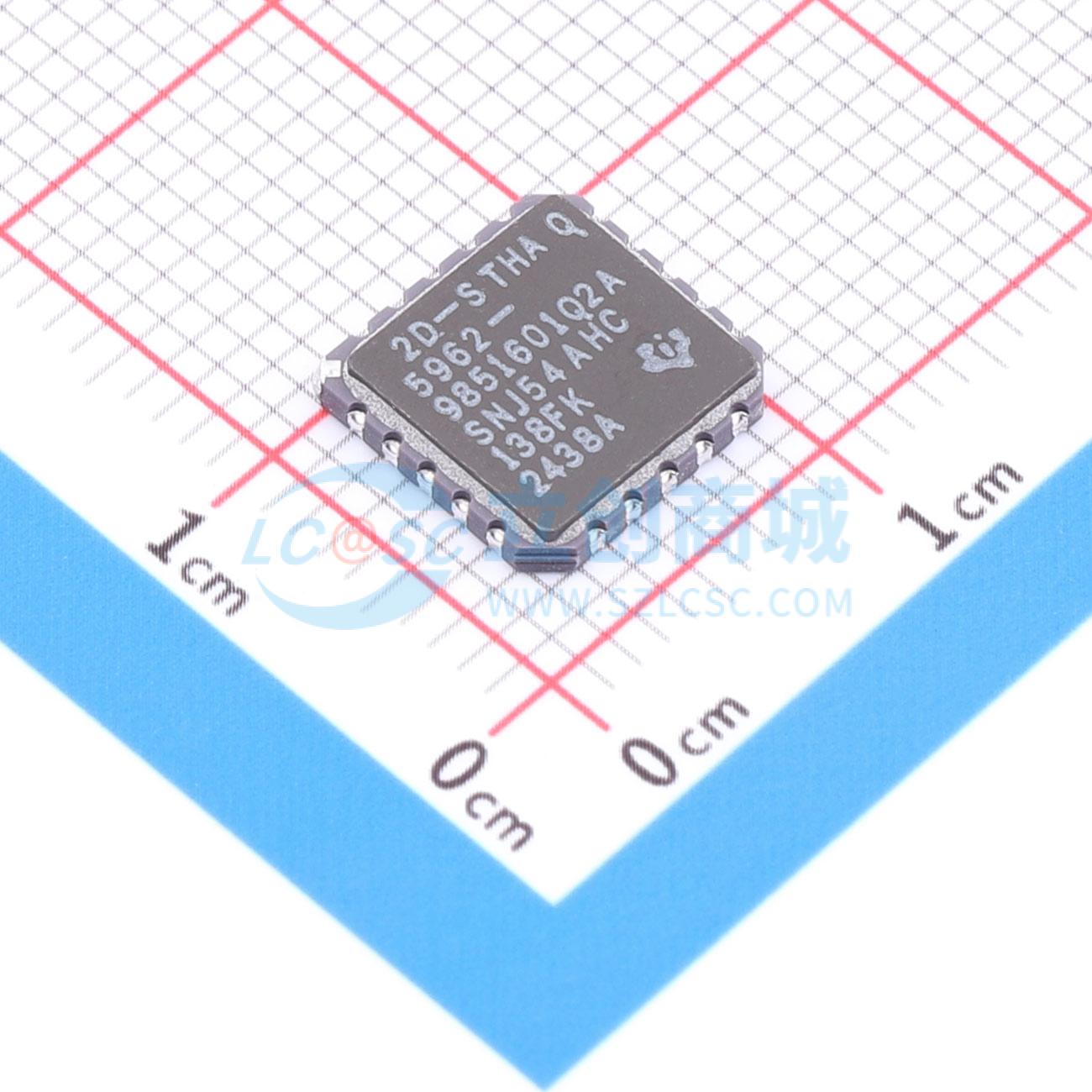

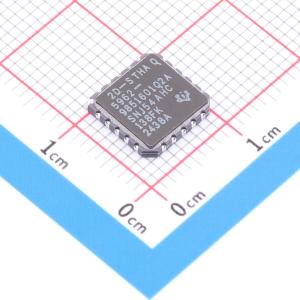

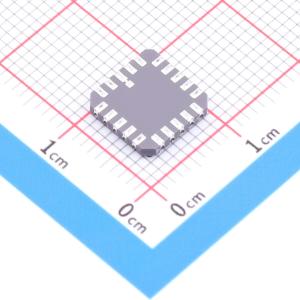

温馨提醒：图片仅供参考，商品以实物为准
SNJ54AHC138FK
3 线至 8 线解码器/多路解复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54AHC138 3 线至 8 线解码器/多路信号分离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54AHC138FK
- 商品编号
- C5217049
- 商品封装
- LCC-20(8.9x8.9)
- 包装方式
- 管装
- 商品毛重
- 79.233333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~5.5V | |
| 输入数/输出数 | - | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 10.1ns@5V,50pF | |
| 静态电流(Iq) | 40uA | |
| 功能特性 | - | |
| 系列 | AHC |
商品概述
AHC138译码器/解复用器，专为需要极短传输延迟时间的高性能存储译码和数据路由应用设计。在高性能存储系统中，该译码器可用于最小化系统译码的影响。搭配使用快速使能电路的高速存储器时，该译码器的延迟时间和存储器的使能时间通常小于存储器的典型访问时间，译码器引入的有效系统延迟可忽略。二进制选择输入和三个使能输入可从八条输出线中选中一路输出。两个低电平有效和一个高电平有效使能输入可在扩展译码规模时减少对外部门电路或反相器的需求，无需外部反相器即可实现24线译码，实现32线译码仅需要一个反相器，使能输入可作为解复用应用的数据输入。该器件包含多种型号与封装，NC引脚无内部连接。
商品特性
- 电源电压工作范围为2V~5.5V
- 专为高速存储译码和数据传输系统设计
- 集成三个使能输入，可简化级联与数据接收
- 闩锁性能超过250mA，符合JESD 17标准
- ESD保护性能符合JESD 22标准，人体模型A114-A可达2000V，机器模型A115-A可达200V，带电器件模型C101可达1000V
- 所有未使用的输入必须固定在VCC或地，以保证器件正常工作
- 支持译码规模扩展
应用领域
- 高性能存储译码
- 数据路由与数据传输系统
- 高速存储系统
- 多线译码扩展系统
- 解复用应用
