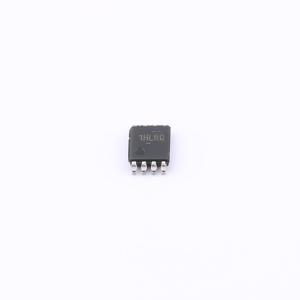

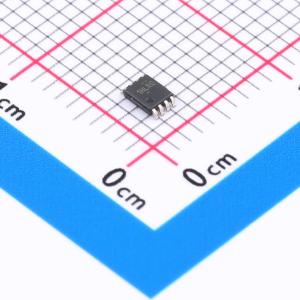

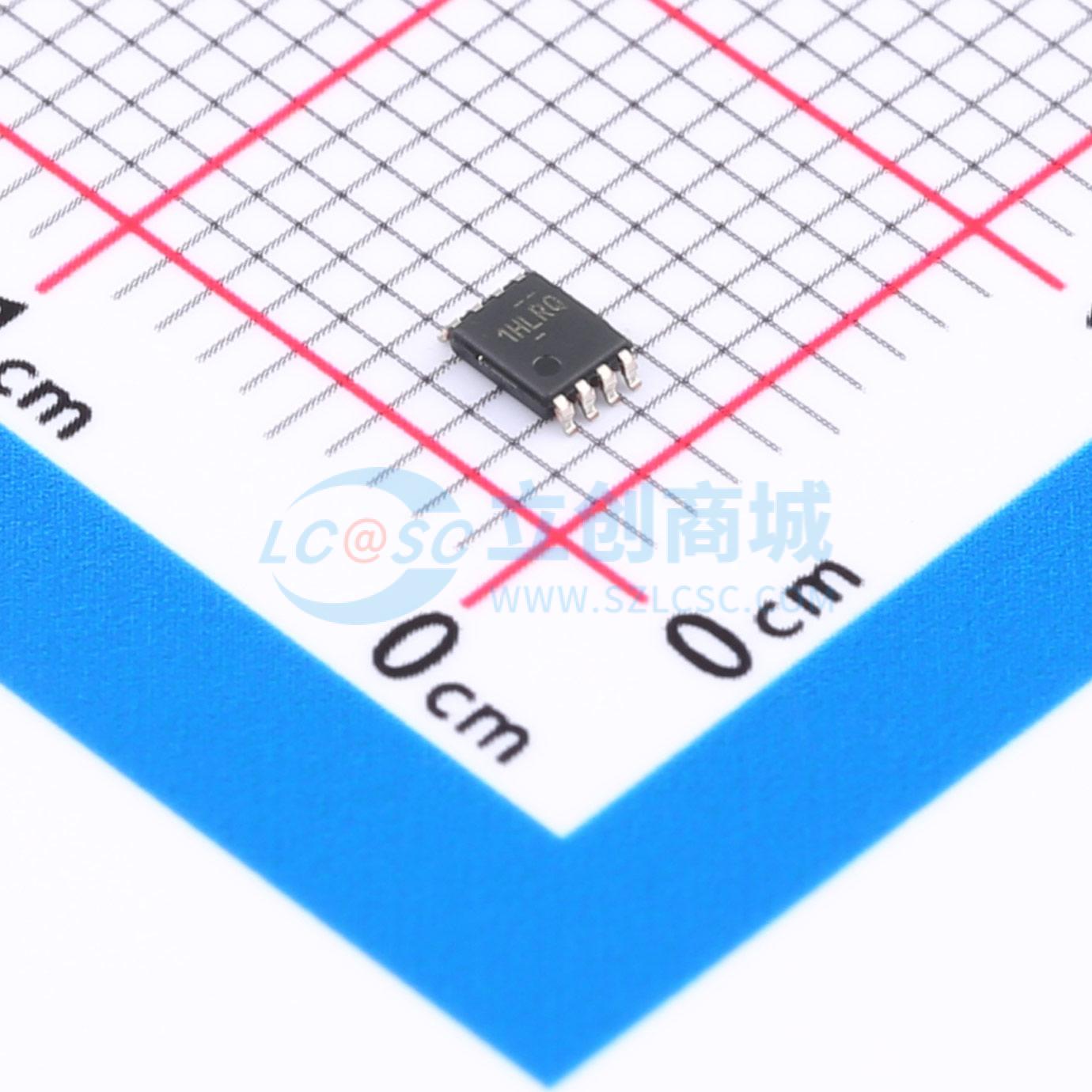

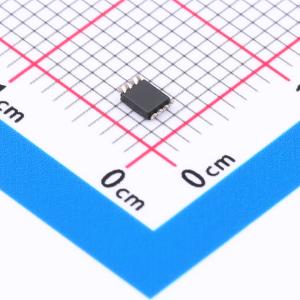

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G08QDCURQ1
汽车类 2 通道、2 输入、1.65V 至 5.5V 与门
- 描述
- SN74LVC2G08-Q1 汽车类、2 通道、2 输入、1.65V 至 5.5V 32mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G08QDCURQ1
- 商品编号
- C5217083
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V | |
| 输入低电平(VIL) | 700mV~800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4.8ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 推挽式 |
商品概述
SN74LVC2G08-Q1是双路2输入正与门，按照设计可在1.65V至5.5V VCC电压下运行。该器件以正逻辑执行布尔函数 Y = A · B 或 Y = A非 + B非。该器件完全符合使用Ioff的部分断电应用的规范要求，Ioff电路禁用输出，可防止器件断电时破坏性电流从该器件回流。
商品特性
- 符合AEC-Q100标准
- DCU封装器件温度等级1:环境工作温度范围为-40℃ 至 +125℃
- DCT封装器件温度等级3:环境工作温度范围为-40℃ 至 +85℃
- 支持5V VCC运行
- 输入电压高达5.5V
- 低功耗，ICC最大值为10μA
- 电压为3.3V时，输出驱动为±24mA
- Ioff支持局部断电模式运行
- 可将最高5.5V的输入电压下行转换至VCC电平
- 闩锁性能超过100mA，符合JESD 78 II类规范的要求
应用领域
- 将多个电源轨的电源正常信号相结合
- 在条件为真时传递信号
- 将低电平有效误差信号进行结合
