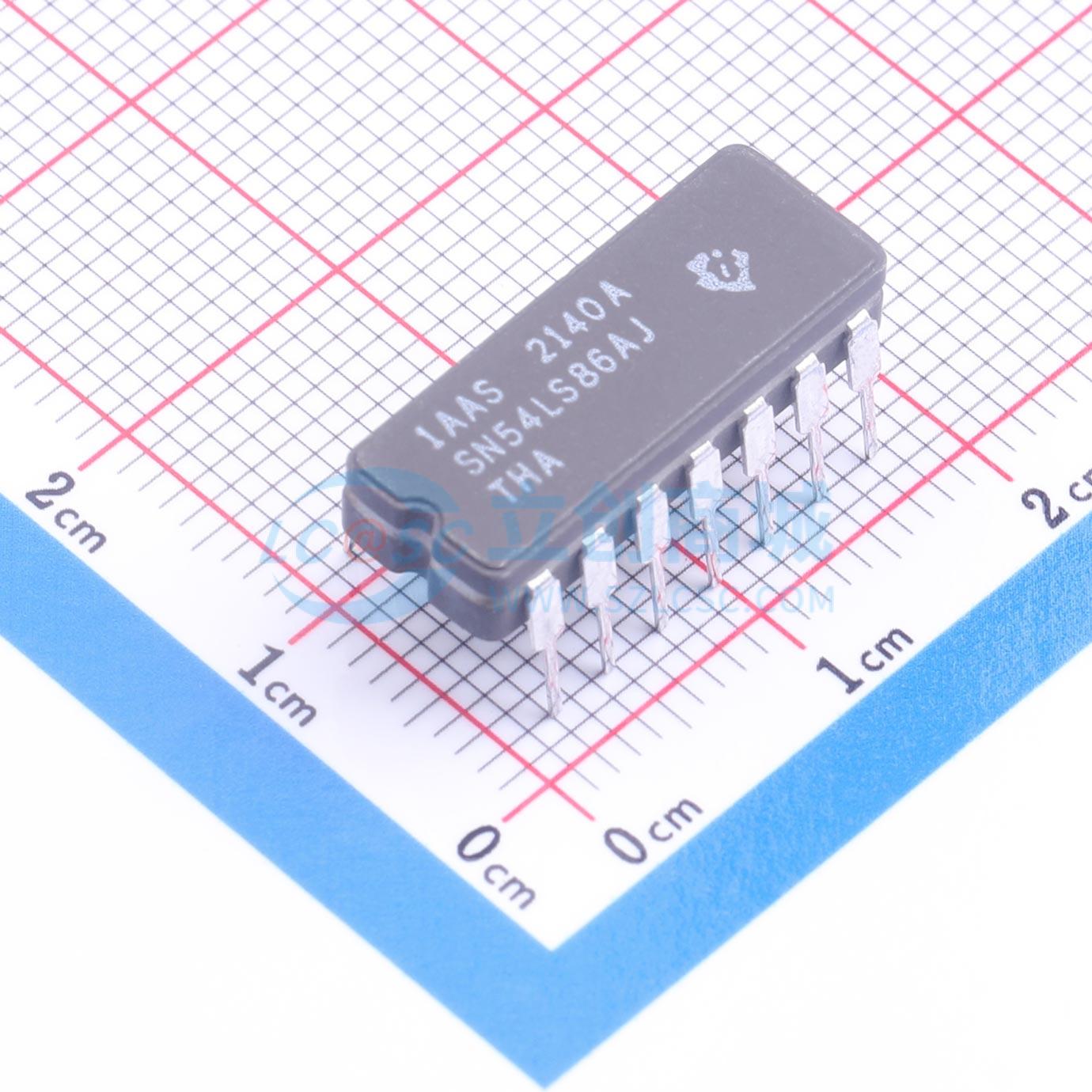

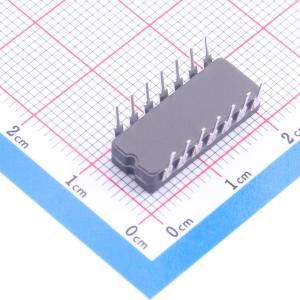

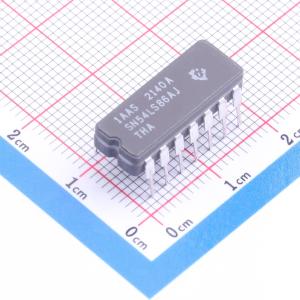

温馨提醒：图片仅供参考，商品以实物为准
SN54LS86AJ
4 通道、2 输入、4.5V 至 5.5V 双极 XOR(异或）门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54LS86A 4 通道、双输入、4.5V 至 5.5V 双极 XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN54LS86AJ
- 商品编号
- C5217294
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 72.966667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 10mA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV | |
| 输出高电平(VOH) | 2.5V~3.4V | |
| 输出低电平(VOL) | 350mV~500mV | |
| 系列 | 74LS | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
