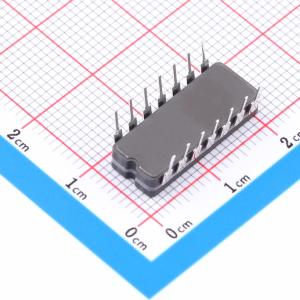

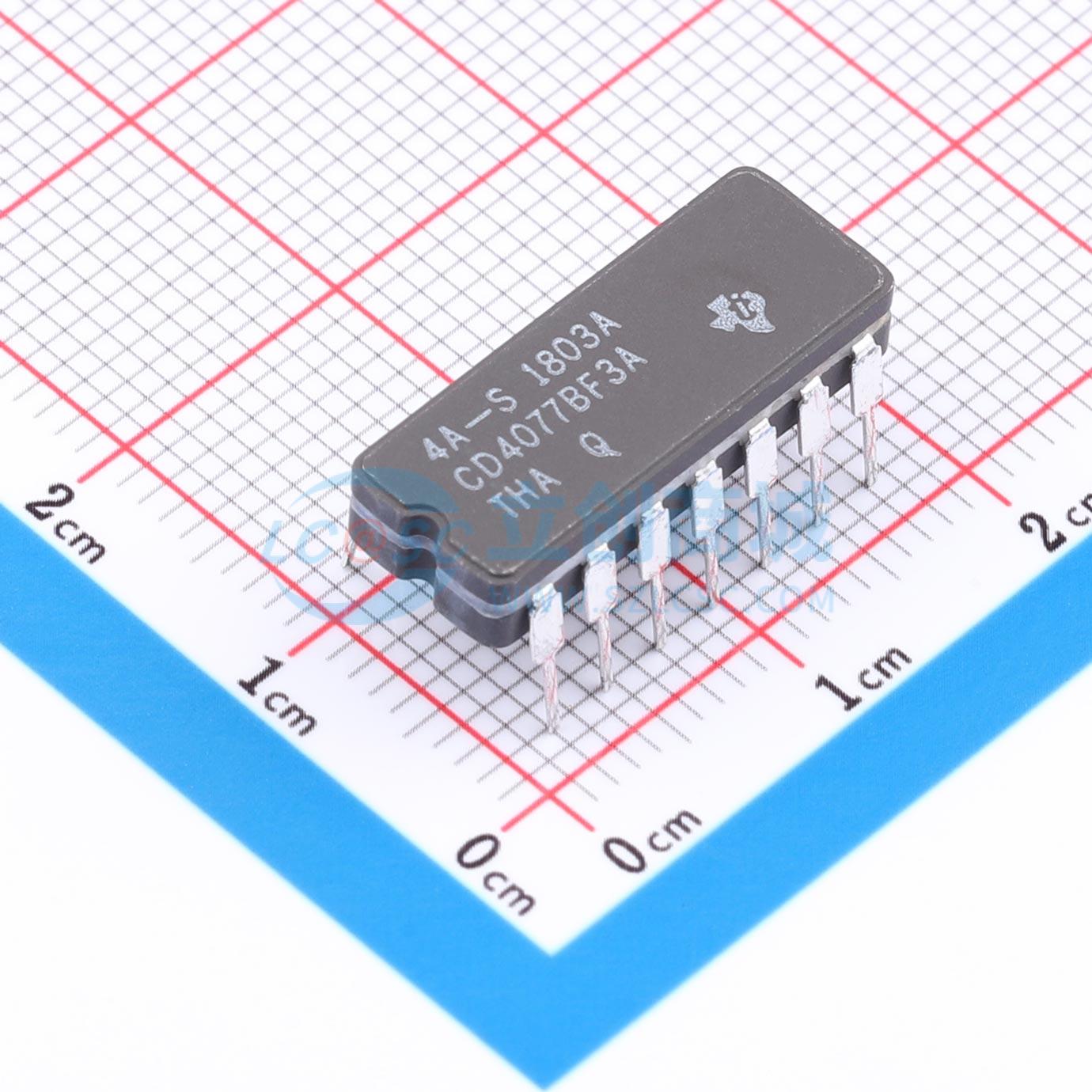

温馨提醒：图片仅供参考，商品以实物为准
CD4077BF3A
4 通道、4 输入、3V 至 18V XNOR(异或非）门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4077B-MIL 4 通道、4 输入、3V 至 18V XNOR（异或非）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4077BF3A
- 商品编号
- C5217263
- 商品封装
- CDIP(J)-14
- 包装方式
- 管装
- 商品毛重
- 151.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 同或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 14.95V；9.95V；4.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | CD4 | |
| 传播延迟(tpd) | 65ns@10V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
