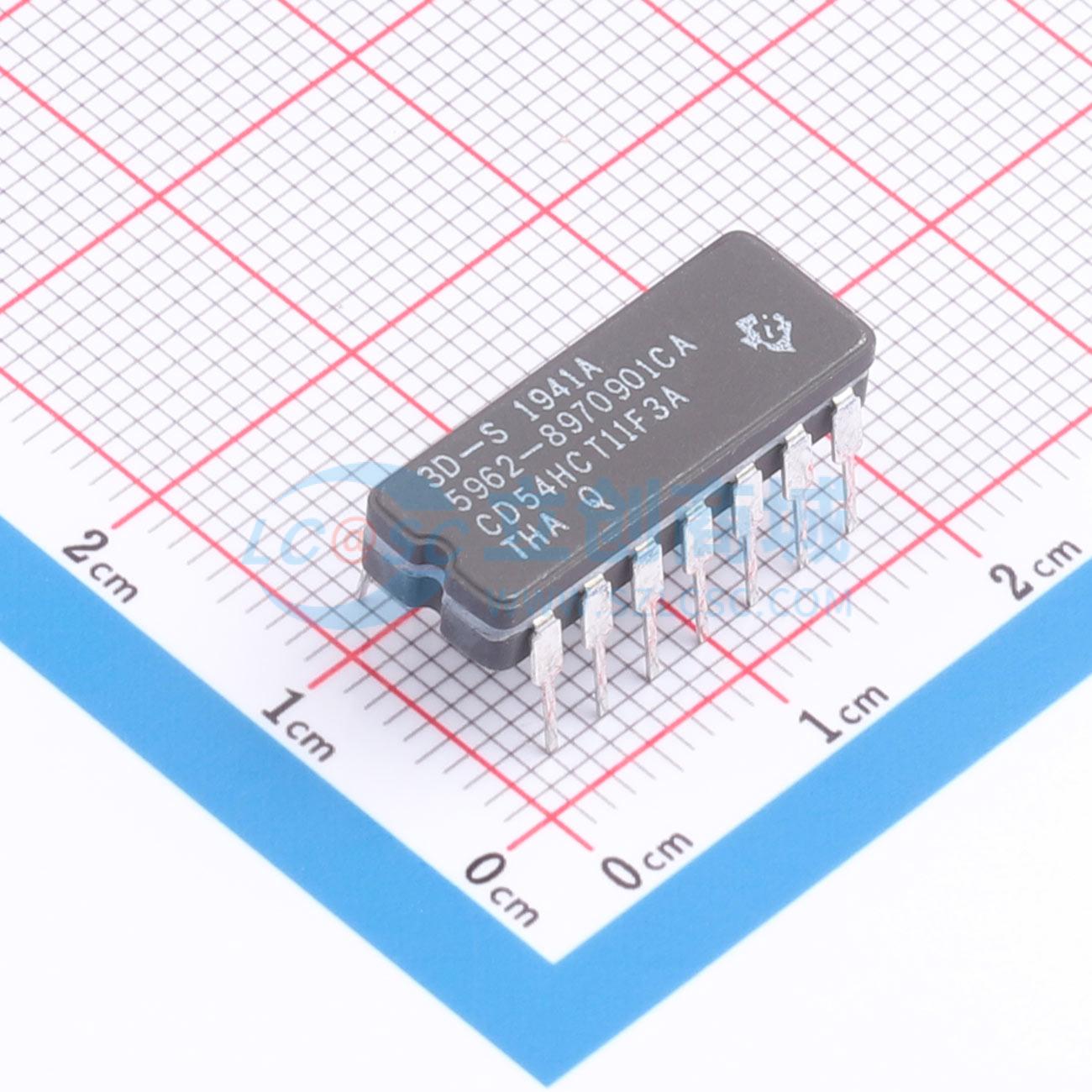

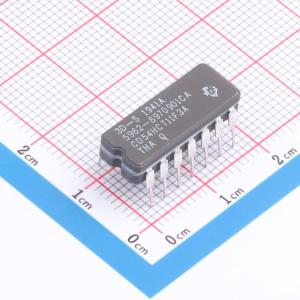

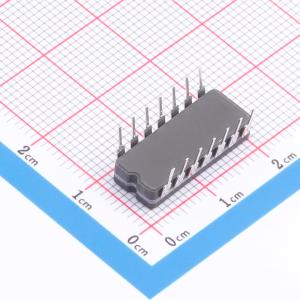

温馨提醒：图片仅供参考，商品以实物为准
CD54HCT11F3A
具有 TTL 兼容型 CMOS 输入的 3 通道、3 输入、4.5V 至 5.5V 与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD54HCT11 具有 TTL 兼容输入的 3 通道、3 输入、4.5V 至 5.5V 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD54HCT11F3A
- 商品编号
- C5217156
- 商品封装
- CDIP(J)-14
- 包装方式
- 管装
- 商品毛重
- 154.566667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 3 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 20mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V | |
| 输出低电平(VOL) | 100mV | |
| 系列 | CD54HCT | |
| 传播延迟(tpd) | 42ns@4.5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 推挽式 |
应用领域
- 直接控制电机控制器的RESET引脚
- 结合三个独立的复位信号为单个活动低复位信号
