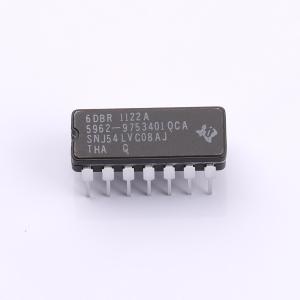

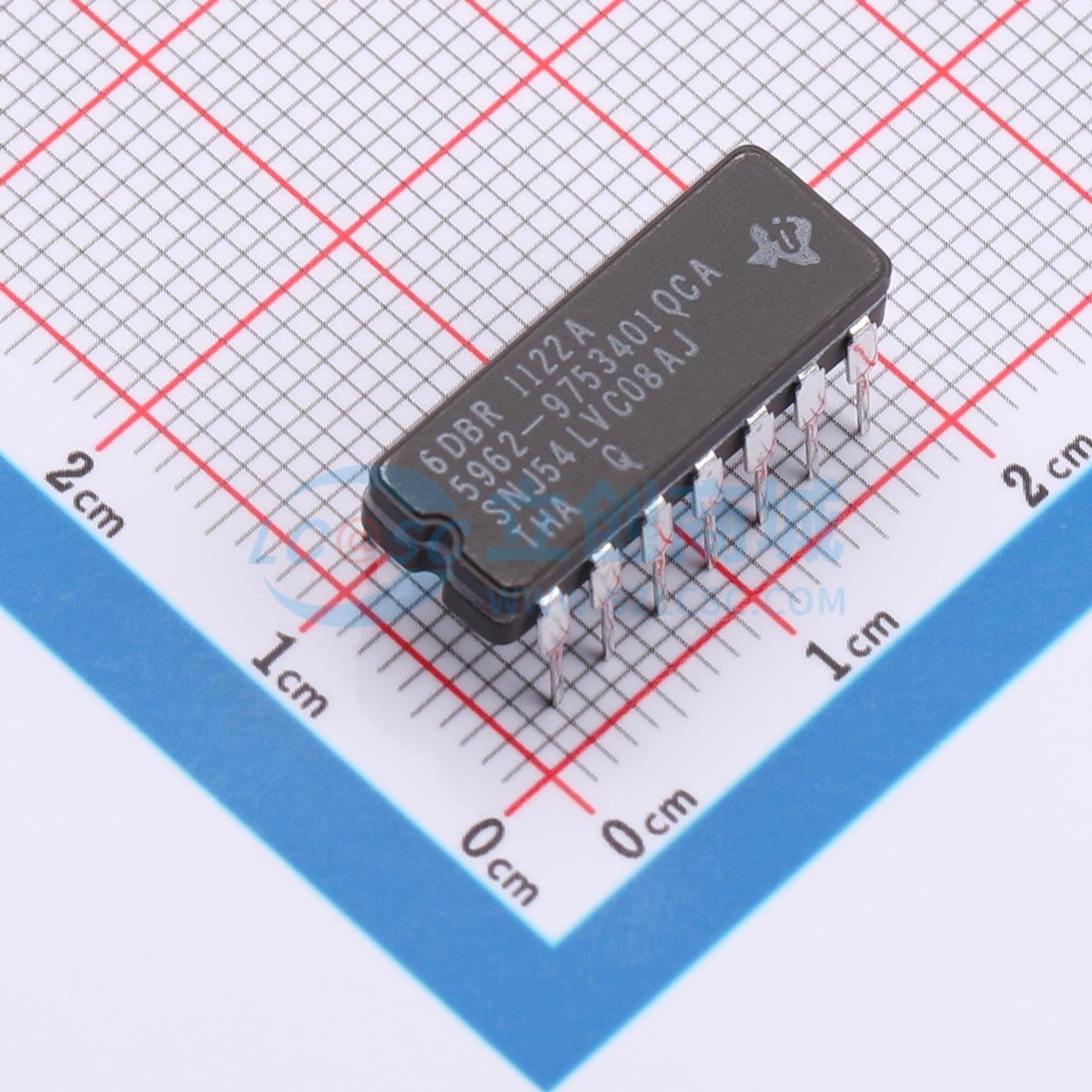

SNJ54LVC08AJ
4 通道、2 输入、1.65V 至 3.6V 与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54LVC08A 4 通道、双输入、1.65V 至 3.6V 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54LVC08AJ
- 商品编号
- C5217221
- 商品封装
- CDIP(J)-14
- 包装方式
- 管装
- 商品毛重
- 69.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.4V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 54LVC | |
| 传播延迟(tpd) | 4.1ns@3.3V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 推挽式 |
商品概述
SNx4LVC08A是四路2输入正与门器件，SN54LVC08A适用于2.7V至3.6V的电源电压工作范围，SN74LVC08A适用于1.65V至3.6V的电源电压工作范围。该器件可实现正逻辑下的布尔函数Y = A×B 或 Y = 非(A + 非B)，输入可由3.3V或5V器件驱动，可在混合3.3V/5V系统环境中用作电平转换器。
商品特性
- 闩锁性能超过250mA，符合JESD 17标准，ESD防护性能超过JESD 22标准
- ESD防护等级：人体模型2000V，机器模型200V，充电器件模型1000V
- SN74LVC08A工作电压范围1.65V至3.6V，SN54LVC08A工作电压范围2.0V至3.6V
- SNx4LVC08A提供-40℃至+85℃以及-40℃至+125℃两种工作温度范围规格，SN54LVC08A工作温度范围为-55℃至+125℃
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟为4.1ns
- VCC=3.3V，TA=25℃条件下，典型输出地弹小于0.8V
- VCC=3.3V，TA=25℃条件下，典型输出VOH下冲大于2V
- 具备平衡高驱动CMOS推挽输出、标准CMOS输入、钳位二极管、过压容限输入
应用领域
- 服务器
- LED显示屏
- 网络交换机
- I/O扩展器
- 基站处理器板
