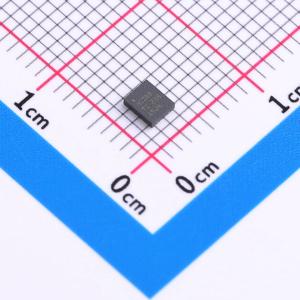

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS08BQAR
具有施密特触发输入的 4 通道、2 输入、2V 至 6V 低功耗与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HCS08 具有施密特触发输入的 4 通道、2 输入、2V 至 6V 高速 (12ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS08BQAR
- 商品编号
- C5217078
- 商品封装
- WQFN-14(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.074588克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1V~3V | |
| 输出高电平(VOH) | 5.4V~5.75V | |
| 输出低电平(VOL) | 220mV~330mV | |
| 系列 | 74HCS系列 | |
| 传播延迟(tpd) | 12ns@6V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
商品概述
此器件包含四个具有施密特触发输入的独立双输入与门。每个逻辑门以正逻辑执行布尔函数 Y = A • B
商品特性
- 宽工作电压范围：2V至6V
- 施密特触发输入可实现慢速或高噪声输入信号
- 低功耗
- Icc典型值为100nA
- 输入泄漏电流典型值为±100nA
- 电压为6V时，输出驱动为±7.8mA
- 工作环境温度范围： - 40℃至 +125℃
应用领域
- 将电源正常信号相结合
- 将使能信号相结合
