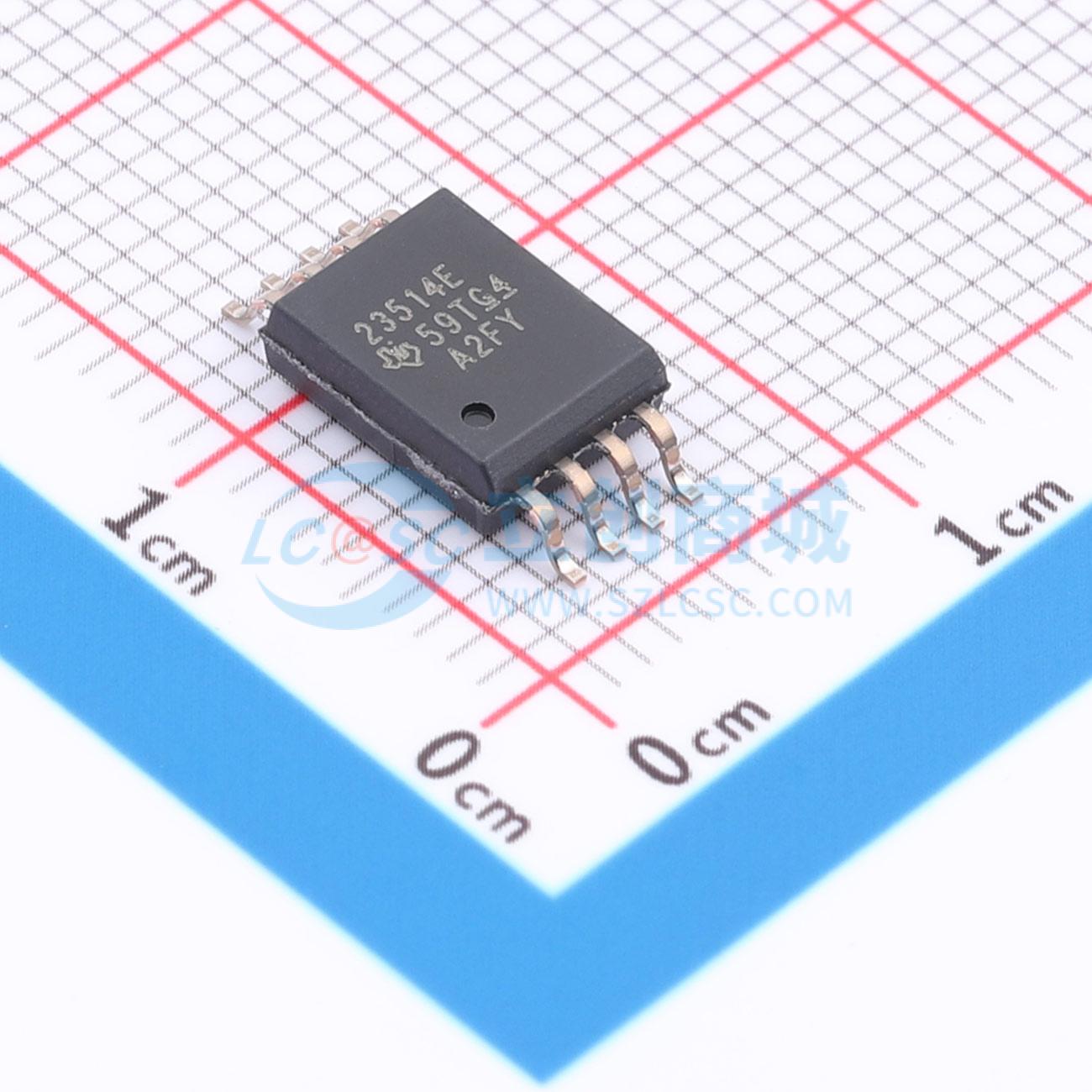

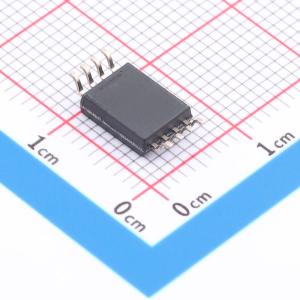

UCC23514EDWVR

UCC23514是一款光耦兼容的单通道隔离式栅极驱动器，适用于IGBT、MOSFET和SiC MOSFET，源极峰值输出电流为4.5 A，漏极峰值输出电流为5.3 A，具备5.0 kV RMS的增强隔离等级。33 V的高电源电压范围允许使用双极性电源，以有效驱动IGBT和SiC功率FET。UCC23514可驱动低端和高端功率FET。与基于标准光耦的栅极驱动器相比，其关键特性显著提升了性能和可靠性，同时在原理图和布局设计上保持引脚兼容。性能亮点包括高共模瞬态抗扰度（CMTI）、低传播延迟和小脉冲宽度失真。 严格的工艺控制使器件间的偏差极小。输入级采用仿真二极管（e-二极管），与传统LED相比，具有长期可靠性和出色的老化特性。它采用8引脚表面贴装7.5 mm×5.85 mm（典型值）SOIC封装，爬电距离和电气间隙≥8.5 mm，模塑料属于材料组I，相比漏电起痕指数（CTI）> 600 V。UCC23514的高性能和可靠性使其非常适合用于各类电机驱动器、太阳能逆变器、工业电源和电器设备。更高的工作温度为传统光耦以前无法支持的应用开辟了新机会。 UCC23514V选项在单个端子上提供栅极驱动输出。对于需要分开的栅极驱动输出的应用，UCC23514S版本提供两个独立的输出引脚OUTH和OUTL。UCC23514E版本适用于需要以独立COM引脚为参考的欠压锁定（UVLO）的应用，这有助于双极性栅极驱动电源应用。UCC23514M选项将晶体管的栅极连接到内部钳位，以防止米勒电流导致的误开启。

• 5.0 kV RMS单通道隔离式栅极驱动器，光耦兼容输入
• 与光隔离栅极驱动器引脚兼容，可直接升级
• 源极4.5 A、漏极5.3 A峰值输出电流
• 输出驱动器电源电压12 V至33 V
• 轨到轨输出
• 最大105 ns传播延迟
• 最大25 ns器件间延迟匹配
• 最大35 ns脉冲宽度失真
• 最小150 kV/μs共模瞬态抗扰度（CMTI）
• 隔离屏障寿命> 50年
• 输入级具备13 V反极性电压处理能力
• 爬电距离8.5 mm的DWV封装
• 工作结温TJ：-40℃至+150℃
• 安全相关认证（计划中）：
  • 符合DIN V VDE V 0884-11:2017-01标准的7000 VPK增强隔离
  • 符合UL 1577标准的5.0 kV RMS隔离1分钟，符合GB4943.1-2011的CQC认证

• 工业电机控制驱动器
• 工业电源、不间断电源（UPS）
• 太阳能逆变器
• 感应加热
