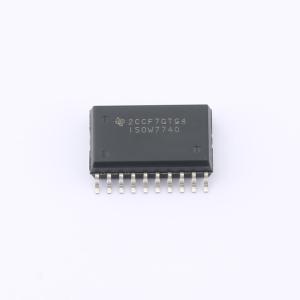

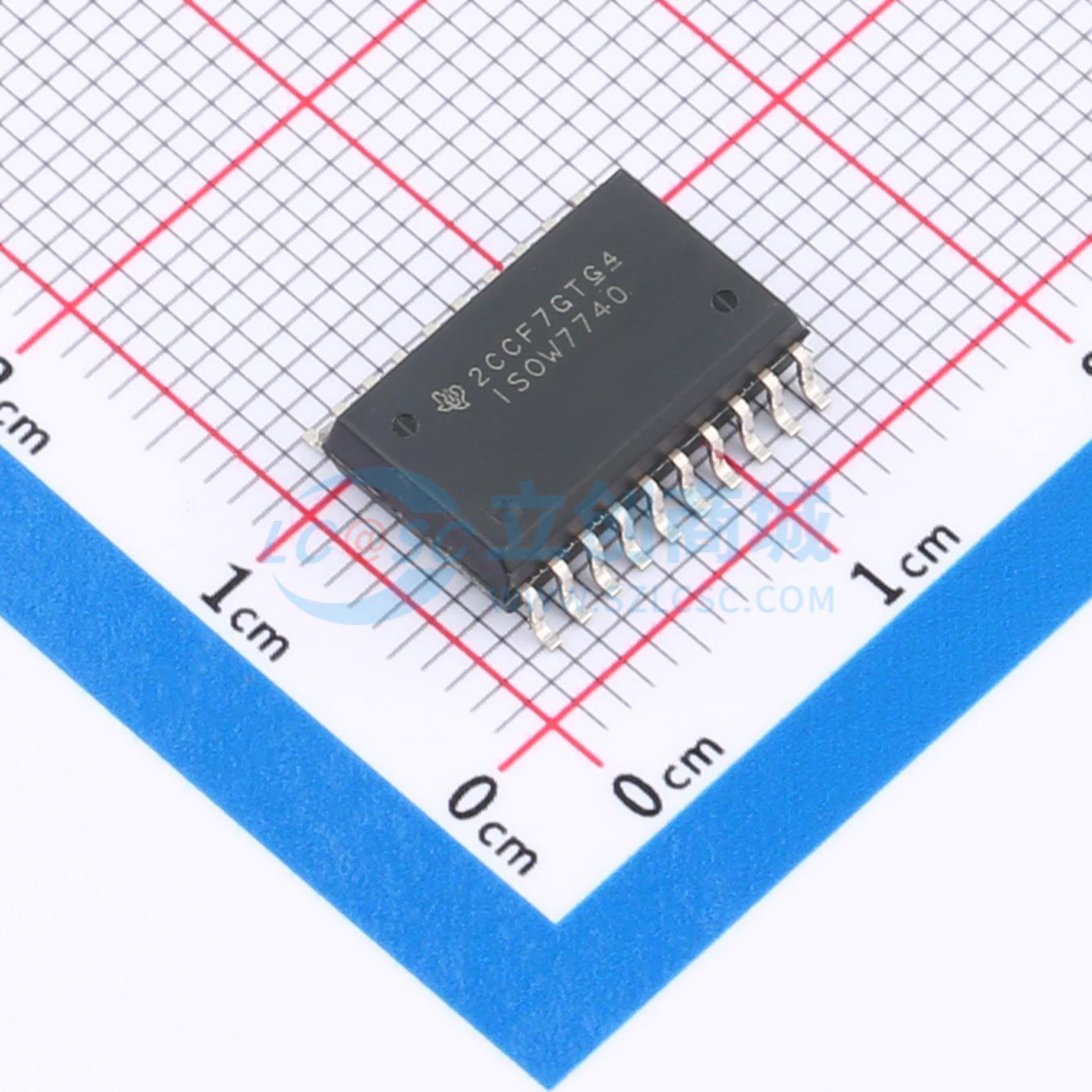

ISOW7740DFMR

ISOW77xx 器件系列是具有低辐射集成式高效电源转换器的电隔离四通道数字隔离器。集成式直流/直流转换器提供高达 550mW 的隔离式电源，无需在空间受限的隔离设计中使用单独的隔离式电源。 电源转换器可在 –40°C 至 +125°C 的宽工作环境温度范围内高效运行。该器件提供改进的发射性能，简化了电路板设计，并提供了铁氧体磁珠以进一步衰减发射。ISOW774x 设计时考虑了增强的保护功能，包括软启动来限制浪涌电流、过压和欠压锁定、EN/FLT 引脚上的故障检测、过载和短路保护以及热关机。 ISOW77xx 系列器件提供高电磁抗扰度，同时隔离 CMOS 或低电压互补金属氧化物半导体 (LVCMOS) 数字 I/O 。该信号隔离通道具有逻辑输入和输出缓冲器，由双电容二氧化硅 (SiO₂) 绝缘栅隔开，而电源隔离则采用由薄膜聚合物隔开的片上变压器作为绝缘材料。四通道 ISOW77xx 有五种可订购的配置，器件型号的最后一位数字表示反向通道的数量。例如，ISOW7740 有 4 个正向通道和 0 个反向通道，而 ISOW7743 将有 1 个正向通道和 3 个反向通道。如果输入信号丢失，则不具有 F 后缀的 ISOW77xx 器件默认输出高电平，具有 F 后缀的 ISOW77xx 器件默认输出低电平。通过在 PCB 上将 V₁₀ 和 VDD 连接在一起，ISOW774x 可在 3V 至 5.5V 的单一电源下运行。如果需要较低的逻辑电平，这些器件支持 1.71V 至 5.5V 逻辑电源 (V₁₀)，该电源独立于 3V 至 5.5V 的电源转换器电源 (VDD)。VISOIN 和 VISOOUT 需要通过铁氧体磁珠或通过 LDO 馈电连接到电路板。 这些器件有助于防止数据总线（例如，UART、SPI、RS - 485、RS - 232 和 CAN）或者其他电路上的噪声电流进入本地接地以及干扰或损坏敏感电路。通过创新的芯片设计和布线技术，该器件的电磁兼容性得到了显著增强，可缓解系统级 ESD、EFT 、浪涌和辐射合规性。器件采用 20 引脚 SOIC 宽体 (SOIC - WB) DFM 封装。

• 100 Mbps 数据速率
• 低辐射、低噪声的集成式直流/直流转换器辐射经过优化，符合 CISPR 32 和 EN 55032 B 类标准，在 2 层电路板上的裕度 > 5dB
• 25 MHz 的低频电源转换器可实现低噪声性能
• 低输出波纹：24mV
• 高效率输出功率
• 最大负载时的效率：46%
• 高达 0.55W 的输出功率
• VISOOUT 精度为 5%
• 5V 至 5V：最大可用负载电流 = 110mA
• 5V 至 3.3V：最大可用负载电流 = 140mA
• 3.3V 至 3.3V：最大可用负载电流 = 60mA
• 用于通道隔离器和电源转换器的独立电源
• 逻辑电源 (V₁₀): 1.71V 至 5.5V
• 电源转换器电源 (VDD): 3V 至 5.5V
• 优异的电磁兼容性 (EMC)
• 系统级 ESD、EFT 和浪涌抗扰性
• 在整个隔离栅具有 ±8kV IEC 61000 - 4 - 2 接触放电保护
• 增强型和基础型隔离选项
• 高 CMTI：100 kV/µs（典型值）
• 安全相关认证：
• 符合 DIN VDE V 0884 - 11:2017 - 01 标准的 VDE 增强型和基础型绝缘
• UL 1577 组件认证计划
• IEC 62368 - 1、IEC 61010 - 1、IEC 60601 - 1 和 GB 4943.1 - 2011 认证
• ISOW774xB 器件已列入计划
• 20 引脚宽体 SOIC 封装

• 工厂自动化
• 电机控制
• 电网基础设施
• 医疗设备
• 测试和测量
