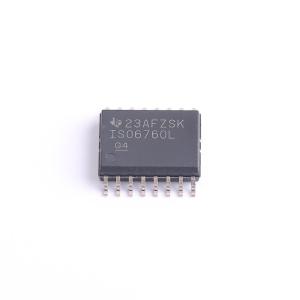

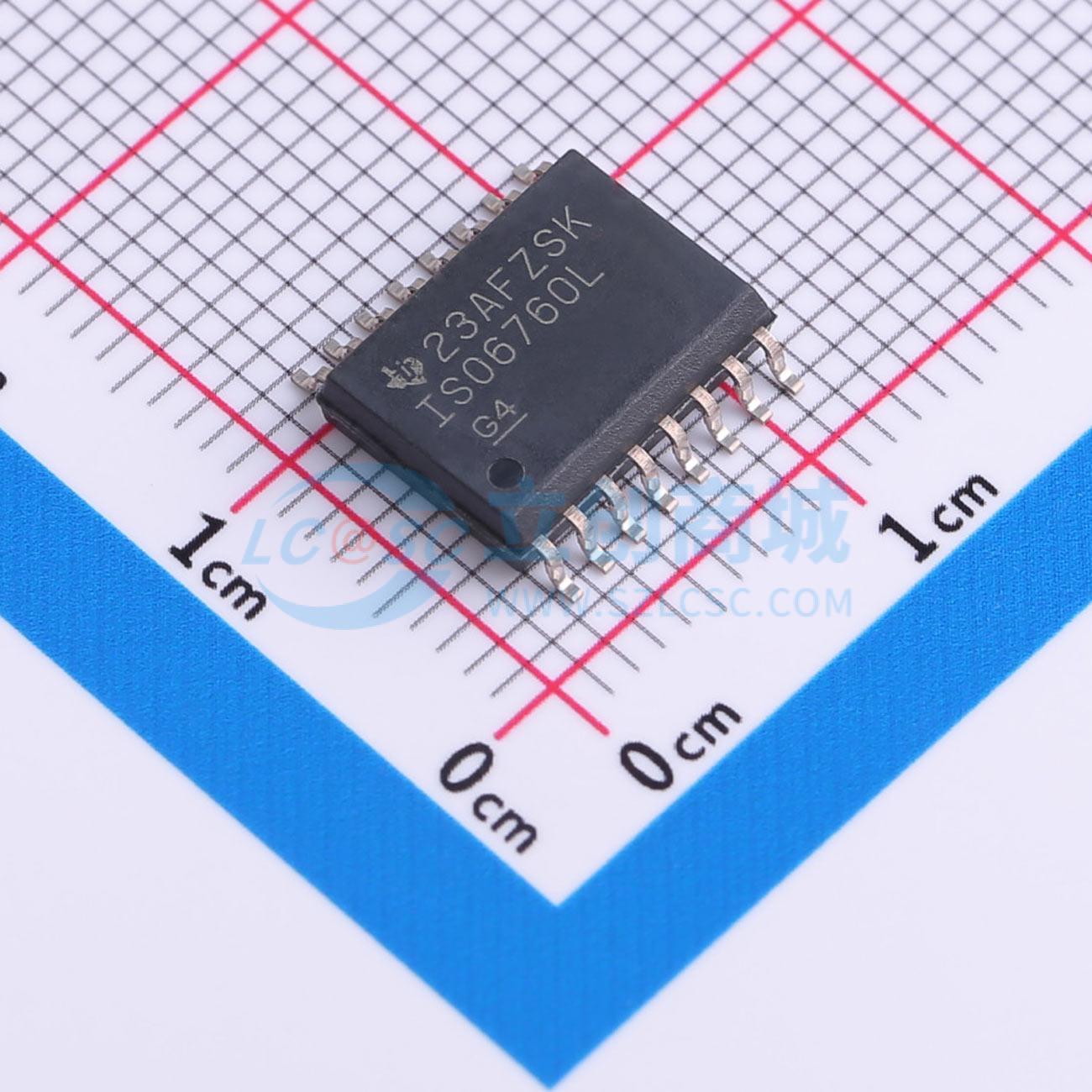

ISO6760LDWR

集成式互锁、50Mbps 六通道(6/0) 数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO6760L 集成式互锁、50Mbps 六通道 (6/0) 数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO6760LDWR
商品编号: C5216391
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.402788克(g)

商品参数

商品概述

ISO6760L和ISO6760LN器件是高性能的六通道数字隔离器，具备集成互锁功能，适用于根据UL 1577标准需要高达5000 V_RMS隔离额定值的应用。这些器件还获得了VDE、TUV、CSA和CQC认证。

ISO6760L系列器件集成了一系列逻辑门，为相邻通道提供硬件互锁功能。互锁特性确保通道对中的每个通道不会同时启用。如果通道对中的两个通道具有相同的输入逻辑，则输出逻辑将始终为低电平。ISO6760L系列器件的六个通道方向相同，在隔离CMOS或LVCMOS数字I/O时，以低功耗提供高电磁抗扰度和低辐射。每个隔离通道都有一个逻辑输入和输出缓冲器，由德州仪器（TI）的双电容二氧化硅（SiO₂）绝缘屏障分隔。

这些器件与智能功率模块（IPM）配合使用时，其互锁特性有助于防止在导通和关断事件期间，高端和低端栅极驱动器之间出现直通电流。六个通道（包括三对互锁电路）集成在一个16引脚SOIC宽体（DW）封装中，与光耦合器解决方案相比，节省空间超过50%。通过创新的芯片设计和布局技术，ISO6760L器件的电磁兼容性得到了显著增强，便于满足系统级ESD、EFT、浪涌和辐射要求。

商品特性

集成互锁功能的ISO6760
设计支持相邻通道的相反极性
三组配对的互锁通道
坚固的隔离屏障：
- 在1500 V_RMS工作电压下具有长使用寿命
- 高达5000 V_RMS的隔离额定值
- 高达10 kV的浪涌能力
- 典型共模瞬态抗扰度（CMTI）为±130 kV/μs
宽电源范围：1.71 V至1.89 V和2.25 V至5.5 V
通道输出有同相（ISO6760L）和反相（ISO6760LN）选项
50 Mbps数据速率
1.71 V至5.5 V电平转换
宽温度范围：-40℃至125℃
在1 Mbps时，每个通道典型电流为1.4 mA
强大的电磁兼容性（EMC）：
- 系统级ESD、EFT和浪涌抗扰度
- 低辐射
宽体SOIC（DW-16）封装
安全相关认证：DIN EN IEC 60747-17（VDE 0884-17）、UL 1577组件认可计划、IEC 62368-1、IEC 61010-1、IEC 60601-1和GB 4943.1认证

应用领域

电机驱动器
家电
电网
楼宇自动化

	属性	参数值
	商品目录	数字隔离器
	正向通道数	6
	反向通道数	0
	最大数据速率	50Mbps
	默认输出	低电平
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	130kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	1.71V~5.5V
	工作电压(VCCB)	1.71V~5.5V
	传播延迟(tpd)	20.5ns
