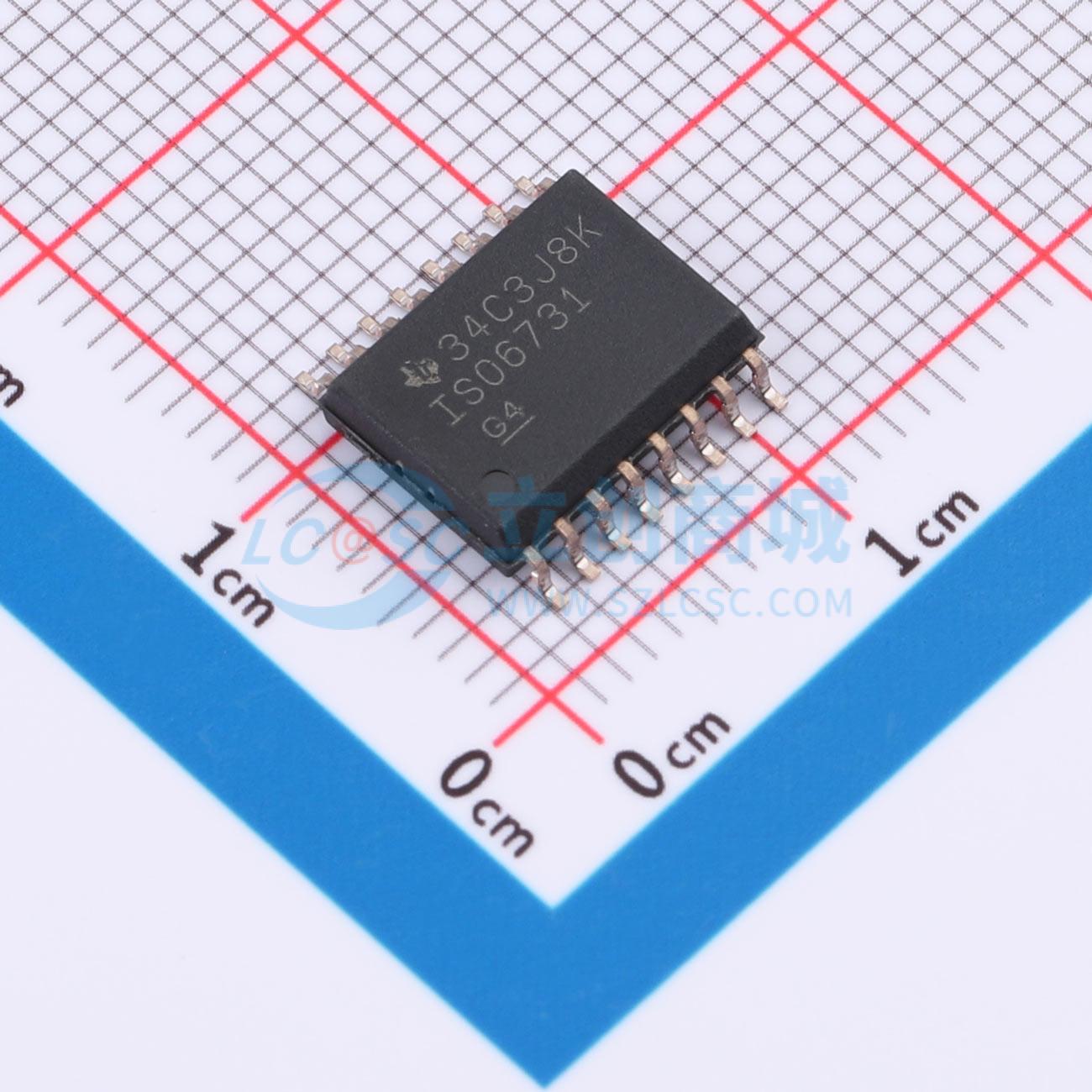

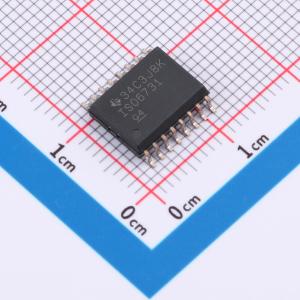

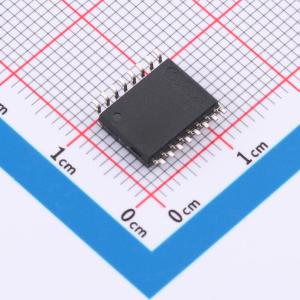

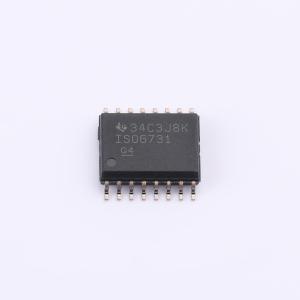

ISO6731QDWRQ1

汽车类通用三通道 2/1 数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO6731-Q1 汽车类通用三通道 2/1 数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO6731QDWRQ1
商品编号: C5216418
商品封装: SOIC-16
包装方式: 编带
商品毛重: 2.37克(g)

商品参数

商品概述

ISO6731-Q1 器件是高性能三通道数字隔离器，可提供符合 UL 1577 的 5000VRMS 隔离额定值，非常适合具有此类需求的成本敏感型应用。此器件还通过了 VDE、TUV、CSA 和 CQC 认证。在隔离互补金属氧化物半导体 (CMOS) 或低电压互补金属氧化物半导体 (LVCMOS) 数字 I/O 的同时，ISO6731-Q1 器件还可提供高电磁抗扰度和低辐射，并具备低功耗特性。每条隔离通道的逻辑输入和输出缓冲器均由 TI 的双电容二氧化硅 (SiO₂) 绝缘栅相隔离。该器件配有使能引脚，可用于在多主驱动应用中将各自的输出置于高阻抗状态。ISO6731-Q1 器件具有两个正向通道和一个反向通道。如果输入功率或信号出现损失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出低电平。低传播延迟：11ns（典型值）系统级 ESD、EFT 和浪涌抗扰性在整个隔离栅具有 ±8kV IEC 61000-4-2 接触放电保护低辐射该器件与隔离式电源结合使用，有助于防止 CAN 和 LIN 等数据总线上的噪声电流损坏敏感电路。凭借创新型芯片设计和布局技术，ISO6731-Q1 器件的电磁兼容性得到了显著增强，可缓解系统级 ESD、EFT 和浪涌问题并符合辐射标准。ISO6731-Q1 器件采用 16 引脚 SOIC 宽体 (DW) 封装，是对前几代器件的引脚到引脚的升级。宽体 SOIC (DW-16) 封装安全相关认证： DIN VDE V 0884-11:2017-01 UL 1577 组件认证计划 IEC 62368-1、IEC 61010-1、IEC 60601-1 GB 4943.1-2011 认证（正在申请中）

商品特性

可帮助进行功能安全系统设计的文档：ISO6731-Q1
具有符合 AEC-Q100 标准的下列特性：器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
满足 VDA320 隔离要求
50Mbps 数据速率稳健可靠的隔离栅：在 1500VRMS 工作电压下具有超长的寿命，隔离等级高达 5000V RMS，浪涌能力高达 10kV，CMTI 典型值为 ±75kV/μs
宽电源电压范围：1.71V 到 1.89V 和 2.25V 到 5.5V

应用领域

混合动力、电动和动力总成系统 (EV/HEV)
电池管理系统 (BMS)
车载充电器
牵引逆变器
直流/直流转换器
逆变器和电机控制

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	1
	最大数据速率	50Mbps

	属性	参数值
	默认输出	高电平
	隔离电压(Vrms)	5000
	CMTI(kV/us)	75kV/us
	工作温度	-40℃~+125℃
