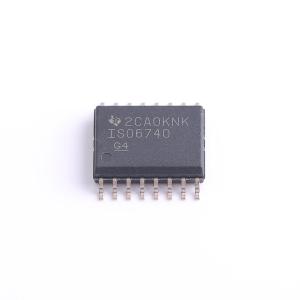

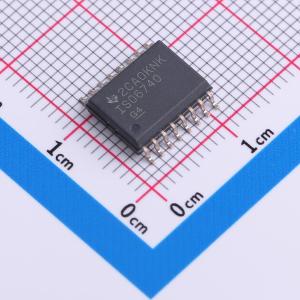

ISO6740DWR

通用四通道 4/0 数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO6740 通用四通道 4/0 数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO6740DWR
商品编号: C5216421
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.402788克(g)

商品参数

商品概述

ISO674x 器件是高性能四通道数字隔离器，可提供符合 UL 1577 的高达 5000V_RMS 隔离额定值，非常适合具有此类需求的成本敏感型应用。这些器件还通过了 VDE、TUV、CSA 和 CQC 认证。

在隔离 CMOS 或 LVCMOS 数字 I/O 的同时，ISO674x 器件可提供高电磁抗扰度、低干扰和低功耗特性。每条隔离通道的逻辑输入和输出缓冲器均由 TI 的双电容二氧化硅 (SiO₂) 绝缘栅相隔离。这些器件配有使能引脚，可用于在多主驱动应用中将各自的输出置于高阻抗状态。ISO6740 器件具有四条全部同向的通道，ISO6741 器件具有三条正向通道和一条反向通道，而 ISO6742 器件具有两条正向通道和两条反向通道。如果输入功率或信号出现损失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出低电平。

ISO674x 器件与隔离式电源结合使用，有助于防止 UART、SPI、RS - 485、RS - 232 和 CAN 等数据总线的噪声电流损坏敏感电路。凭借创新型芯片设计和布线技术，ISO674x 器件的电磁兼容性得到了显著增强，可轻松满足系统级 ESD、EFT、浪涌电流和辐射合规性。ISO674x 系列器件采用 16 引脚 SOIC 宽体 (DW) 封装，是对前几代器件的引脚对引脚升级版。

商品特性

提供功能安全
可提供用于功能安全系统设计的文档
50Mbps 数据速率
稳健可靠的隔离栅
在 1500V_RMS 工作电压下具有超长的寿命
隔离等级高达 5000V_RMS
浪涌能力高达 10kV
CMTI 典型值为 ±150kV/μs
宽电源电压范围：1.71V 到 1.89V 和 2.25V 到 5.5V
1.71V 至 5.5V 电平转换
默认输出高电平 (ISO674x) 和低电平 (ISO674xF) 选项
宽温度范围： -40℃ 至 125℃
1Mbps 时的每通道电流典型值为 1.6mA
低传播延迟：11ns（典型值）
优异的电磁兼容性 (EMC)
系统级 ESD、EFF 和浪涌抗扰性
在整个隔离栅具有 ±8kV IEC 61000 - 4 - 2 接触放电保护
低辐射
宽体 SOIC (DW - 16) 封装
安全相关认证：
- DIN EN IEC 60747 - 17 (VDE 0884 - 17)
- UL 1577 组件认证计划
- IEC 62368 - 1
- IEC 61010 - 1
- IEC 60601 - 1
- GB 4943.1

应用领域

电源
电网、电表
电机驱动器
工厂自动化
楼宇自动化
照明
电器

	属性	参数值
	商品目录	数字隔离器
	正向通道数	4
	反向通道数	0
	最大数据速率	50Mbps
	默认输出	高电平

	属性	参数值
	隔离电压(Vrms)	5000
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃
	传播延迟(tpd)	11ns
