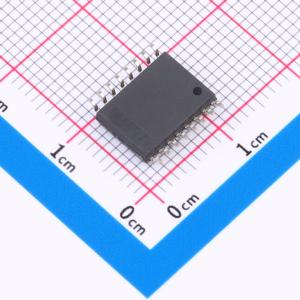

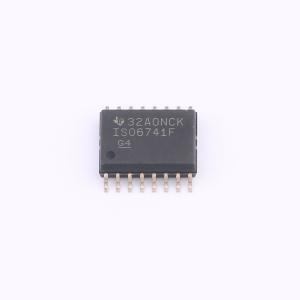

温馨提醒：图片仅供参考，商品以实物为准

ISO6741FQDWRQ1

汽车类、通用、四通道、3/1 数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO6741-Q1 汽车类、通用、四通道、3/1 数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO6741FQDWRQ1
商品编号: C5216423
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.537克(g)

商品参数

商品概述

ISO674x-Q1 器件是高性能四通道数字隔离器，可提供符合 UL 1577 的高达 5000VRMS 隔离额定值，非常适合具有此类需求的成本敏感型应用。这些器件还通过了 VDE、TUV、CSA 和 CQC 认证。满足 VDA320 隔离要求。在隔离 CMOS 或 LVCMOS 数字 I/O 的同时，ISO674x-Q1 器件可提供高电磁抗扰度、低干扰和低功耗特性。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅 (SiO₂) 绝缘栅相隔离。这些器件配有使能引脚，可用于在多主驱动应用中将各自的输出置于高阻抗状态。ISO6740-Q1 器件具有四条全部同向的通道，ISO6741-Q1 器件具有三条正向通道和一条反向通道，而 ISO6742-Q1 器件具有两条正向通道和两条反向通道。如果输入功率或信号出现损失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出低电平。ISO674x-Q1 器件与隔离式电源结合使用，有助于防止 CAN 和 LIN 等数据总线的噪声电流损坏敏感电路。凭借创新型芯片设计和布线技术，ISO674x-Q1 器件的电磁兼容性得到了显著增强，可轻松满足系统级 ESD、EFT、浪涌电流和辐射合规性。ISO674x-Q1 系列器件采用 16 引脚 SOIC 宽体 (DW) 封装，是对前几代器件的引脚对引脚升级版。

商品特性

可提供用于功能安全系统设计的文档
高性能四通道数字隔离器，提供符合 UL 1577 的高达 5000VRMS 隔离额定值
通过 VDE、TUV、CSA 和 CQC 认证
满足 VDA320 隔离要求
50Mbps 数据速率稳健可靠的隔离栅，在 1500VRMS 工作电压下具长工作寿命
隔离等级高达 5000VRMS，浪涌能力高达 10kV，CMTI 典型值为 ±150kV/μs
提供高电磁抗扰度、低干扰和低功耗特性
逻辑输入和输出缓冲器由双电容二氧化硅 (SiO₂) 绝缘栅相隔离
配有使能引脚，可在多主驱动应用中将输出置于高阻抗状态
低传播延迟：11ns（典型值）
优异的电磁兼容性 (EMC)，系统级 ESD、EFT 和浪涌抗扰性
在整个隔离栅具有 ±8kV IEC 61000 - 4 - 2 接触放电保护
低干扰 (EMI)
宽体 SOIC (DW - 16) 封装
安全相关认证：DIN VDE V 0884 - 11:2017 - 01、UL 1577 组件认证计划、IEC 62368 - 1、IEC 61010 - 1、IEC 60601 - 1、GB 4943.1 - 2011（正在申请中）

应用领域

混合动力、电动和动力总成系统 (EV/HEV)
电池管理系统 (BMS)
车载充电器
直流/直流转换器
逆变器和电机控制

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	1
	最大数据速率	50Mbps
	默认输出	低电平
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.25V~5.5V
	工作电压(VCCB)	2.25V~5.5V
	传播延迟(tpd)	11ns
