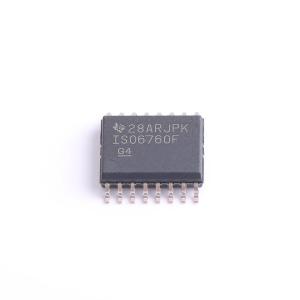

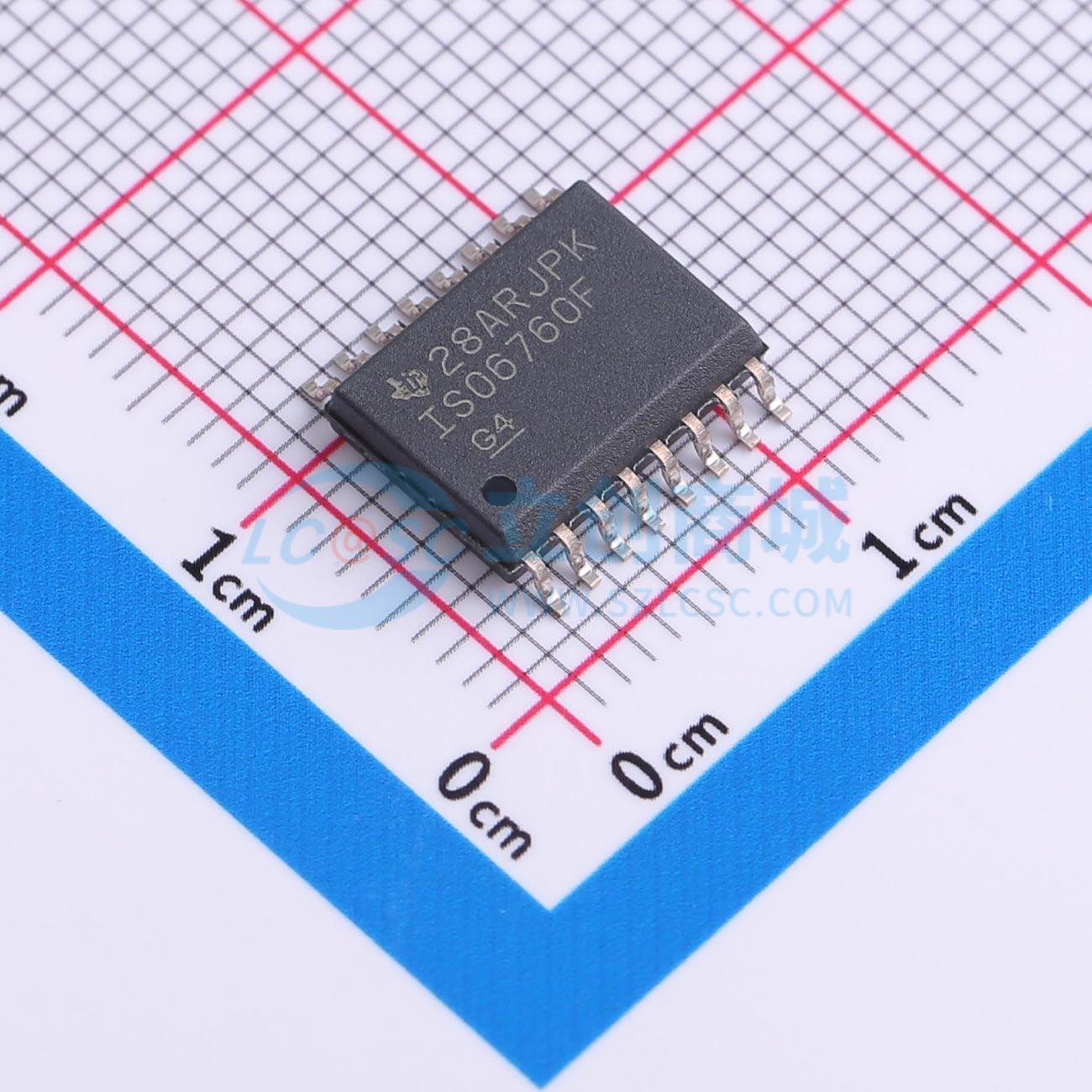

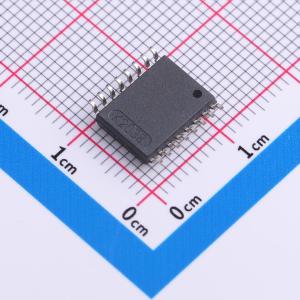

ISO6760FQDWRQ1

EMC 性能优异的汽车类通用 50Mbps 六通道(6/0) 数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO6760-Q1 EMC 性能优异的汽车类通用 50Mbps 六通道 (6/0) 数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO6760FQDWRQ1
商品编号: C5216374
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.402788克(g)

商品参数

商品概述

ISO676x-Q1 器件是高性能六通道数字隔离器，可提供符合 UL 1577 的 5000 VRMS 隔离额定值，非常适合具有此类需求的成本敏感型应用。这些器件还通过了 VDE、TUV、CSA 和 CQC 认证。在隔离 CMOS 或者 LVCMOS 数字 I/O 的同时，ISO676x-Q1 器件可提供高电磁抗扰度和低辐射，同时具备低功耗特性。每条隔离通道的逻辑输入和输出缓冲器均由 TI 的双电容二氧化硅 (SiO₂) 绝缘栅相隔离。ISO676x 系列器件采用所有可能的引脚配置，因此所有六个通道都可以处于同一方向，或者一个、两个或三个通道处于反向，而其余通道处于正向。如果输入功率或信号出现损失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出低电平。这些器件与隔离式电源结合使用，有助于防止 CAN 和 LIN 等数据总线上的噪声电流损坏敏感电路。凭借创新型芯片设计和布线技术，ISO676x-Q1 器件的电磁兼容性得到了显著增强，可缓解系统级 ESD、EFT 和浪涌问题并符合辐射标准。ISO676x-Q1 系列器件采用 16 引脚 SOIC 宽体 (DW) 封装，是对前几代器件的引脚到引脚的升级。

商品特性

具有符合 AEC - Q100 标准
器件温度等级 1: -40°C 至 +125°C 环境工作温度范围满足 VDA320 隔离要求
50Mbps 数据速率
稳健可靠的隔离栅：在 1500 VRMS 工作电压下具有超长的寿命；隔离等级高达 5000 V RMS；浪涌能力高达 10kV；CMTI 典型值为 ±150 kV/μs
宽电源电压范围：1.71V 到 1.89V 和 2.25V 到 5.5V
1.71V 至 5.5V 电平转换
默认输出高电平 (ISO676x - Q1) 和低电平 (ISO676xF - Q1) 选项
1Mbps 时的每通道电流典型值为 1.6mA
低传播延迟：11ns（典型值）
优异的电磁兼容性 (EMC)：系统级 ESD、EFT 和浪涌抗扰性；低辐射
宽体 SOIC (DW - 16) 封装
安全相关认证（待审核）：DIN VDE V 0884 - 11:2017 - 01；UL 1577 组件认证计划；IEC 62368 - 1、IEC 61010 - 1、IEC 60601 - 1 和 GB 4943.1 - 2011 认证

应用领域

混合动力、电动和动力总成系统 (EV/HEV)
电池管理系统 (BMS)
车载充电器
直流/直流转换器
逆变器和电机控制

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	6
	反向通道数	0
	最大数据速率	50Mbps
	默认输出	低电平
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	1.71V~5.5V
	工作电压(VCCB)	1.71V~5.5V
	传播延迟(tpd)	11ns
