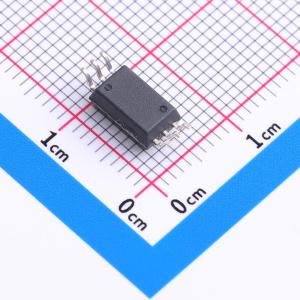

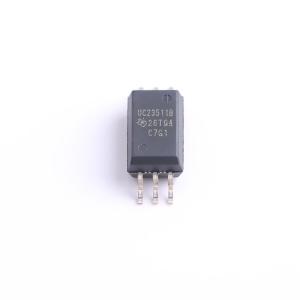

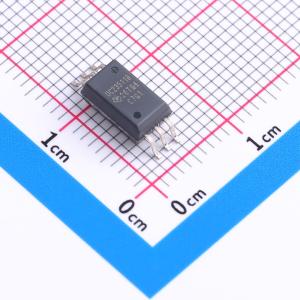

UCC23511BDWYR

描述: UCC23511是一款适用于IGBT、MOSFET和SiCMOSFET的光兼容单通道隔离式栅极驱动器，具有1.5A峰值拉电流和2A峰值灌电流以及5.7kVRMS增强型隔离额定值。33V的高电源电压范围允许使用双极电源来有效驱动IGBT和SiC功率FET。UCC23511可以驱动低侧和高侧功率FET。与基于光耦合器的标准栅极驱动器相比，此器件的主要特性和特征可显著提高性能和可靠性，同时在原理图和布局设计中保持引脚对引脚兼容性。性能亮点包括高共模瞬态抗扰度(CMTI)、低传播延迟和小脉宽失真。严格的过程控制可实现较小的器件间偏移。输入级是仿真二极管，这意味着与传统的LED相比，具有长期可靠性和出色的老化特性。它采用扩展型SO6封装，爬电距离和间隙 >8.5mm，来自材料组I的模压化合物的相对漏电起痕指数 (CTI) > 600V。UCC23511具有高性能和高可靠性，非常适合所有类型的电机驱动器、光伏逆变器、工业电源和电器。更高的工作温度为传统光耦合器以前无法支持的应用开辟了机会。
品牌名称: TI(德州仪器)
商品型号: UCC23511BDWYR
商品编号: C5216341
商品封装: SOIC-6-300mil
包装方式: 编带
商品毛重: 0.955克(g)

商品参数

商品概述

UCC23511是一款适用于IGBT、MOSFET和SiCMOSFET的光兼容单通道隔离式栅极驱动器，具有1.5A峰值拉电流和2A峰值灌电流以及5.7kVRMS增强型隔离额定值。33V的高电源电压范围允许使用双极电源来有效驱动IGBT和SiC功率FET。UCC23511可以驱动低侧和高侧功率FET。与基于光耦合器的标准栅极驱动器相比，此器件的主要特性和特征可显著提高性能和可靠性，同时在原理图和布局设计中保持引脚对引脚兼容性。性能亮点包括高共模瞬态抗扰度(CMTI)、低传播延迟和小脉宽失真。严格的过程控制可实现较小的器件间偏移。输入级是仿真二极管，这意味着与传统的LED相比，具有长期可靠性和出色的老化特性。它采用扩展型SO6封装，爬电距离和间隙 >8.5mm，来自材料组I的模压化合物的相对漏电起痕指数 (CTI) > 600V。UCC23511具有高性能和高可靠性，非常适合所有类型的电机驱动器、光伏逆变器、工业电源和电器。更高的工作温度为传统光耦合器以前无法支持的应用开辟了机会。

商品特性

具有光兼容输入的5.7kVRMS单通道隔离式栅极驱动器
适用于光隔离式栅极驱动器的引脚对引脚普适版升级
1.5A拉电流/2A灌电流，峰值输出电流
最高33V输出驱动器电源电压
8V(B)或12V VCUVLO选项
轨到轨输出
105ns（最大值）传播延迟
25ns（最大值）器件间延迟匹配
35ns（最大值）脉宽失真度
150kV/μs（最小值）共模瞬态抗扰度(CMTI)
隔离栅寿命大于50年
输入级具有13V反极性电压处理能力，支持互锁
扩展型SO - 6封装，爬电距离和间隙大于8.5mm
运行结温Tj： -40°C至 +150°C
安全相关认证（计划）：
- 符合UL1577标准且长达1分钟的5.7kVRMS隔离
- 符合DIN V VDE V0884 - 11:2017 - 01标准的8000VPK增强型隔离
- 获得CQC认证，符合GB4943.1 - 2011标准

应用领域

工业电机控制驱动
工业用电源，UPS
光伏逆变器
感应加热

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	隔离式栅极驱动器
	驱动配置	低边；高边
	隔离电压(Vrms)	5700
	负载类型	IGBT；MOSFET
	通道数	1
	拉电流(IOH)	1.5A
	灌电流(IOL)	2A

	属性	参数值
	工作温度	-40℃~+150℃@(Tj)
	上升时间(tr)	28ns
	下降时间(tf)	25ns
	传播延迟 tpLH	105ns
	传播延迟 tpHL	105ns
	CMTI(kV/us)	150kV/us
	驱动侧工作电压	10V~33V
