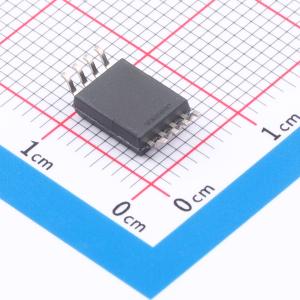

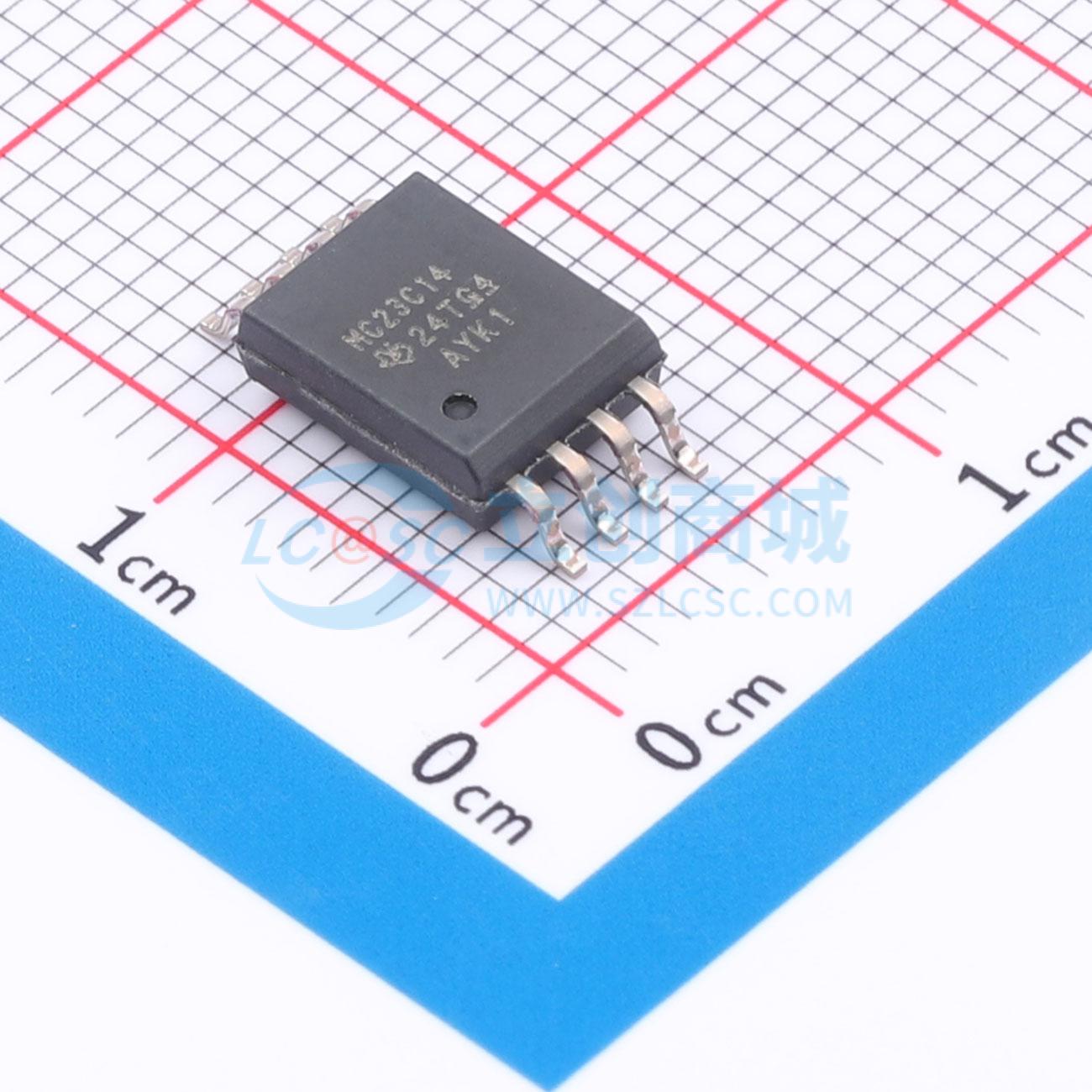

AMC23C14DWVR

AMC23C14 是一款响应时间较短的双路隔离式窗口比较器。开漏输出与输入电路由高度抗电磁干扰性的隔离栅隔开。该隔离栅经认证可提供高达 5kVRMS 的增强型电隔离，符合 VDE 0884-17 和 UL1577 标准，并且可支持最高 1kVRMS 的工作电压。 两个比较器的窗口电压都以 0V 为中心，这表示如果正向或负向输入超出阈值，则比较器就会跳变。一个比较器具有 ±300 mV 的固定阈值，第二比较器通过单个外部电阻器具有 ±20 mV 至 ±300mV 的可调节阈值。 AMC23C14 还支持只有正比较器的模式。当 REF 引脚上的电压大于 550mV 时，负比较器会被禁用，仅正比较器正常运行。此模式下的基准电压可高达 2.7V。此模式对于监测正电压电源时尤其有用。 AMC23C14 采用 8 引脚宽体 SOIC 封装，其额定工业级工作温度范围为 -40°C 至 +125°C。

• 高侧电源具有宽电压范围：3V 至 27V
• 低侧电源电压范围：2.7V 至 5.5V
• 双路窗口比较器：
  • 窗口比较器 1: ±20mV 至 ±300mV 可调阈值
  • 窗口比较器 2: ±300mV 固定阈值
• 支持正比较器模式：
  • Cmp0: 600mV 至 2.7V 可调阈值
  • Cmp2: 300mV 固定阈值
  • Cmp1 和 Cmp3：禁用阈值调整
• 基准：100μA，±1%
• 跳变阈值误差：250mV 时为 ±1%（最大值）
• 开漏输出传播延迟：280ns（典型值）
• 高 CMTI：15V/ns（最小值）
• 安全相关认证：
  • 符合 DIN EN IEC 60747-17 (VDE 0884-17) 的 7000VPK 增强型隔离
  • 5000VRMS 隔离，符合 UL1577 标准且持续时长为 1 分钟
• 可在更大的工业级温度范围内正常工作：-40°C 至 +125°C

• 在下述器件中进行过流或过压检测：
  • 电机驱动器
  • 变频器
  • 光伏逆变器
  • 直流/直流转换器
