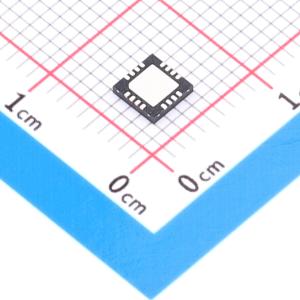

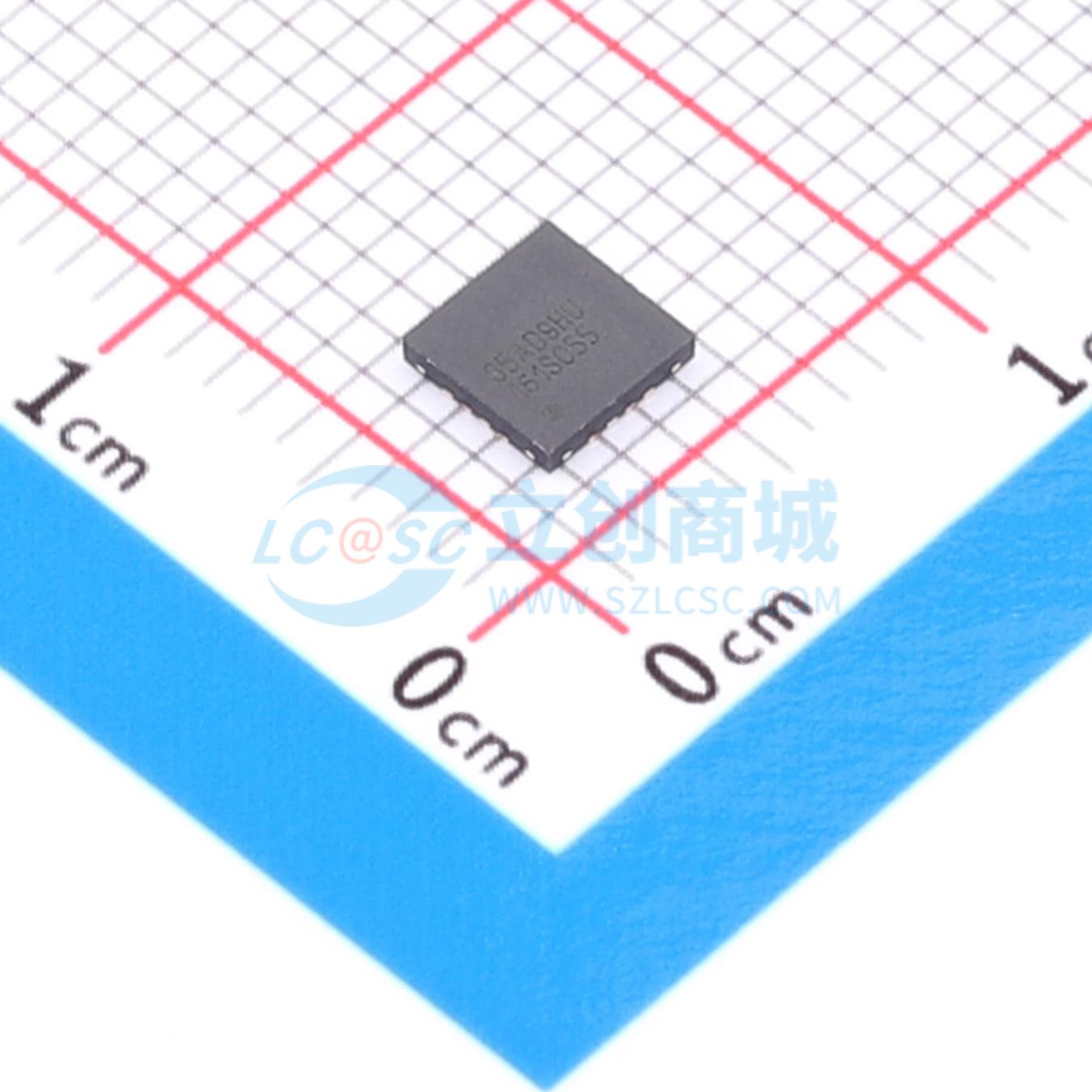

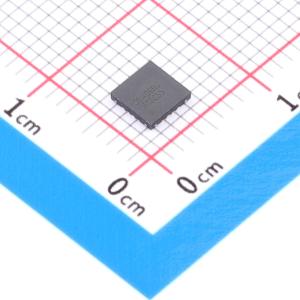

温馨提醒：图片仅供参考，商品以实物为准

DAC161S055CISQX/NOPB

DAC161S055精密16bit缓冲电压输出DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16位DAC，带有双缓冲SPI，异步加载DAC和复位引脚，兼容1.8V控制器，缓冲电压输出具有轨到轨能力，宽电压参考范围+2.5V至VA，工作温度范围-40℃至+105℃，封装在16引脚WQFN中。
品牌名称: TI(德州仪器)
商品型号: DAC161S055CISQX/NOPB
商品编号: C5215509
商品封装: WQFN-16(4x4)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

DAC161S055是一款精密的16位、带缓冲电压输出的数模转换器（DAC），其工作电源电压范围为2.7V至5.25V，并有一个独立的I/O电源引脚，该引脚的工作电压可低至1.7V。片上精密输出缓冲器提供轨到轨输出摆幅，典型建立时间为5微秒。外部电压基准可设置在2.5V至VA（模拟电源电压）之间，以提供尽可能宽的动态输出范围。四线SPI兼容接口的时钟速率最高可达20 MHz。该器件支持菊花链连接和数据回读功能。板载上电复位（POR）电路确保输出在上电时处于已知状态。 DAC161S055具有上电值引脚（MZB）、加载DAC引脚（LDACB）和DAC清零（CLRB）引脚。MZB可将启动输出电压设置为地或中间值。LDACB用于更新输出，允许多个DAC同时更新其输出。CLRB可用于将输出信号复位到由MZB确定的值。 DAC161S055具备掉电选项，在器件不使用时可降低功耗。它采用16引脚WQFN封装。

商品特性

带双缓冲SPI接口的16位数模转换器
异步加载DAC和复位引脚
与1.8V控制器兼容
具备轨到轨能力的缓冲电压输出
+2.5V至VA的宽电压基准范围
-40℃至±105℃的宽温度范围
采用16引脚WQFN封装

应用领域

过程控制
自动测试设备
可编程电压源
通信系统
数据采集
工业可编程逻辑控制器（PLC）
便携式电池供电仪器

优惠活动

购买数量

(4500个/圆盘，最小起订量 1 个)

个

起订量：1 个4500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	SPI
	工作电压	2.7V~5.25V
	稳定时间	5us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	3LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	外置
	数据速率	20MHz
	静态电流	750uA
