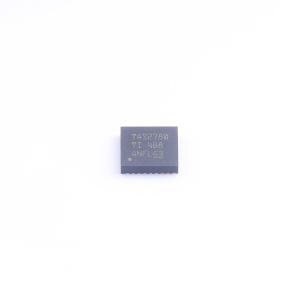

温馨提醒：图片仅供参考，商品以实物为准

TAS2780RYAR

具有 I/V 检测功能、提供扬声器保护的 25W 数字输入、4.5V 至 23V、6A 峰值智能放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TAS2780 具有 I/V 检测功能、提供扬声器保护的 25W 数字输入、4.5V 至 24V 6A 峰值智能放大器
品牌名称: TI(德州仪器)
商品型号: TAS2780RYAR
商品编号: C5214951
商品封装: HRQFN-30(4x3.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TAS2780 是一款单声道数字输入 D 类音频放大器，专门针对将高峰值功率有效驱动到小型扬声器进行了优化。D 类放大器在 18V 电源电压下可向 4Ω 负载提供 25W 的连续功率，且 THD+N 小于 1%。宽输入电压范围和高输出功率使该放大器具有出色的通用性，能够与电池或线路供电系统搭配使用。 TAS2780 可用作常规放大器或与基于主机的扬声器保护算法搭配使用。集成的扬声器电压和电流感测功能可通过 I2S 返回路径将扬声器状况实时反馈到保护算法。 Y 桥电源架构可通过在内部选择电源来实现理想余量，从而提高放大器效率。具有多个阈值的欠压保护方案能够在电源出现压降时减少信号路径中的增益。最多八个 TAS2780 器件可通过 I2S/TDM 和 I2C 接口共用一根公共总线。 TAS2780 器件采用 30 引脚 HR - QFN 封装，可实现紧凑的 PCB 尺寸。

商品特性

适用于 D 类输出级的 23V 电源 Y 桥多级电源架构
展频控制
超声波输出支持高达 40kHz 频率
输出功率：25W，1% THD + N（4Ω，18V）；30W 最大输出功率，10% THD + N
效率（1% THDN）和功耗：1W 时为 83%，4Ω，PVDD = 12V，VBAT1S = 3.8V；1W 时为 83%，8Ω，PVDD = 18V，VBAT1S = 5V；1W 时为 85%，4Ω，PVDD = 18V，VBAT1S = 5V；15W 时为 89%，4Ω，PVDD = 18V，VBAT1S = 5V；15W 时为 93%，8Ω，PVDD = 18V，VBAT1S = 5V
硬件关断模式下电流低于 0.5μA
电源和管理：PVDD：3V 至 23V；VBAT1S：2.7V 至 5.5V；AVDD：1.8V；IOVDD：1.8V/3.3V
接口和控制：用于回声消除的 SDOUT；I2S/TDM：8 个通道（32 位），运行速率达 96KSPS；I2C：可选择地址，超快速模式；芯片间通信总线；44.1kHz 至 96kHz 采样率
集成扬声器管理、保护功能和 EMI：针对扬声器保护的实时 IV 感测；短路和开路负载保护；热保护和过流保护；带功率限制器的欠压保护；过功率和低电池电量保护；PVDD 和 VBAT1S 电源跟踪限制器；热折返；后置滤波器反馈输出压摆率控制

应用领域

笔记本电脑和台式机
智能扬声器
平板电脑和手持设备
无线扬声器

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	25W×1@4Ω；30W×1@4Ω
	工作电压	3V~24V

	属性	参数值
	总谐波失真+噪声(THD+N)	1%
	工作温度	-40℃~+85℃
	信噪比	110dB
	电源纹波抑制比(PSRR)	118dB
	效率	83%；89%；85%；93%
