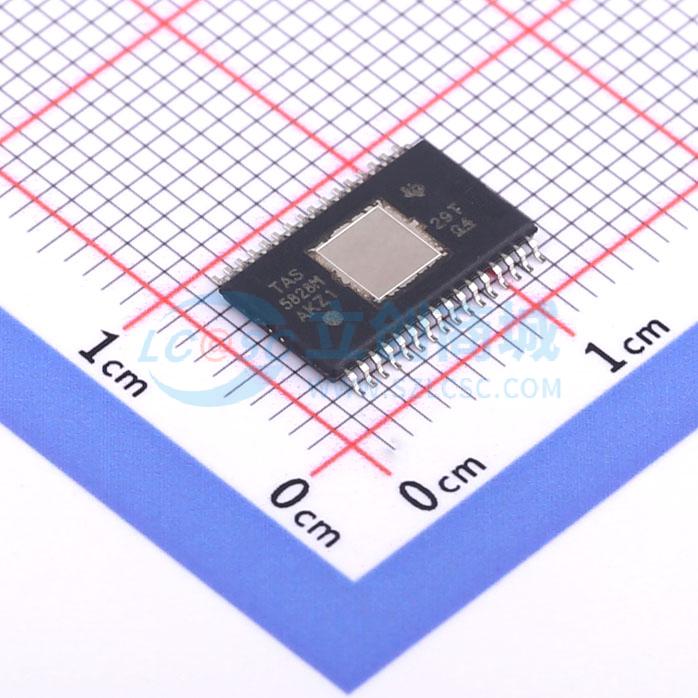

温馨提醒：图片仅供参考，商品以实物为准

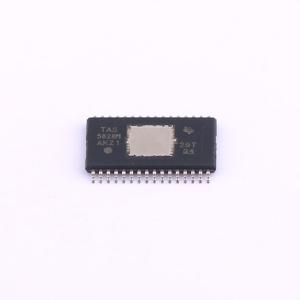

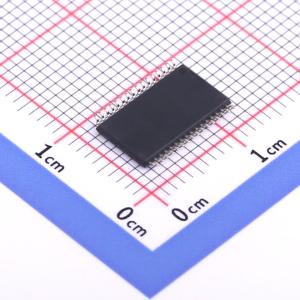

TAS5828MDADR

具有集成音频处理器的 50W 立体声、数字输入、高性能、闭环、D 类音频放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TAS5828M 具有集成音频处理器的 50W 立体声、数字输入、高性能、闭环、D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS5828MDADR
商品编号: C5214953
商品封装: HTSSOP-32
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

	属性	参数值
	电源纹波抑制比(PSRR)	72dB
	效率	90%
	功能特性	数字编程增益；使能/关断功能；过压保护；内置音频处理
	工作电压	4.5V~26.4V
	工作温度	-40℃~+85℃

商品概述

TAS5828M 是一款立体声、高性能闭环 D 类放大器，具有集成的音频处理器和高达 192kHz 的架构。软件控制模式启动后，TAS5828M 不仅实现了经典BQ、3 频带 DRC 和 AGL，还实现了 Hybrid-Pro 专有算法。Hybrid-Pro 算法可检测即将发生的音频功率需求，并通过 Hybrid-Pro 反馈引脚 (HPFB) 为前直流/直流转换器提供 PWM 格式控制信号。TAS5828M 支持长达 4ms 的音频信号延迟缓冲，以实现可预测的包络跟踪，这大大有助于防止因 DC-DC 电压调整而导致音频削波。在设置为硬件控制模式时，TAS5828M 通过引脚配置支持开关频率、模拟增益、BTL/PBTL 模式和逐周期电流限制阈值。此模式专为免去终端系统软件驱动程序集成工作而设计。

商品特性

灵活音频 I/O
支持 32kHz、44.1kHz、48kHz、88.2kHz、96kHz、192kHz 采样率
支持用于音频监控、子通道或回声消除的 I2S、LJ、RJ、TDM 和 SDOUT
支持三线制数字音频接口（无需 MCLK）
高效 D 级调制，电源效率高于 90%，RDSon 为 90mΩ
支持多路输出配置
2.0 模式下（4Ω、23V、THD+N=1%），可提供 2 × 50W 的输出功率
2.0 模式下（6Ω、24V、THD+N=1%），可提供 2 × 40W 的输出功率
1.0 模式下（2Ω、23V、THD+N=1%），可提供 1 × 100W 的输出功率
1.0 模式下（3Ω、24V、THD+N=1%），可提供 1 × 80W 的输出功率
出色的音频性能
1W、1kHz、PVDD = 12V 的条件下，THD + N≤ 0.03%
SNR ≥ 110dB（A 加权），ICN ≤ 40µVRMS
灵活处理特性
每通道 12 个 BQ、电平计
3 频带高级 DRC + 2 个 BQ + AGL + 2 个 BQ
支持 48kHz、96kHz、192kHz 处理器采样
内置混合器、音量、动态 EQ、输出交叉开关
支持 PVDD 检测和 Hybrid-Pro 算法音频信号跟踪
灵活电源配置
PVDD:4.5V 至 26.4V
DVDD 和 I/O:1.8V 或 3.3V
集成出色的自我保护功能
支持过流错误 (OCE)
支持逐周期电流限制
支持过热警告 (OTW)
支持过热错误 (OTE)
支持欠压和过压锁定 (UVLO/OVLO)
支持 PVDD 压降检测
轻松系统集成
支持 I2C 软件或硬件控制模式
与开环器件相比，所需的无源器件更少

应用领域

电池供电扬声器
无线、蓝牙扬声器
条形音箱和低音炮
散热或效率敏感型音频系统

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	80W×1@3Ω；40W×2@6Ω；50W×2@4Ω；100W×1@2Ω
	静态电流(Iq)	39mA
	信噪比	111dB
