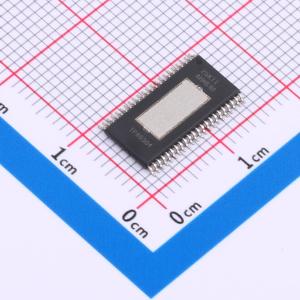

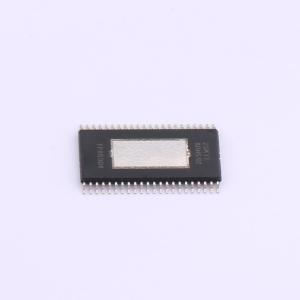

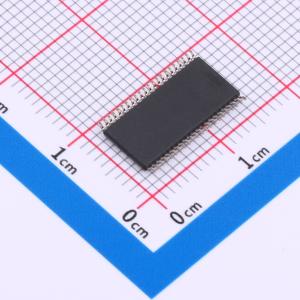

TPA6304QDDVRQ1

45W、2.1MHz 模拟输入 4 通道汽车 D 类 Burr-Brown 音频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA6304-Q1 45W、2.1MHz 模拟输入 4 通道汽车 D 类 Burr-Brown™ 音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA6304QDDVRQ1
商品编号: C5214954
商品封装: HTSSOP(DDV)-44
包装方式: 编带
商品毛重: 0.4955克(g)

商品参数

商品概述

TPA6304- Q1 器件是一款采用 2.1MHz PWM 开关频率的四通道模拟输入 D 类 Burr- Brown 音频放大器，可实现经成本优化的解决方案，PCB 尺寸非常小，仅为 2.7cm²，具有高阻抗单端输入，启动/停止过程中可在低至 4.5V 的电压下全面运行。TPA6304- Q1 D 类音频放大器的设计十分出色，可适用于入门级汽车音响主机，以作为系统设计的一部分提供模拟音频输入信号。与传统的线性放大器解决方案相比，D 类拓扑技术显著提高了器件效率。输出开关频率既可以设置为高于 AM 频带，以便消除 AM 频带干扰并降低输出滤波器尺寸及成本；也可以设置为低于 AM 频带，以便进一步优化效率。该器件采用带外露散热焊盘的 44 引脚 HTSSOP 封装。

商品特性

高效率 D 类 - 效率显著高于 AB 类
改善了散热解决方案，与 AB 类相比，热耗散降低 75%
启动/停止操作低至 4.5V
符合面向汽车应用的 AEC-Q100 标准：
- 温度等级 1： -40℃ 至 125℃ TA
- HBM ESD 分类等级 2
- CDM ESD 分类等级 C2B
在 4Ω 负载、14.4V 电源电压的条件下，输出功率为 27W，THD 为 10%
驱动 4Ω 和 2Ω 负载
负载诊断功能
- 开路和短路输出负载
- 输出至电池短路或接地短路
- 连接高频扬声器
采用高级栅极驱动设计以满足 CISPR25-L5 EMC 规范
D 类音频放大器，2.1MHz 开关频率，无 AM 干扰
扩频模式、相位偏移、压摆率控制
保护功能
- 40V 负载突降保护
- 输出短路保护
- 直流失调电压和过热保护
- 意外接地开路和电源开路保护
音频输入
- 四通道单端模拟输入
- 10dB、16dB、22dB 或 28dB 增益选项
支持通道并联驱动 (PBTL)
在 4Ω 负载和 14.4V、1kHz 条件下的音频性能
- THD+N ≤ 0.006%
- 42μVRMS 输出噪声
- 80dB PSRR
- 效率 > 80%
可编程削波探测
负载电流限制器
热增益和热折返
快速、自动启动诊断功能
在负载电流 ≤ 10mA 的条件下进行交流负载阻抗测量

应用领域

汽车音响主机
汽车外部放大器模块

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	四声道
	输出功率	55Wx4@4Ω
	工作电压	4.5V~18V
	总谐波失真+噪声(THD+N)	0.006%

	属性	参数值
	静态电流(Iq)	70mA
	工作温度	-40℃~+125℃
	输入类型	单端
	电源纹波抑制比(PSRR)	80dB
	效率	88%
	输入通道数	4个单端输入
