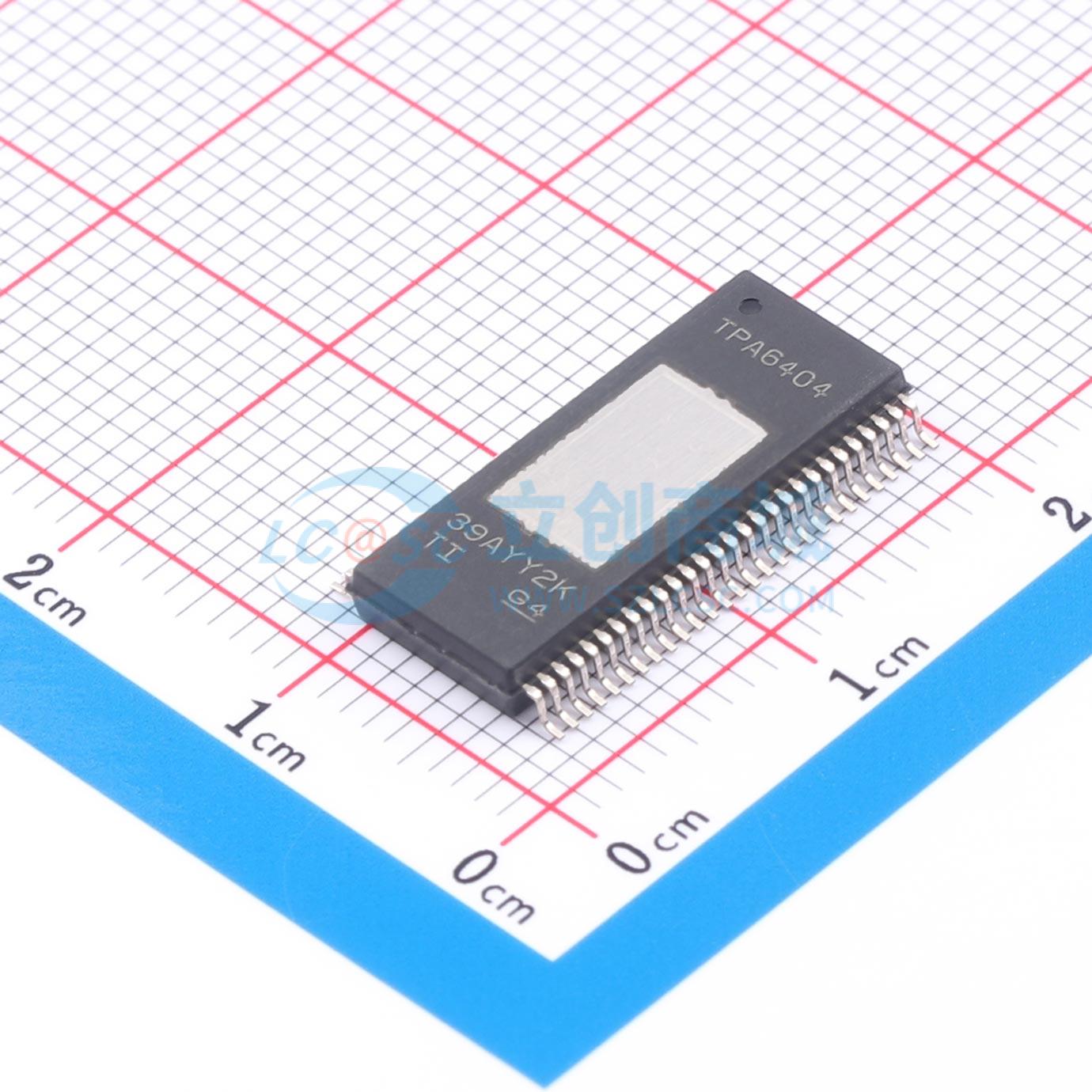

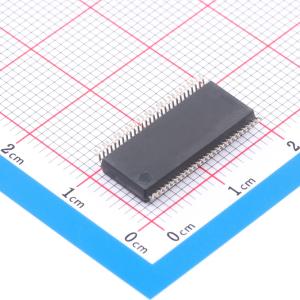

温馨提醒：图片仅供参考，商品以实物为准
TPA6404QDKQRQ1
具有负载突降保护功能的汽车类 45W、2MHz、4 通道、4.5V 至 18V 电源模拟输入 D 类音频放大器
- 描述
- TPA6404-Q1 具有负载突降保护功能的汽车类 45W、2MHz、4 通道 4.5V 至 18V 电源模拟输入 D 级音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA6404QDKQRQ1
- 商品编号
- C5214957
- 商品封装
- HSSOP-56
- 包装方式
- 编带
- 商品毛重
- 1.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 四声道 | |
| 输出功率 | 85Wx4@1Ω | |
| 工作电压 | 4.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.01% | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入类型 | 差分 | |
| 输入通道数 | 4对差分输入 |
商品概述
该TPA6404-Q1器件是一款采用2.1MHz PWM开关频率的四通道模拟输入D类音频放大器，以非常小的4.5cm² PCB尺寸实现成本优化的解决方案，可针对启停事件在低至4.5V的电压下全面运行，并可在高达100kHz的音频带宽下提供卓越的音质。 TPA6404-Q1 D类音频放大器的设计十分出色，可适用于入门级汽车音响主机，以作为系统设计的一部分提供模拟音频输入信号。 与传统的线性放大器解决方案相比，D类拓扑技术显著提高了器件效率。 输出开关频率高于AM频带，这样可以消除AM频带干扰并降低输出滤波器尺寸及成本。 该器件采用带外露散热焊盘的56引脚HSSOP封装。
商品特性
- 高级负载诊断
- 交流诊断可进行高频扬声器检测，提供阻抗和相位响应
- 集成正弦波发生器
- 轻松满足CISPR25-L5 EMC规范
- 具有适用于汽车应用且符合AEC-Q100标准的下列特性：
- 器件温度1级： -40°C至125°C的环境运行温度范围
- 器件HBM ESD分类等级：3A
- 器件CDM ESD分类等级：C4B
- 4通道差分模拟输入
- 四个I²C控制增益选项
- 可进行低值交流耦合的高输入阻抗
- 四通道桥接式负载(BTL)，具有并行BTL(PBTL)模式
- 最高可达2.1MHz的输出开关频率
- 在4Ω负载、25V电源电压的条件下输出功率为75W，THD为10%
- 在2Ω负载、14.4V电源电压的条件下，输出功率为45W，THD为10%
- 在14.4V PBTL，1Ω负载的条件下，输出功率为85W，THD为10%
- 在4Ω负载和14.4V、1kHz电源电压条件下的音频性能：THD+N < 0.01%，42μV_RMS输出噪声， -90dB串扰
- 负载诊断功能输出负载开路和短路，输出至电池短路或接地短路线路输出检测高达6kΩ
- 无输入时钟的情况下也可运行
- 输出限流
- 输出短路保护
- 40V负载突降
- 意外接地开路和电源开路
- 直流失调电压
- 过热保护
- 4.5V至18V电源电压
- I²C控制，具有4个地址选项
- 削波探测和热折返
应用领域
- 汽车音响主机
- 汽车外部放大器模块
