TAS6584QPHDRQ1

具有电流检测功能的汽车类 45V、10A 数字输入、四通道 D 类音频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TAS6584-Q1 具有电流检测功能的汽车类 45V、10A 数字输入、四通道 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS6584QPHDRQ1
商品编号: C5214952

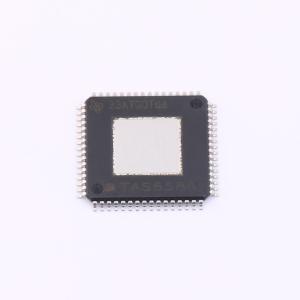

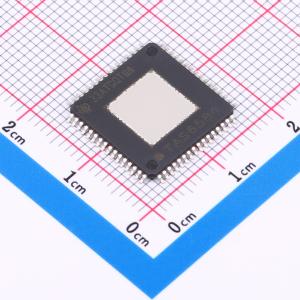

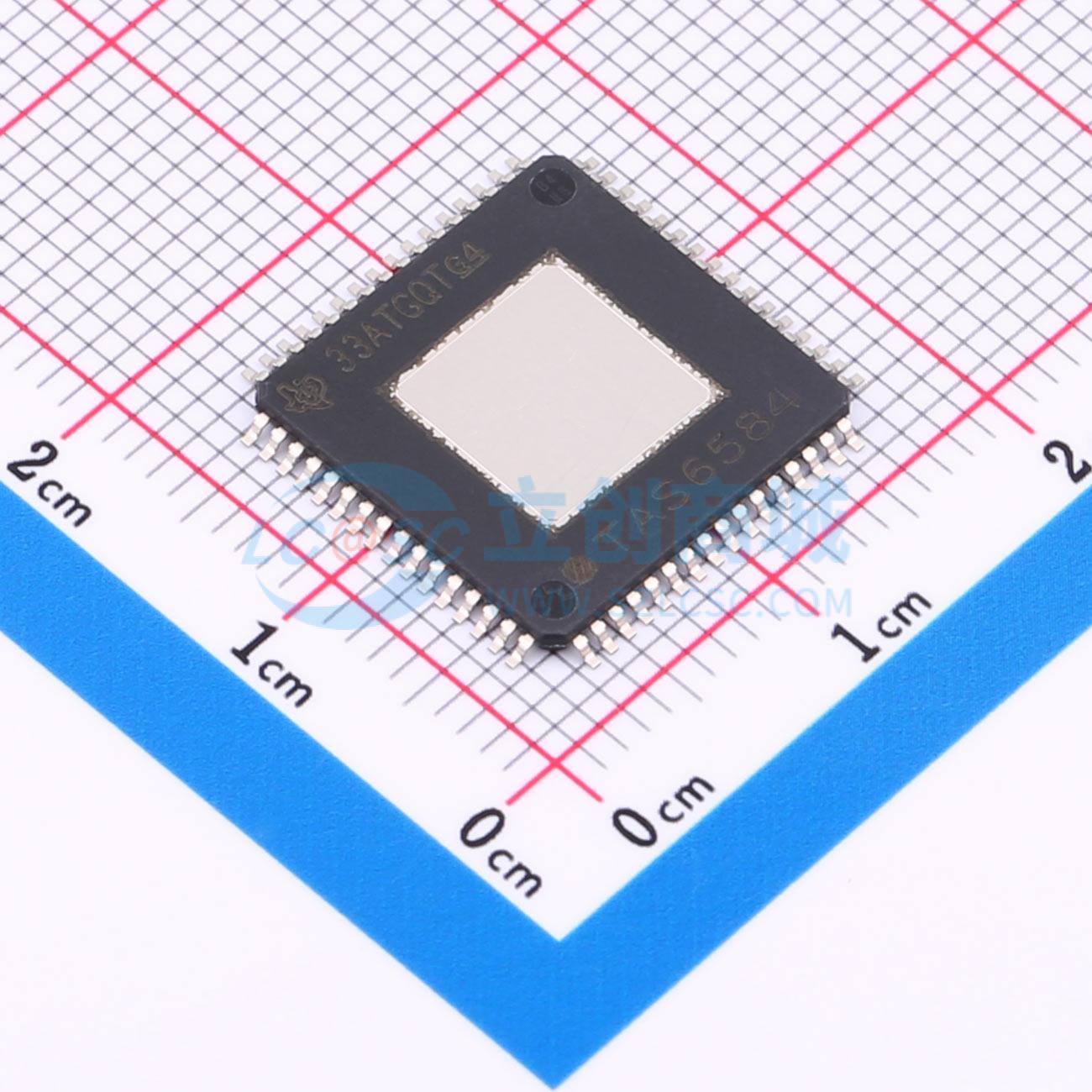

商品封装: HTQFP(PHD)-64
包装方式: 编带
商品毛重: 0.793克(g)

商品参数

商品概述

TAS6584-Q1是一款四通道、数字输入、高压、D类音频放大器，支持高达45V的电源电压。结合高达10A的输出电流，该器件可在高阻抗和低阻抗负载下提供最大输出功率和高保真音频。该器件在118W（45V、8Ω、1%THD、BTL）和215W（45V、4Ω、1%THD、BTL）下提供四个通道。 TAS6584-Q1集成了直流和交流负载诊断功能，可在启用输出级之前确定所连接负载的状态。在音频播放期间，可通过适用于每个通道的输出电流感测功能来监控状态，并通过TDM以最小的延迟将测量结果报告给主机处理器。该器件在播放音频时使用独立于主机和音频输入运行的实时负载诊断功能来监控输出负载状况。为了优化系统效率，TAS6584-Q1中集成的DSP支持H类包络跟踪控制，无需开发复杂的跟踪软件，而且无需外部微控制器即可实现本地升压控制。 TAS6584-Q1器件为每个通道提供一个额外的低延迟信号路径，在48kHz下提供最高快70%的信号处理速度，从而支持时间敏感型有源噪声消除(ANC)和道路噪声消除(RNC)应用。该器件采用带外露散热焊盘的64引脚QFP封装。

商品特性

符合面向汽车应用的AEC-Q100标准，温度等级1： -40℃至 +125℃，TA
常规运行 - 4.5V至45V电源电压，50V负载突降
支持1.8V和3.3V I/O，I2C控制，具有8个地址选项
14.4V时的空闲功率损耗低于2W，最大VBAT+PVDD关断损耗低于8uA
集成DSP处理
H类电源电压控制
热监控和折返
削波探测、PVDD监控和折返
通过I2S/TDM按通道进行输出电流感测，无需外部电路
实时负载诊断，播放音频时监控输出条件
开路负载、短路负载、电源短路、接地短路检测
直流和交流备用负载诊断
音频输入：2 - 4通道I2S或4 - 16通道TDM输入，输入采样率：44.1kHz、48kHz、96kHz、192kHz，辅助低延迟路径，在48kHz时信号延迟减少70%以上
音频输出：4通道桥接式负载(BTL)，可配置2通道并联BTL(PBTL)，384kHz至2.1MHz可配置输出开关频率，高达10A的通道输出电流，400VA峰值BTL输出功率，118W（45V、8Ω、1%THD、BTL），215W（45V、4Ω、1%THD、BTL）
音频性能：THD+N 0.03%（8Ω、1W、1kHz），111dB的信噪比(SNR)，37μV（14.4V）、80μV（45V）输出噪声
保护：输出短路保护，直流失调电压，欠压和过压，可配置过热警告和单个通道关断，I2C温度和电源电压读数
可轻松满足CISPR25-L5 EMC规范要求
高级展频

应用领域

汽车外部放大器
汽车音响主机

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	四声道
	输出功率	118Wx4@8Ω；215Wx4@4Ω

	属性	参数值
	工作电压	4.5V~45V
	总谐波失真+噪声(THD+N)	0.03%
	工作温度	-40℃~+125℃
	信噪比	111dB
