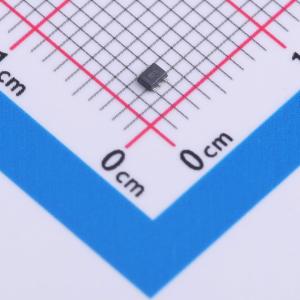

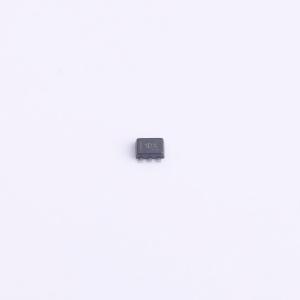

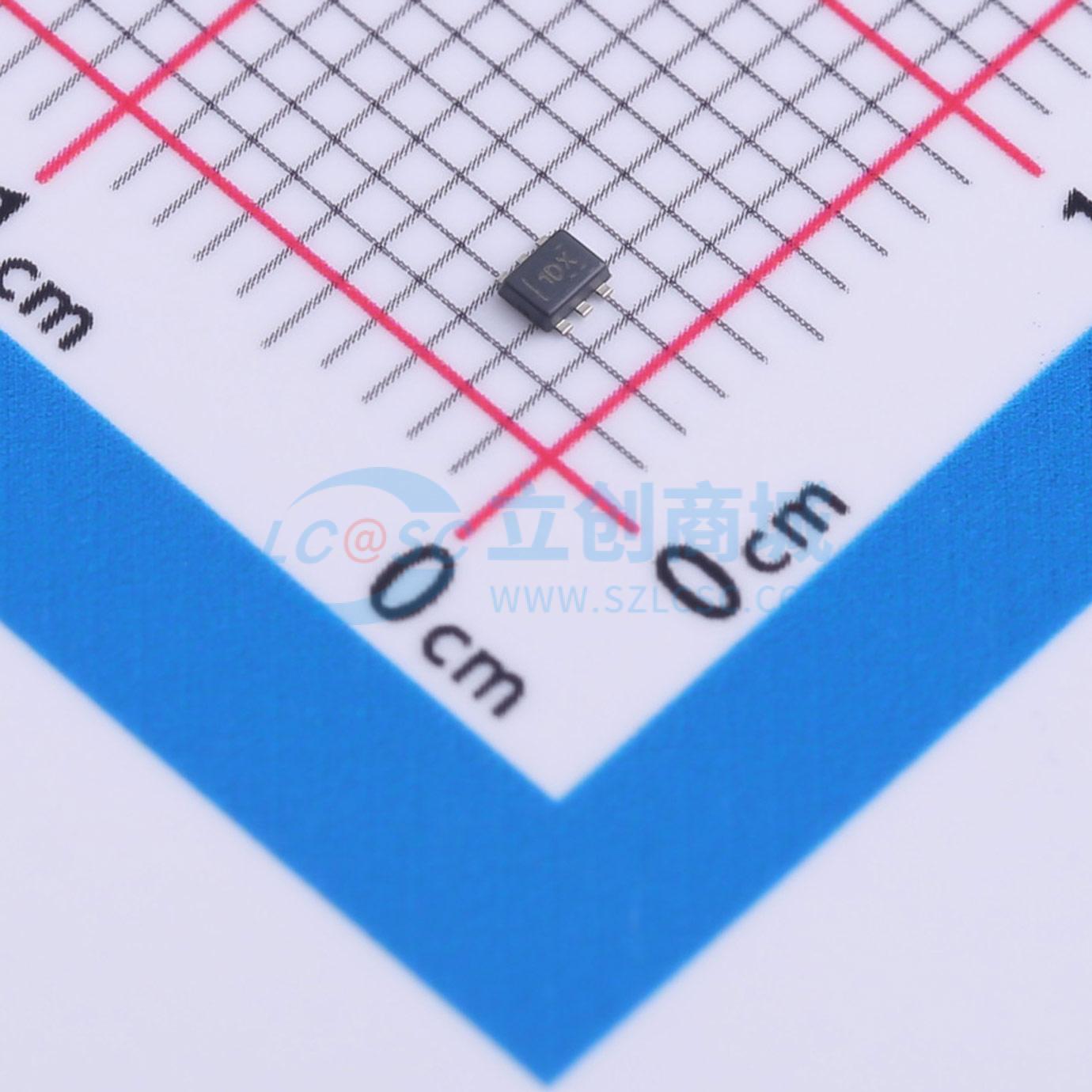

INA185A3IDRLR

INA185电流检测放大器专为成本敏感、空间受限的应用而设计。此器件是一个双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的–0.2V至+26V范围内的共模电压中感测电流检测电阻器上的压降。INA185以四个固定增益器件选项集成匹配电阻器增益网络：20V/V、50V/V、100V/V或200V/V。该匹配增益电阻器网络可最大限度地减小增益误差并降低温度漂移。 INA185由2.7V至5.5V单电源供电。它消耗的最大电源电流为260μA，拥有高压摆率和带宽，因此是许多电源和电机控制解决方案的理想选择。 INA185采用6引脚SOT - 563封装，包括器件引脚在内的外形面积仅为2.56mm²。所有器件选项都具有 - 40°C至+125°C的扩展额定工作温度范围。

• SOT - 563封装(1.6mm×1.6mm)尺寸比SC70小39%，0.55mm封装高度
• 共模范围(VCM)： - 0.2V至+26V
• 高带宽：350kHz（A1器件）
• 失调电压：±55μV（最大值），VCM = 0V；±100μV（最大值），VCM = 12V（A4器件）
• 输出压摆率：2V/μs
• 双向电流检测功能
• 精度：最大增益误差：±0.2%（A1、A2、A3）；最大温漂：0.5 - μV/°C
• 增益选项：20V/V（A1器件）、50V/V（A2器件）、100V/V（A3器件）、200V/V（A4器件）
• 瞬态电流：260μA（最大值）

• 电机控制
• 电池监控
• 电源管理
• 照明控制
• 过流检测
• 光伏逆变器
