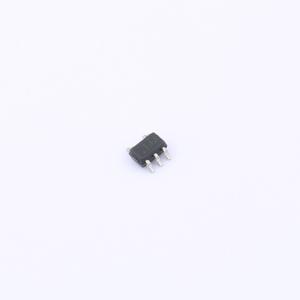

温馨提醒：图片仅供参考，商品以实物为准
OPA396DCKR
微功耗、高精度、高速度功率比、成本优化型 RRIO 单路运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA396 单路、微功耗 (24μA)、低失调电压 (100μV)、高速度功率比 RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA396DCKR
- 商品编号
- C5214804
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入偏置电流(Ib) | 0.01pA | |
| 输入失调电压(Vos) | 100uV | |
| 共模抑制比(CMRR) | 100dB | |
| 压摆率(SR) | 1V/us | |
| 输出电流 | 60mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1.2uV/℃ | |
| 静态电流(Iq) | 23.5uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.7V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.75V~-850mV；850mV~2.75V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 60nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
OPA396在高精度放大器中集高带宽（1 MHz）与极低静态电流（23.5 μA）于一身。这些特性加上轨到轨输入和输出，使该器件成为高增益、低功耗应用的绝佳选择。10 fA的超低输入偏置电流、100 μV（最大值）的失调电压以及1.2 μV/°C的温度漂移，有助于在对低功耗要求苛刻的比例式和安培式传感器前端保持高精度。 OPA396采用德州仪器专有的e-trim™运算放大器技术，无需任何输入切换或自动调零技术，即可实现超低失调和低输入失调漂移的独特组合。基于CMOS的技术平台还具有现代、稳健的输出级设计，能够耐受高输出电容，解决了典型低功耗放大器常见的稳定性问题。
商品特性
- 低静态电流（IQ）：23.5 μA
- 增益带宽积：1 MHz
- 低输入偏置电流：10 fA（典型值）
- 低失调电压：±100 μV（最大值）
- 低漂移：±1.2 μV/°C
- 低电源电压工作范围：1.7 V至5.5 V
- 输入共模范围超出轨电压±100 mV
- 快速压摆率：1 V/μs
- 高负载电容驱动能力
- 高输出电流驱动能力：60 mA
- 轨到轨输出
- 具备EMI/RFI滤波输入
- 小封装：SC70和WCSP（预览）
应用领域
- 便携式电子设备
- 流量变送器
- 血糖监测仪
- 过程分析（pH值、气体、力、湿度）
- 温度变送器
- 压力变送器
- 医疗传感器贴片
- 楼宇自动化
- 可穿戴健身和活动监测设备
- 气体探测器
- 模拟安防摄像机
