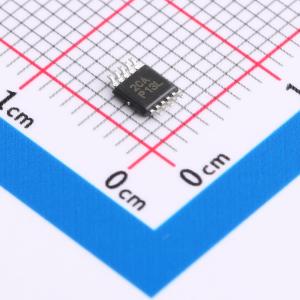

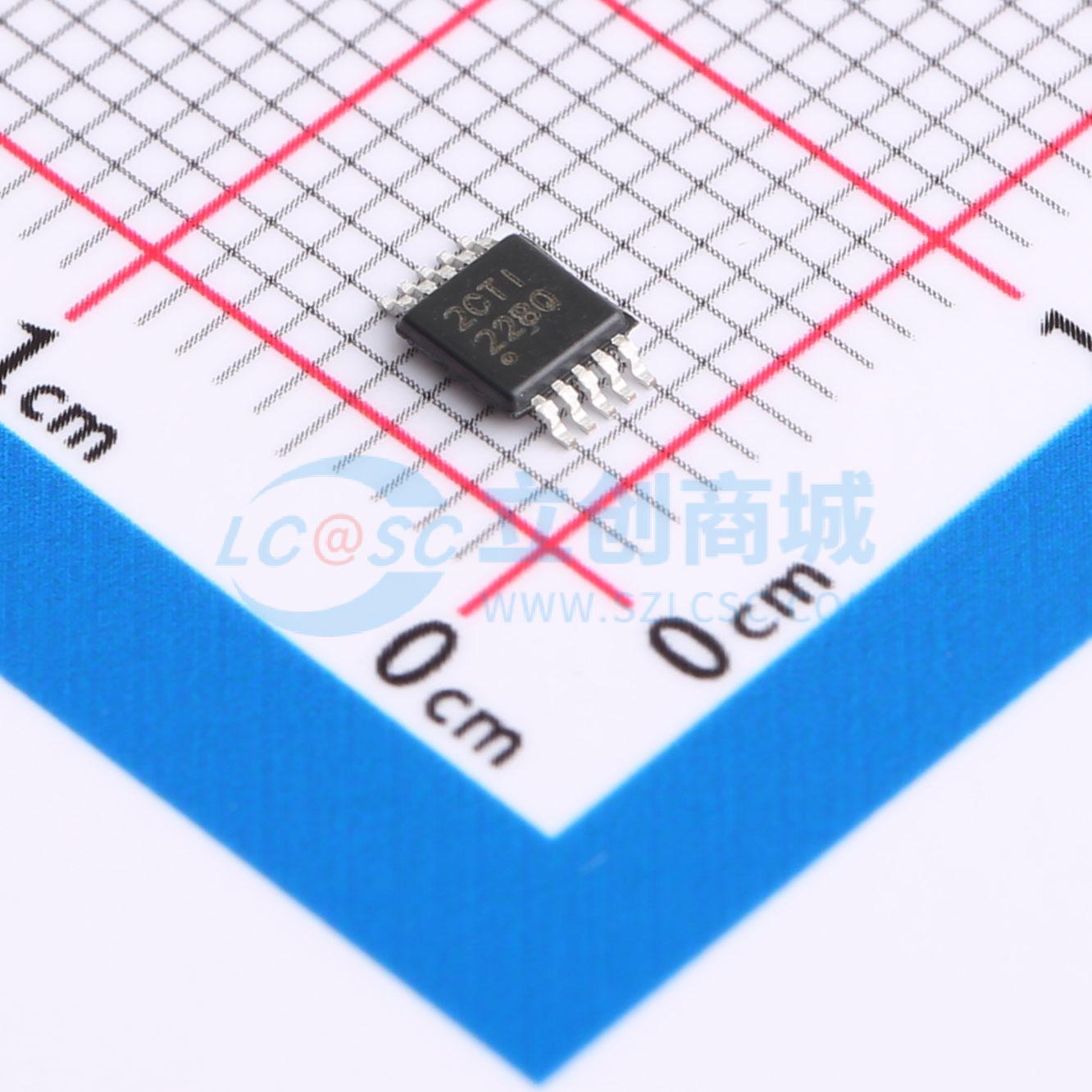

商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -300mV~85V | |
| 增益 | - | |
| 带宽(-3db) | - | |
| 输入偏置电流(Ib) | 2.5nA | |
| 输入失调电压(Vos) | 1uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±163.84mV |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 640uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.01uV/℃ | |
| 压摆率(SR) | - | |
| 共模抑制比(CMRR) | 154dB | |
| 输入电压噪声密度(eN) | - | |
| 功能特性 | 可编程阈值告警；双向检测；数字输出接口；高边检测；功率监控；低边检测；零漂移/自动稳零；集成ADC |
商品概述
INA228-Q1 是一款超精密数字功率监控器，配备专为电流检测应用而设计的 20 位 Δ-Σ ADC。该器件可跨共模电压支持范围为 -0.3V 至 +85V 的电阻式分流器感测元件测量 ±163.84mV 或 ±40.96mV 的满量程差分输入。INA228-Q1 报告电流、总线电压、温度、功率、能量和电荷累积，并采用精度为 ±0.5% 的集成振荡器，同时在后台执行所需的计算。集成的温度传感器用于裸片温度测量的精度为 ±1℃，并可用于监测系统环境温度。INA228-Q1 采用低温漂和增益漂移设计，可应用于制造过程中不进行多温度校准的精密系统。此外，极低的失调电压和噪声支持在 mA 至 kA 感测应用中使用，可在感应分流器元件上提供宽动态范围，不会产生显著的功率损耗。该器件的低输入偏置电流允许使用较大的电流检测电阻器，能够提供微安级的精确电流测量。该器件允许选择从 50µs 到 4.12ms 的 ADC 转换时间以及从 1x 到 1024x 的采样平均值，有助于进一步降低测量数据的噪声。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准，温度等级 1，工作温度范围 -40℃ 至 +125℃
- 可提供帮助功能安全系统设计的文档，支持功能安全设计
- 高分辨率、20 位 Δ-Σ ADC
- 电流监控精度指标:失调电压最大±1µV，温漂最大±0.01µV/℃，增益误差最大±0.05%，增益误差漂移最大±20ppm/℃，共模抑制最小154dB
- 电源监控精度:0.5% 满量程（-40℃ 至 +125℃ 最大值）
- 能量和充电精度:1.0% 满量程（最大值）
- 快速警报响应:75μs
- 宽共模范围:-0.3 V 至 +85 V
- 总线电压感应输入范围:0 V 至 85 V
- 分流器满量程差分范围:±163.84mV/±40.96mV
- 输入偏置电流最大 2.5nA
- 集成温度传感器精度:±1℃（25℃ 时为最大值）
- 可编程电阻器温度补偿
- 可编程转换时间和平均值计算
- 2.94MHz 高速 I2C 接口，具有 16 引脚可选地址
- 支持 2.7V 至 5.5V 电源工作
- 典型工作电流 640µA，最大关断电流 5µA
应用领域
- 汽车电池管理系统
- EV/HEV mA 至 kA 感测应用
- 直流/直流转换器和功率逆变器
- ADAS 域控制器
