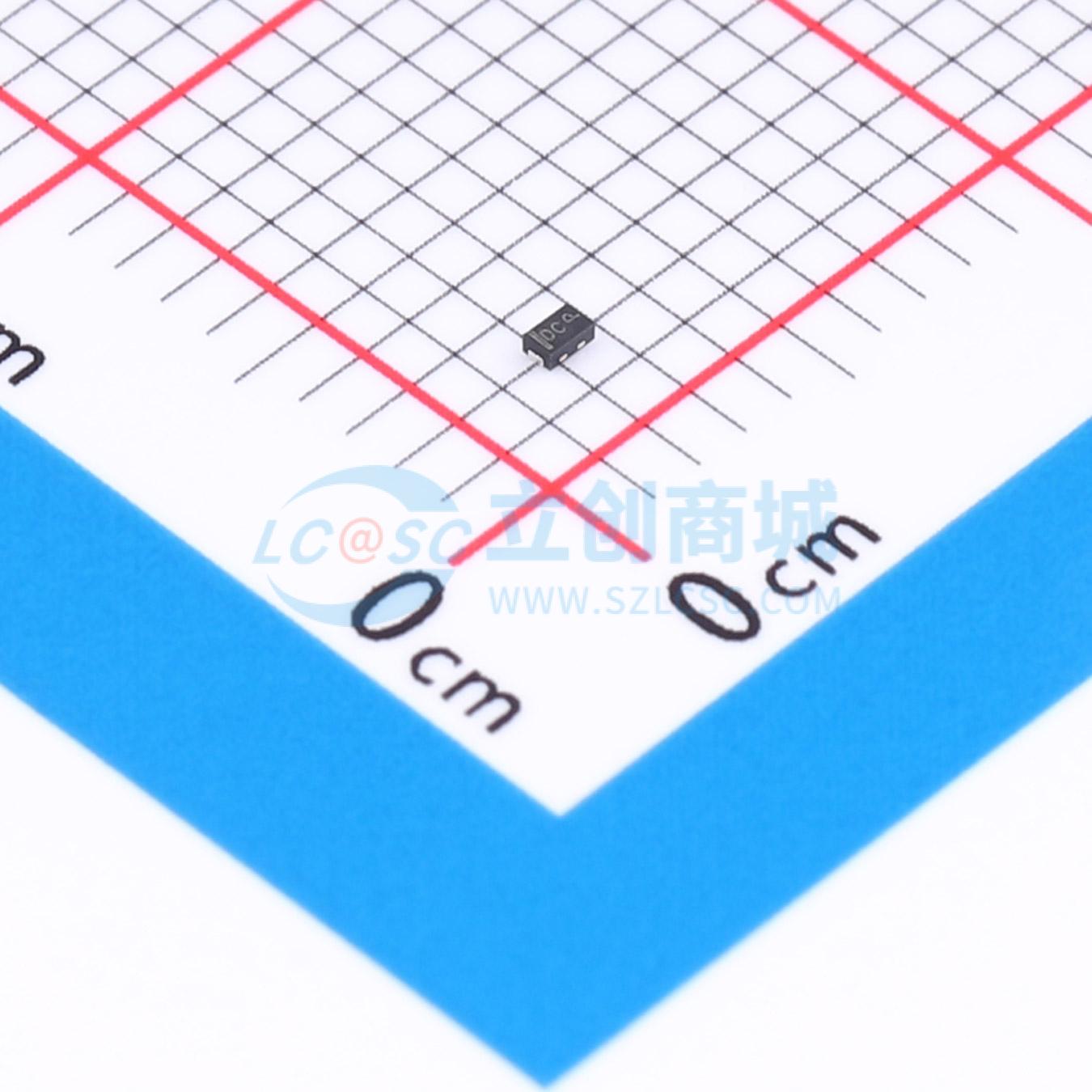

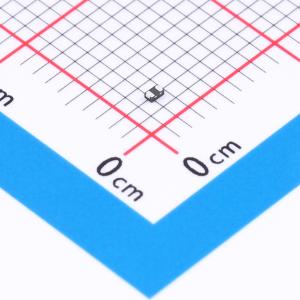

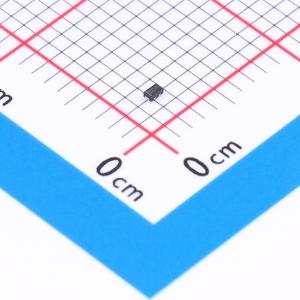

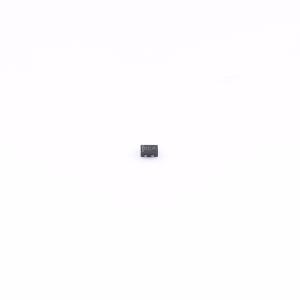

温馨提醒：图片仅供参考，商品以实物为准
SZNZ8D16V4MX2WT5G
SZNZ8D16V4MX2WT5G
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZNZ8D16V4MX2WT5G
- 商品编号
- C5206679
- 商品封装
- X2DFNW-2(0.6x1)
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 13V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 击穿电压(VBR) | 15.9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD |
商品概述
NZ8D16V4专为需要瞬态过电压和静电放电（ESD）保护的应用而设计。该器件用于保护电压敏感元件免受ESD和其他有害瞬态电压事件的影响。此器件采用超紧凑型1.0 x 0.6 mm X2DFNW2封装，提供单通道双向保护。该器件非常适合替代用作单线双向保护的SOT23或其他双二极管3引脚器件。
商品特性
- 极低泄漏电流1 nA
- 精确的钳位电压
- 高ESD额定值
- 可焊侧翼封装，便于进行自动光学检测（AOI）
- 汽车及其他需要独特产地和控制变更要求的应用采用SZ前缀；符合AEC - Q101标准且可提供生产件批准程序（PPAP）文件
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准
应用领域
- 汽车电子控制单元（ECU）
- 车内网络（IVN）电压敏感电路
