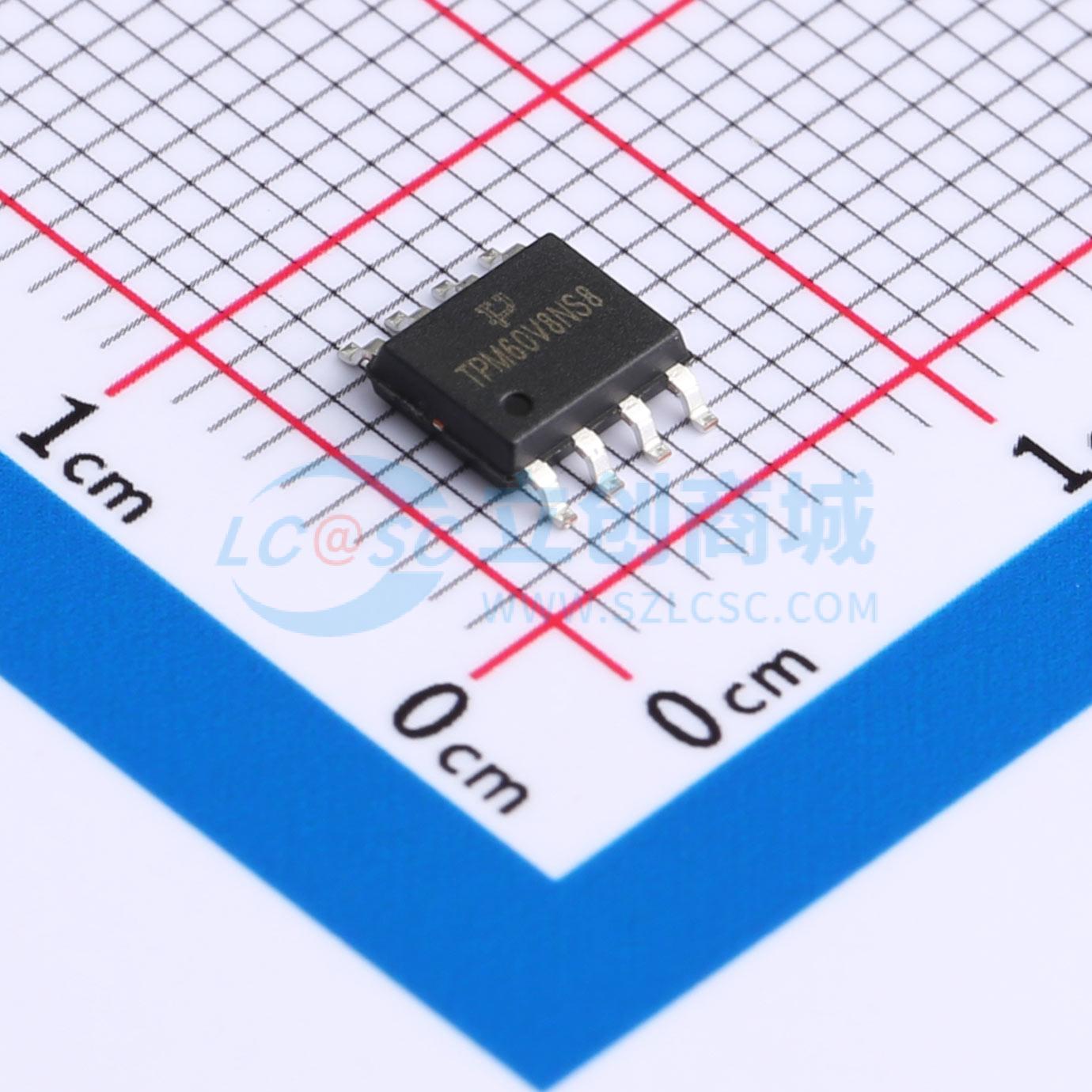

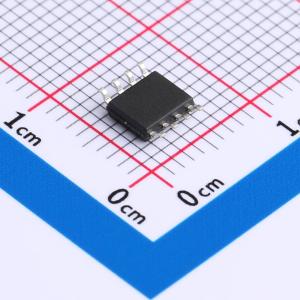

温馨提醒：图片仅供参考，商品以实物为准
TPM60V8NS8
耐压:60V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = 60V, ID = 9A。 RDS(ON) < 18mΩ @ VGS = 10V (Typ: 12mΩ)。 高功率和电流处理能力。 无铅产品。 表面贴装封装
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM60V8NS8
- 商品编号
- C5197344
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 18mΩ@10V,9A | |
| 耗散功率(Pd) | 2.6W | |
| 阈值电压(Vgs(th)) | 2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 58nC@30V | |
| 输入电容(Ciss) | 2.18nF@30V | |
| 反向传输电容(Crss) | 270pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 350pF |
商品特性
- -20V、-2.3A，在VGS = 4.5V时，RDS(ON) = 100mΩ（最大值）
- 在VGS = 2.5V时，RDS(ON) = 125mΩ（最大值）
- SOT-323封装
应用领域
- 电池保护
- 负载开关
- 电源管理
