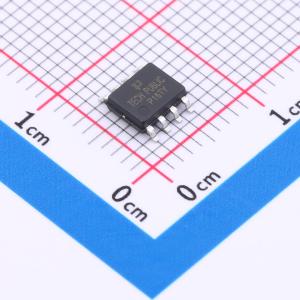

温馨提醒：图片仅供参考，商品以实物为准
SI4401BDY
耐压:40V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = -40V, ID = 12A。 RDS(ON) < 18mΩ @ VGS = 10V。 高功率和电流处理能力。 采用无铅产品。 表面贴装封装
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SI4401BDY
- 商品编号
- C5197356
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 18mΩ@10V,12A | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 40nC | |
| 输入电容(Ciss) | 2.8nF@20V | |
| 反向传输电容(Crss) | 220pF@20V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款高耐用性器件专为高电压驻波比（VSWR）的工业、医疗、广播、和移动无线电应用而设计。其无匹配输入和输出设计支持1.8至400 MHz的频率使用。
商品特性
- 无匹配输入和输出，可实现宽频率范围利用
- 器件可单端使用或采用推挽配置
- 最高可在65 VDD电压下正常工作
- 在30至65 V电压下进行特性表征，以扩展功率范围
- 高击穿电压，提高可靠性
- 通过适当偏置适用于线性应用
- 集成静电放电（ESD）保护，具有更大的负栅源电压范围，改善C类工作性能
- 塑封过模封装（MRFX1K80N）可选较低热阻版本
- 纳入恩智浦（NXP）产品长寿计划，产品推出后至少保证供应15年
应用领域
- 工业、科学、医疗（ISM）领域
- 激光产生
- 等离子体产生
- 粒子加速器
- 磁共振成像（MRI）、射频消融和皮肤治疗
- 工业加热、焊接和干燥系统
- 无线电和甚高频（VHF）电视广播
- 高频（HF）通信
- 雷达
