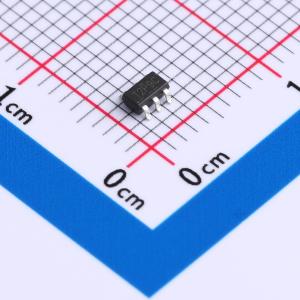

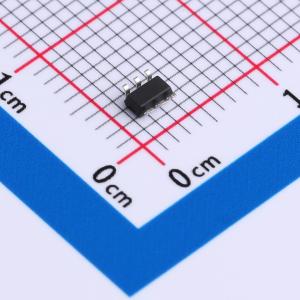

温馨提醒：图片仅供参考，商品以实物为准
TPM20V8PLS6-7
P沟道 20V 7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM20V8PLS6-7
- 商品编号
- C5197375
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 22mΩ@4.5V；26mΩ@2.5V；32mΩ@1.8V | |
| 阈值电压(Vgs(th)) | 1.1V | |
| 栅极电荷量(Qg) | 19.5nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.67nF | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 220pF |
应用领域
- 电池组-便携式设备
