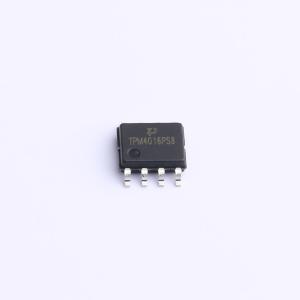

TPM4016PS8-3
耐压:40V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM4016PS8-3
- 商品编号
- C5197361
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 18mΩ@10V,12A | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 40nC | |
| 输入电容(Ciss) | 2.8nF@20V | |
| 反向传输电容(Crss) | 220pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压（VDS） = 60V，漏极电流（ID） = 9A
- 栅源电压（VGS） = 10V时，导通电阻（RDS(ON)） < 18mΩ（典型值：12mΩ）
应用领域
- 高功率和大电流处理能力
- 要求为无铅产品
- 表面贴装封装
